Аппаратура Вибробит 300, 50586-12

Назначение

Аппаратура «Вибробит 300» (далее аппаратура) предназначена для непрерывного измерения, контроля и мониторинга среднеквадратического значения (СКЗ) виброскорости опор подшипников, относительного виброперемещения валов и других узлов, относительного смещения вращающихся валов и корпусов подшипников, а также измерения числа оборотов ротора.

Описание

Принцип действия аппаратуры основан на преобразовании первичными преобразователями измеряемой величины в пропорциональный ей электрический сигнал, осуществлении приема, усиления и преобразования принятых от первичных измерительных преобразователей аналоговых сигналов и дальнейшей их обработке.

Аппаратура состоит из датчиков (первичных преобразователей) и вторичной аппаратуры: модулей контроля серии МК, блока индикации модели БИ24 и модулей питания.

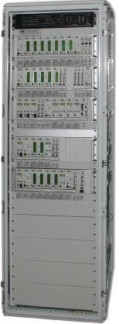

Внешний вид аппаратуры «Вибробит 300» представлен на рисунке 1, структурная схема представлена на рисунке 2.

АС 50Гц 220В Швод 1 Ввод 2

Верхний уровень

МК11 ОСР 1

К реле защиты

МК11 ОСР 2

МК11

ОСРЗ

МП24.1

+24 В

Логические 12 выходы

Унифицир. л токовые вых.

AC/DC

МК22

Мех.величины

МК22

Мех.величины

МК22

Частота

о.

о

о

5 ст 3 g га

я см га

ЛВС (Ethernet)

о

БИ24

удаленная

индикация

Технология SCADA Citect

К реле защиты

т т

го .

СО X р га _

1°

О

Верхний уровень

Сервер

Citect

Визуализация,

архивирование

параметров

вибрации

Рабочая станция (Клиент Citect)

Рабочая станция (Клиент Citect)

МК91

Тест

СО

Q. . Ю ;

МК32 Вибрация опоры 1

is

j

- го п л а

gas s ш m

L- О у

° О. о Т- >s ГО

S Л Q ^ X °

го

с

о

К реле защиты

МК32 Вибрация опоры N

ЛВС (Ethernet)

Вибрация опор р£-1ДПЭ22|-

сД-ЕпИИ-

оО-|ДПЭ22|-

оЧдпИ^

П°-|ДПЭ22|-

П°-|ДПЭ22|-

Рабочая станция (Internet Explorer)

Рабочая станция (Internet Explorer)

pg-| ИП34 ОП_| ИП34 П^-| ИП34 ГА-1 ИП34

Первичные

преобразователи

12

МК60 ОРС сервер WEB сервер

МК22

Виброперем.

ротора

Вторичные

преобразователи

АСУТП

Визуализация,

архивирование

параметров

вибрации

ЛВС АСУТП (Ethernet)

Web технология

Аппаратура имеет каналы измерения виброскорости, виброперемещения, относительного смещения и числа оборотов, работающие в зависимости от типа измерения с вихретоковыми датчиками серии ДВТ (далее ДВТ) и пьезоэлектрическими датчиками (акселерометрами) серии ДПЭ (далее ДПЭ). Аппаратура позволяет также определять технологические параметры по унифицированным сигналам постоянного тока.

Каналы измерения виброскорости работают с пьезоэлектрическими датчиками, которые являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются измеряемой характеристикой вибрации, выходом по постоянному или переменному току и диапазоном измерения.

Внешний вид пьезоэлектрических датчиков приведен на рисунке 3.

Каналы измерения виброперемещения, относительного смещения и числа оборотов работают с вихретоковыми преобразователями, состоящими из вихретокового датчика и вторичного преобразователя, в качестве которого используются измерительные преобразователи моделей ИП34 и ИП 44 или компаратор модели К22.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Внешний вид измерительных преобразователей ИП34 и ИП 44 и приведен на рисунке 5.

Используемые в аппаратуре модули контроля моделей МК11, МК22 и МК32 различаются измеряемыми характеристиками и позволяют устанавливать уставки, выдавать сигналы отключения оборудования и предупредительные сигналы.

Внешний вид измерительных модулей контроля моделей МК11, МК22 и МК32 приведен на рисунке 7.

Рисунок 7 - Измерительный модуль контроля моделей МК11, МК22 и МК32

Блоки контроля моделей ВМ22, ВМ61 и ВМ32 отличаются от модулей контроля моделей МК11, МК22 и МК32 наличием сухих контактов и собственного блока питания.

Внешний вид блоков контроля моделей ВМ22, ВМ61 и ВМ32 приведен на рисунке 8.

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой встроенное программное обеспечение, которое поставляется совместно с аппаратурой.

Защита программы от непреднамеренных воздействий обеспечивается специальными средствами защиты от преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Канал измерения виброскорости

Максимальные диапазоны измерения (в зависимости от    от 0,4 до 15

используемых преобразователей), мм/с    от 0,8 до 30

Диапазон частот, Гц    от 10 до 1000

Пределы допускаемой основной относительной

погрешности измерения на базовой частоте, %    ±3,0

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более: от 10 до 20 Гц от 20 до 500 Гц от 500 до 1000 Гц

+2,5; -20,0 ±2,5 +2,5 и -30,0

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %:

в диапазоне частот от 10 до 20 Гц    +8,0; -20,0

в диапазоне частот от 20 до 500 Гц    ±8,0

в диапазоне частот от 500 до 1000 Гц    +8,0; -30,0

Максимальные диапазоны измерения виброперемещения (в зависимости от используемых преобразователей), мкм:

Диапазон частот, Гц

от 10 до 250 от 20 до 500

от 0,05 до 500 ±5,0

±2,5 +2,5 и -10,0

±8,0 +8,0; -10,0

от 0 до 360

±2,5

±6,0

от 2 до 12000

±2,0

±1,0

от 5 до 45

480 х 132 х 280 1825 х 610 х 625 2025 хб10 х 625

от 10 до 200

Пределы допускаемой основной относительной погрешности на базовой частоте, %

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более: от 0,05 до 250 Гц от 250 до 500 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %: в диапазоне частот от 0,05 до 250 Гц в диапазоне частот от 250 до 500 Гц

Канал измерения смещения

Максимальный диапазон измерения смещений, мм

Пределы допускаемой основной приведенной погрешности измерения, %

Пределы допускаемой приведенной погрешности измерений во всем диапазоне температур, %

Канал измерения числа оборотов

Диапазон измерений числа оборотов, об/мин

Пределы допускаемой абсолютной погрешности измерения числа оборотов по цифровому индикатору, об/мин

Пределы допускаемой относительной погрешности измерения числа оборотов по унифицированному сигналу, %

Условия эксплуатации:

о/~'

диапазон температур окружающего воздуха, С

Габаритные размеры (в зависимости от типа шкафа) (высота х длина х ширина), мм, не более

Масса (в зависимости от спецификации на поставку), кг

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и формуляр или паспорт методом печати или наклейки.

Комплектность

Аппаратура «Вибробит 300»

1 шт. 1 экз. 1 экз.

Формуляр

Руководство по эксплуатации с методикой поверки

Поверка осуществляется по разделу 3.3 «Методика поверки» документа «Аппаратура «Вибробит 300». Руководство по эксплуатации» ВШПА.421412.300 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.

Основные средства поверки: эталонная вибрационная установка 2-го разряда по МИ 2070-90, вольтметр универсальный В7-78/1 (Госреестр СИ № 31773-06), мультиметр АВМ-4306 (Госреестр СИ № 27587-04), магазин сопротивления Р4831 (Госреестр СИ № 6332-77), генератор многофункциональный АНР-1003 (Госреестр СИ № 27122-04), осциллограф АСК-24020 (Госреестр СИ № 24958-03)

Сведения о методах измерений

Руководство по эксплуатации «Аппаратура «Вибробит 300» ВШПА.421412.300 РЭ, раздел 1.4.

Нормативные и технические документы, устанавливающие требования к аппаратуре «Вибробит 300»

1.    ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»

2.    ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»

3.    Технические условия 4277-003-27172678-12 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
