Дальномеры лазерные PD 5, 50587-12

Назначение

Дальномеры лазерные PD 5 (далее - дальномеры) предназначены для бесконтактного измерения расстояний.

Описание

Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приемное устройство дальномера), после его диффузного отражения от объекта измерения.

Дальномер представляет собой корпус, вмещающий оптические и электронные компоненты. В задний торец корпуса встроена откидная крышка отсека элементов электропитания. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших расстояний, для повышения светоотражательной способности, рекомендуется пользоваться специальной мишенью, входящей в комплект дальномера по заказу.

Расстояние измеряется от исходной (нулевой) точки, которая совпадает с задним торцом корпуса дальномера.

Управление дальномером осуществляется с помощью многофункциональных двух кнопок. Результат измерений отображается на ЖК-экране.

Дальномер имеет 2 режима измерений: единичное и непрерывное. Измерение сопровождается звуковым сигналом, который может отключаться.

В эксплуатации, конструкция дальномера не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается неразборным корпусом дальномера.

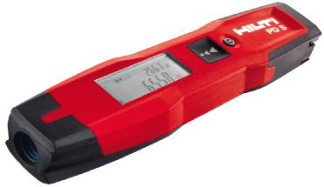

Общий вид дальномера лазерного PD 5 показан на рисунке 1.

Таблица 1

* - параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 “Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей” и относятся к лазерам 2 класса.

Знак утверждения типа

Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномера.

Комплектность

Комплектность дальномера указана в таблице 2.

* - по заказу

Поверка

осуществляется по документу МП РТ 1713-2012 «Дальномеры лазерные PD 5. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 марта 2012г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более ±0,5 мм, например: тахеометром электронным или лентой измерительной 3 разряда МИ 2060-90.

Сведения о методах измерений

Методика измерений дальномером приведена в разделе 7 «Эксплуатация» в документе «Дальномеры лазерные PD 5. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дальномерам лазерным PD 5

1.    МИ 2060-90 «Г осударственная поверочная схема для средств измерений длины в диапазоне 1*10-6.50 м и длин волн в диапазоне 0,2.50 мкм»;

2.    ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;

3.    Техническая документация фирмы «Hilti Согрогайоп» (Лихтенштейн).

Рекомендации к применению

Выполнение измерений при осуществлении геодезической и картографической деятельности.
