| Номер в госреестре | 50588-12 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | АВИКОН-14 УДС2-118 |
| Изготовитель | ОАО "Радиоавионика", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дефектоскопы ультразвуковые АВИКОН-14 УДС2-118 (далее - дефектоскопы) предназначены для измерения координат дефектов и амплитуд сигналов от них при сплошном контроле рельсов в обеих нитях железнодорожного пути по всей длине и сечению, включая сварные стыки, за исключением перьев подошвы и зон шейки под болтовыми отверстиями.
Контролю подлежат рельсы типа Р43, Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685-2000 с качеством поверхности по ГОСТ 18576-96.
Коды выявляемых дефектов по классификатору дефектов и повреждений рельсов НТД/ЦП-1-93: 20.1-2, 21.1-2, 24, 25, 26.3, 27.1-2, 30В.1-2, 30Г.1-2, 38.1, 50.1-2, 52.1-2, 53.1-2, 55, 56.3, 60.1-2, 66.3, 69, 70.1-2, 74, 79, ДО.20.2, ДО.60.2, ДУ.22.2, ДСН.20.2, ДСН.60.2, ДР.21.2, ДУН.21.2.
Дефектоскопы являются многоканальными автоматизированными системами ультразвукового контроля с использованием эхо-, эхо-зеркального и зеркально-теневого (ЗТМ) методов при контактном способе ввода ультразвуковых колебаний (УЗК).
Принцип действия дефектоскопов основан на свойстве УЗК отражаться от неоднородностей или поглощаться в контролируемом изделии. При сплошном контроле рельсов возбуждение и прием УЗК осуществляется пьезоэлектрическими резонаторами, смонтированными в блоки резонаторов или колёсные преобразователи, установленные на центрирующие механизмы дефектоскопной тележки. При ручном контроле рельсов возбуждение и прием УЗК осуществляется одним из подключенных к дефектоскопу ручным пьезоэлектрическим преобразователем (ПЭП).
В дефектоскопах применяются следующие ручные ПЭП производства ООО «Медиа Скан»: П121-2,5-45, П121-2,5-50, П121-2,5-58, П121-2,5-65, П121-2,5-70, П112-2,5-0-РС, выпускаемые по ТУ 4276-001-98608584-2007.

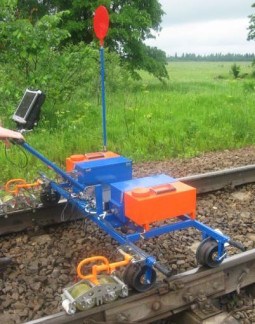

На рисунке 1 представлена фотография общего вида дефектоскопов.
В состав дефектоскопа входят следующие электронные блоки:
- блок управления и индикации (БУИ);
- блоки ультразвуковые многоканальные БУМ-1002;
- датчик пути (ДП);
- акустические блоки резонаторов (БР).
Блоки ультразвуковые многоканальные БУМ-1002 дефектоскопа обеспечивают генерацию импульсов возбуждения ультразвуковых резонаторов, усиление и предварительную обработку сигналов от резонаторов.
Блок управления и индикации осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации.
В качестве блока управления индикации используется промышленный планшетный компьютер.
Конструктивно электронные блоки размещаются на дефектоскопной тележке, предназначенной для перемещения дефектоскопа по рельсам и центровки искательных систем на рельсах в процессе работы.
В состав дефектоскопов входит программное обеспечение (ПО) - «АВИКОН-14».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» согласно МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентифика- циионное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение дефектоскопа | ПО АВ-14 | 14.1 | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
Метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование параметра | Значение параметра |
| Амплитуда (размах) зондирующих импульсов, В, не менее | 80 (130) |
| Номинальное значение частоты заполнения зондирующих импульсов и его отклонение, МГц | 2,5±0,25 |
| Длительность зондирующих импульсов, мкс, не более | 4 |
| Условная чувствительность* каналов автоматизированного контроля и ручного контроля, дБ, не менее | 24 |
| Диапазон измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | От 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | ±2 |
| Верхняя граница диапазона измерения глубины залегания дефектов, мм, не менее для каналов «0° ЗТМ 1» (СК), «0° ЗТМ 2» (СК), «42° Н» (СК), «42° О» (СК), «0° Эхо» (РК), «0° ЗТМ» (РК), «45°» (РК); | 200 |
| для каналов «58° НР» (СК), «58° НН» (СК), «58° ОР» (СК), | |
| «58° ОН» (СК), «58°» (РК); | 120 |
| для каналов «70° Н» (СК), «70° О» (СК), «70°» (РК); | 55 |
| для канала «50°» (РК); | 150 |
| для канала «65°» (РК). | 60 |
| Пределы допускаемой абсолютной погрешности измерения глубины | |
| залегания дефектов, мм: | |
| для каналов «0° ЗТМ 1» (СК**), «0° ЗТМ 2» (СК); | ±(0,5+0,03H)*** |
| для каналов «58° НР» (СК), «58° НН» (СК), «70° Н» (СК), | |
| «70° О» (СК), «58° ОР» (СК), «58° ОН» (СК), «0° Эхо» (РК), | |
| «0° ЗТМ» (РК); | ±(0,5+0,04H)*** |
| для каналов «42° Н» (СК), «42° О» (СК); | ±(0,5+0,05H)*** |
| для каналов «45°» (РК), «50°» (РК), «58°» (РК), «65°» (РК), «70°» (РК) | ±(0,5+0,06h)*** |
| Мертвая зона для ручных наклонных ПЭП, мм, не более: | |
| для каналов «65°» и «70°» | 3 |
| для каналов «45°», «50°» и «58°» | 8 |
| Угол ввода и его отклонение для резонаторов и ручных наклонных | |
| ПЭП, ...°: | |
| с углами 42° (СК), | 42 ± 2, |
| с углами 45° (РК), | 45 ± 2, |
| с углами 50° (РК), | 50 ± 2, |
| с углами 58° (РК), | 2 ± 0 5 |
| с углами 58° (СК), | 7 65+1 |
| с углами 65° (РК), | — -v +1 |
| с углами 70° (РК). | 70+3 |
| Количество каналов | |
| - для сплошного контроля | 14 |
| - для ручного контроля | 7 |
| Напряжение питания постоянным током, В | От 10 до 16 |
| Время работы дефектоскопа без подзаряда аккумуляторной | 8 |
| батареи, ч, не менее | |
| Масса дефектоскопа без запаса контактирующей жидкости, комплекта | 60 |
| запасных частей и принадлежностей, кг, не более | |
| Габаритные размеры, мм: | |
| в рабочем состоянии | 1320x1840x980 |
| в транспортном положении | 480x1840x685 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | |
| - при использовании искательных систем скольжения | От минус 40 до 50 |
| - при использовании искательных систем качания | От 0 до 50 |
| влажность воздуха, %, не более, при температуре окружающей среды | |
| 25 °С | 98 |
| Наработка на отказ не менее, ч | 3000 |
| * Значения чувствительности для каналов «0° ЗТМ 1» (СК), «0° ЗТМ 2» (СК) приводятся | |
| относительно 3-го донного сигнала от поверхности на глубине 59 мм в | контрольном образце |
| №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (далее - | |
| контрольном образце №2); для остальных каналов - относительно отверстия диаметром 6 мм | |
| на глубине 44 мм в контрольном образце №2. | |
| ** СК - сплошного контроля, РК - ручного контроля; | |
| *** Где Н - измеренное значение глубины отражателя, мм; | |
Знак утверждения типа наносится на переднюю панель электронного блока дефектоскопа краской под пленочную панель и на титульный лист «Руководства по эксплуатации» в правый верхний угол методом печати.
Таблица 3.
| Наименование и условное обозначение | Кол-во |
| Блок управления и индикации БУИ | 1 шт. |
| Блок ультразвуковой многоканальный БУМ-1002 | 2 шт. |
| Тележка дефектоскопная | 1 шт. |
| Система искательная ЖРГА.304136.010 | 1 шт. |
| Система искательная ЖРГА.304136.010-01 | 1 шт. |
| Блок резонаторов БР1 ЖРГА.433671.024 | 2 шт. |
| Блок резонаторов БР2 ЖРГА.433671.025 | 2 шт. |
| Батарея аккумуляторная | 1 шт. |
| Образец стандартный отраслевой СО-3Р ГОСТ 18576-96 | 1 шт. |
| Комплект запасных частей | 1 компл. |
| Комплект инструмента и принадлежностей | 1 компл. |
| Комплект пьезоэлектрических преобразователей (ПЭП) | 1 компл. |
| Руководство по эксплуатации (включая Приложение Б - "Методика поверки") ЖРГА.663532.012 РЭ | 1 экз. |
| Формуляр ЖРГА.663532.012 ФО | 1 экз. |
| Упаковка | 1 шт |
осуществляется в соответствии с методикой поверки, приведенной в Приложении Б, «Дефектоскоп ультразвуковой АВИКОН-14 УДС2-118. Руководство по эксплуатации. ЖРГА.663532.012 РЭ», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 г.
Основные средства поверки:
- Осциллограф Tektronix TDS 2012 B, где полоса пропускания (0 - 100) МГц, основная погрешность ±3 %;
- Генератор импульсов Tektronix AFG 3021 B, где диапазон частот: от 1 МГц до 25
МГц;
- Контрольный образец № 2 из комплекта КОУ-2, где высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
- Контрольный образец №3 из комплекта КОУ-2, где радиус цилиндрической поверхности 55 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
- Источник питания постоянного тока АКИП-Б5-71/1М, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А.
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ЖРГА.663532.012 РЭ.
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым АВИКОН-14 УДС2-118
1. ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые;
2. ЖРГА.663532.012 ТУ «Дефектоскоп ультразвуковой АВИКОН-14 УДС2-118. Технические условия».
Дефектоскопы ультразвуковые АВИКОН-14 УДС2-118 применяются вне сферы государственного регулирования обеспечения единства измерений.
