| Номер в госреестре | 50589-12 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | АВИКОН-17 УДС2-120 |
| Изготовитель | ОАО "Радиоавионика", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дефектоскопы ультразвуковые АВИКОН-17 УДС2-120 (далее - дефектоскопы) предназначены для измерения координат дефектов и амплитуд сигналов от них при выборочном ручном контроле отдельных сечений рельсов, головки рельсов ручными ультразвуковыми пьезоэлектрическими преобразователями (ПЭП).
Контролю подлежат рельсы типа Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685-2000 с качеством поверхности по ГОСТ 18576-96.
Коды выявляемых дефектов по классификатору дефектов и повреждений рельсов НТД/ЦП-1-93: 20.1-2; 21.1-2; 24; 25; 27.1-2.
Дефектоскопы являются портативными многоканальными механизированными системами ультразвукового контроля с использованием теневого метода при контактном способе ввода ультразвуковых колебаний (УЗК).
Принцип действия дефектоскопов основан на свойстве УЗК отражаться от неоднородностей или поглощаться в контролируемом изделии. При сплошном контроле рельсов возбуждение и прием УЗК осуществляется пьезоэлектрическими резонаторами, смонтированными в блоки резонаторов. При ручном контроле рельсов возбуждение и прием УЗК осуществляется одним из подключенных к дефектоскопу ручным ПЭП.
В дефектоскопах применяются следующие ручные ПЭП производства ООО «Медиа Скан»: П121-2,5-45, П121-2,5-50, П121-2,5-58, П121-2,5-65, П121-2,5-70, П112-2,5-0-РС, выпускаемые по ТУ 4276-001-98608584-2007.

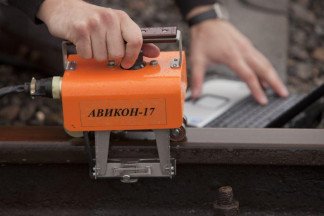

На рисунке 1 представлена фотография общего вида дефектоскопов.
Лист № 2 Всего листов 6
В состав дефектоскопа входят электронные блоки, которые конструктивно размещены
в кейсе:
- блок управления и индикации (БУИ);
- блок ультразвуковой многоканальный БУМ-8 (БУМ);
- сканирующее устройство (СУ).
Взаимодействие между этими составными частями происходит в соответствии с рисунком 2.
БУМ обеспечивает генерацию импульсов возбуждения ультразвуковых резонаторов, усиление и предварительную обработку сигналов от резонаторов.
БУИ осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации.
Измерительный механизм предназначен для размещения электронных блоков при работе дефектоскопа на линии и обеспечения центровки и перемещения искательных систем на рельсах в процессе работы.
В состав дефектоскопов входит программное обеспечение (ПО) - «АВИКОН-17», которое осуществляет следующие функции:
- прием и преобразование цифровой информации о состоянии исследуемого объекта, подготовленной БУМ;
- накопление и систематизацию данных по специальным алгоритмам;
- выдачу графической и текстовой информации в ЖКД в соответствии с режимом работы дефектоскопа;
- копирование файлов с помощью USB интерфейса;
- выдачу звуковых сигналов при обнаружении дефектов;
- изменение и запоминание параметров настройки дефектоскопа в различных режимах;
- просмотр разверток типа «А» и «В» на дисплее, вызванных из памяти БУИ;
- самоконтроль и тестовую проверку БУИ и БУМ при включении электропитания или по нажатию кнопки;
- отключение и включение БУМ.
Лист № 3 Всего листов 6
Управление режимами работы дефектоскопа производят через сенсорную панель управления БУИ.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» согласно МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение дефектоскопа | ПО АВ-17 | 17.1 | Нет доступа к исполняемому файлу* | Нет доступа к исполняемому файлу |
* Доступ к ПО имеют только сервисные инженеры фирмы-изготовителя.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование параметра | Значение параметра |
| Амплитуда зондирующих импульсов, В, не менее | 80 |
| Длительность зондирующих импульсов на уровне 0,1, мкс, не более | 4 |
| Частота следования зондирующих импульсов, Гц, не менее | 800 |
| Номинальное значение частоты заполнения зондирующих импульсов и его отклонение, МГц | 2,5±0,25 |
| Условная чувствительность* каналов, дБ, не менее | 24 |
| Диапазон измерения отношения амплитуд сигналов на входе | От 0 до 60 |
| приемного тракта дефектоскопа, дБ | |
| Пределы допускаемой абсолютной погрешности измерения | |
| отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | ±1 |
| Верхняя граница диапазона измерения глубины залегания дефектов, мм, не менее для каналов «0», «1», «2»; | 200 |
| для канала «3»; | 150 |
| для канала «4»; | 120 |
| для канала «5»; | 60 |
| для канала «6»; | 55 |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм: | |
| для каналов «0», «1»; | ±(0,5+0,03H)*** |
| для каналов «2», «3», «4», «5», «6». | ±(0,5+0,04H)*** |
| Мертвая зона для ручных наклонных ПЭП, мм, не более: | |
| для П121-2,5-70, П121-2,5-65 | 3 |
| для П121-2,5-58 | 6 |
| для П121-2,5-50, П121-2,5-45 | 8 |
| Угол ввода и его отклонение для резонаторов и ручных ПЭП, ..,°: для каналов «0» (СК**), «0» (РК**), «1» (РК); | 0±3 |
| для каналов «1» (СК), «2» (СК), «2» (РК); для канала «3» (РК); для канала «4» (РК); для канала «5» (РК); для канала «6» (РК); | 45±2 50±2 58±3 65 +3 70 -3 |
| Количество каналов: - для сплошного контроля - для ручного контроля | 6 6 |
| Напряжение питания (от аккумуляторной батареи), В | От 13,5 до 16,0 |
| Потребляемый ток (от аккумуляторной батареи) при номинальном напряжении, А, не более | 0,5 |
| Время работы дефектоскопа без подзаряда аккумуляторной батареи, ч, не менее | 8 |
| Масса дефектоскопа без запаса контактирующей жидкости, комплекта запасных частей и принадлежностей, кг, не более | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - влажность воздуха при температуре 25 °С, %, не более | От минус 20 до 50 98 |
| Габаритные размеры, длинахширинахвысота, мм, не более: в транспортном положении | 500x350x200 |
| Наработка на отказ не менее, ч | 3000 |
| * Значения чувствительности для каналов «0» - «2» сплошного контроля и «2» - «5» ручного контроля приводятся относительно отверстия диаметром 6 мм на глубине 44 мм в контрольном образце №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (далее - контрольном образце №2); ** СК - сплошного контроля, РК - ручного контроля; *** Где Н - измеренное значение глубины отражателя, мм | |
Знак утверждения типа наносится на электронный блок дефектоскопа и в правый верхний угол титульного листа руководства по эксплуатации.
Таблица 3.
| Наименование и условное обозначение | Кол-во |
| Блок управления и индикации БУИ | 1 шт. |
| Блок ультразвуковой многоканальный БУМ-8 | 1 шт. |
| Устройство сканирующее ЖРГА.305459.002 | |
| Образец стандартный отраслевой СО-3Р по ГОСТ 18576-96 | 1 шт. |
| Комплект запасных частей ЖРГА.668433.064 | 1 компл. |
| Комплект инструмента и принадлежностей ЖРГА.668434.019 | 1 компл. |
| Руководство по эксплуатации (включая Приложение Б «Методика поверки») ЖРГА.663532.014 РЭ | 1 экз. |
| Формуляр ЖРГА.663532.014 ФО | 1 экз. |
| Пьезоэлектрические преобразователи (ПЭП) | 1 компл. |
| Упаковка | 1 шт |
осуществляется в соответствии с методикой поверки, приведенной в Приложении Б, «Дефектоскоп ультразвуковой АВИКОН-17 УДС2-120. Руководство по эксплуатации. ЖРГА.663532.014 РЭ», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 г.
Основные средства поверки:
- Осциллограф С1-134, где полоса пропускания (0 - 35) МГц, основная погрешность
±4 %;
- Генератор импульсов Г5-54, где частота от 0,01 до 100 кГц, максимальная амплитуда импульса 50 В;
- Генератор высокочастотный Г4-151, где диапазон частот от 0,1 до 512 МГц, дискретность в диапазоне частот от 0,1 до 1 кГц;
- Контрольный образец № 2 из комплекта КОУ-2, где высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
- Контрольный образец №3 из комплекта КОУ-2, где радиус цилиндрической поверхности 55 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
- Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А.
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ЖРГА.663532.014 РЭ.
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым АВИКОН-17 УДС2-120
1. ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые;
2. ЖРГА.663532.014 ТУ «Дефектоскоп ультразвуковой АВИКОН-17 УДС2-120. Технические условия».
Дефектоскопы ультразвуковые АВИКОН-17 УДС2-120 применяются вне сферы государственного регулирования обеспечения единства измерений.
