Номер в госреестре | 50591-12 |
Наименование СИ | Комплексы измерительно-управляющие |
Обозначение типа СИ | САУ ТП "СКАТ" |
Изготовитель | ЗАО "Промэнергомаш", г.С.-Петербург |
Год регистрации | 2012 |
Срок свидетельства | 20.07.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Комплексы измерительно- управляющие «САУ ТП «СКАТ» (далее - комплексы) предназначены для измерений параметров технологических процессов, представленных сигналами от первичных измерительных преобразователей в виде силы постоянного тока, сигналами от термопреобразователей температуры и термопар, а также формирования аналоговых сигналов управления и регулирования в виде силы постоянного тока стандартных диапазонов.
Принцип действия каналов измерения сигналов от первичных измерительных преобразователей с выходными сигналами в виде силы постоянного тока заключается в аналого-цифровом преобразовании входных сигналов модулями ввода WAGO 750-453, 750-455 в цифровые коды. Цифровые коды через интерфейс К-BUS поступают на программируемый логический контроллер (ПЛК), и измеренные значения сигналов индицируются на жидкокристаллическом дисплее в единицах технологического параметра.
Каналы измерения температуры предназначены для ввода сигналов от первичных измерительных преобразователей с платиновыми (ТСП) и медными (ТСМ) чувствительными элементами с НСХ по ГОСТ 6651-2009, а также от термопар типа «К» с НСХ по
ГОСТ Р8.585-2001. Для преобразования сигналов от термопреобразователей сопротивления и термопар в унифицированные сигналы силы постоянного тока в каналах используются преобразователи аналоговых сигналов измерительные НПТ; выходные сигналы НПТ поступают на модули ввода WAGO 750-455. Часть каналов измерения температуры снабжена барьерами искрозащиты «ИСКРА-ТС.01».
Каналы формирования (вывода) аналоговых сигналов силы постоянного тока построены на модулях вывода WAGO 750-554.
Количество измерительных каналов комплекса: каналов ввода - до 1024; каналов вывода (формирования) - до 64 (в зависимости от заказа).
Конструктивно все измерительные каналы комплекса размещены в металлическом шкафу с передней дверцей (вариант с односторонним обслуживанием) и с передней и задней дверцами (вариант с двухсторонним обслуживанием). Для изготовления шкафа допускается также использование ударопрочного полимерного материала. Входные и выходные сигналы с поступают по кабелям, подсоединяемые к правой стенке шкафа (вариант с односторонним обслуживанием) или сзади шкафа (вариант с двухсторонним обслуживанием). На передней дверце шкафа размещены пульт оператора с мнемосхемой и сенсорным ЖК- монитором. Комплекс по заказу может быть снабжен автоматизированным рабочим местом оператора.
Защита от несанкционированного доступа к измерительным каналам выполняется с помощью механических замков на дверцах шкафа, а также установкой разрушаемых шильд-наклеек между корпусом шкафа и дверцами.
Внешний вид шкафа комплекса показан на рисунке 1.

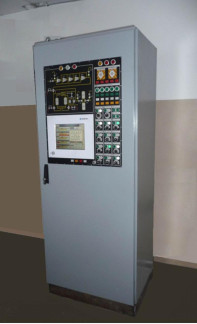

1 - ручка шкафа с механическим замком; 2 - разрушаемая шильд-наклейка. Рисунок 1. Шкаф комплекса измерительно-управляющего «САУ ТП «СКАТ»
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм иденти фикации |
Программное обеспечение управления и визуализации результатов измерений | PEM | 2.3 | b3856cc4a2d6d76bd 01a9f803de28f53 | MD5 |
Программное обеспечение PEM, предназначенное для управления и визуализации результатов измерений, не влияет на метрологические характеристики средства измерений (метрологические характеристики нормированы с учетом ПО).
Программная защиты ПО и результатов измерений PEM реализована на основе системы паролей и разграничения прав доступа. Для сохранения измеренных данных при отключении сети предусмотрен источник бесперебойного питания. Механическая защита от несанкционированного доступа выполняется с помощью замков на дверцах шкафа и установкой разрушаемых шильд-наклеек между корпусом шкафа и его дверцами.
Уровень защиты - «С» по МИ 3286-2010
Диапазоны силы входного постоянного тока, мА...........................от 0/4 до 20
Пределы допускаемой основной приведенной погрешности каналов
с входными сигналами силы постоянного тока, %..............................± 0,20
Диапазоны измерений температуры
сигналы от ТСП-100П (а = 0,00391 0С-1), 0С....................от минус 195 до 845
сигналы от ТСМ-50М (а = 0,00428 0С-1), 0С....................от минус 184 до 200
сигналы от ТСП-Р1;100 (а = 0,00395 0С-1), 0С...................от минус 195 до 845
сигналы от термопар типа «К».....................................от минус 50 до 1000
Пределы допускаемой основной приведенной погрешности измерений температуры (каналы без барьера искрозащиты), %
сигналы от ТСП-100П (а = 0,00391 0С-1).....................................± 0,35
сигналы от ТСМ-50М (а = 0,00428 0С-1).....................................± 0,45
сигналы от ТСП-РШ0 (а = 0,00395 0С-1)..................................± 0,35
сигналы от термопар типа «К»................................................± 0,60
Пределы допускаемой основной приведенной погрешности измерений температуры (каналы с барьером искрозащиты «ИСКРА-ТС.01»), %
сигналы от ТСП-100П (а = 0,00391 0С-1).....................................± 0,60
сигналы от ТСМ-50М (а = 0,00428 0С-1).....................................± 0,70
сигналы от ТСП-РШ0 (а = 0,00395 0С-1).....................................± 0,60
сигналы от термопар типа «К».................................................± 0,85
Диапазон формирования выходных сигналов силы постоянного
тока, мА..................................................................................от 4 до 20
Пределы допускаемой основной приведенной погрешности
формирования силы выходного постоянного тока, %.................................± 0,10
Температурный коэффициент измерительных каналов, %/1 0С.....................± 0,015
Габаритные размеры шкафа (высота х ширина х глубина),мм................2000 х 800 х 600
Масса шкафа, кг, не более......................................................................200
Электропитание: напряжение переменного тока (220 ± 22) В, 50 Гц
Потребляемая мощность, В А, не более......................................................600
Рабочие условия эксплуатации
- диапазон температуры окружающей среды, 0С...........................от 0 до 45
- относительная влажность, %, не более............................................80
- диапазон атмосферного давления, кПа.................................от 84 до 106,7
Средний срок службы, лет......................................................................12
Средняя наработка на отказ, ч............................................................... 10000
наносится на титульный лист руководства по эксплуатации и на переднюю дверцу шкафа в виде наклейки.
В комплект поставки входит:
- комплекс «САУ ТП «СКАТ» (комплектация определяется заказом);
- Руководство по эксплуатации;
- Руководство пользователя - инструкция оператору;
- Руководство пользователя. Руководство системного программиста;
- Методика поверки МП2065-0065-2012.
осуществляется по документу «Комплексы измерительно-управляющие «САУ ТП «СКАТ». Методика поверки «МП2064-0065-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2012 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7,
воспроизведение силы постоянного тока, предел 20 мА, ± 0,004 %; воспроизведение сопротивления, предел 1 кОм, ± 0,004 %
- магазин сопротивления Р4831, от 10-2 до 106 Ом, кл.0,02;
- мультиметр В7-64/1, измерение напряжения постоянного тока, предел 2 В, ± 0,004 %
приведены в документе «Комплексы измерительно-управляющие «САУ ТП «СКАТ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-управляющим «САУ ТП «СКАТ»
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110"
16... 30 А.
2. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
4. Технические условия ТУ 4250-001-56147815-2008.
осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем).
