Микротвердомеры KBW, 50594-12

Назначение

Микротвердомеры KBW (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по методу Виккерса при величине испытательной нагрузки до 9,807 Н.

Описание

Микротвердомер представляет собой стационарное средство измерений статического действия. Он состоит из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.

Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.

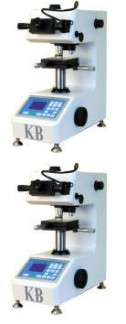

Микротвердомер поставляется с автоматической револьверной головкой, на которую могут быть установлены наконечник и 3 объектива. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и двумя объективами, обеспечивающими общее увеличение 100 и 400. Подсветка осуществляется галогеновой лампой. Внешний вид микротвердомеров приведён на рисунке 1.

Программное обеспечение

Микротвердомер имеет два исполнения: с встроенным микропроцессором и вынесенным персональным компьютером.

Микропроцессор микротвердомера позволяет задавать параметры измерительного цикла и автоматически вычисляет числа твёрдости на основе среднего измерений длины диагоналей отпечатка. Сенсорный экран предназначен для ввода информации, управления револьверной головкой и отображения результатов измерений. В этом случае функционирование микротвердомера поддерживается встроенным программным обеспечением (ПО). Прямого доступа к ПО нет.

В исполнении микротвердомера, с вынесенным персональным компьютером, управление работой, отображение и архивирование результатов измерений осуществляется специальным программным обеспечением (ПО).

Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Шкала HV0,01, диапазон измерений твердости, HV....................................................от 50 до 150.

Шкала HV0,025, диапазон измерений твердости, HV ................................................от 50 до 450.

Шкалы HV0,05; HV0,1, диапазон измерений твердости, HV......................................от 50 до 950.

Шкалы HV0,2; HV0,3; HV 0,5;

HV1; HV2, диапазон измерений твердости, HV.............................................от 50 до 1250.

Пределы допускаемой относительной погрешности нагрузок:

при испытательной нагрузке меньше или равно 1,961 Н, %..........................................±1,5;

при испытательной нагрузке больше 1,961 Н, %............................................................±1,0.

Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице 2.

Таблица 2

Рабочие условия эксплуатации:

температура воздуха ,оС.........................................................................................от 12 до 28;

относительная влажность воздуха, %...................................................................от 35 до 65.

Увеличение интегрального микроскопа: ...................................................................от 100 до 400.

Питание:    напряжение, В...................................................................................230±10;

частота, Гц................................................................................................120.

Рабочее пространство: по горизонтали, мм....................................................................................90;

по вертикали, мм.....................................................................................110.

Габаритные размеры:

(длинахширинахвысота), мм, не более: ...........................................................430х190х520.

Масса, кг, не более............................................................................................................................42.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса микротвердомеров KBW в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации KBW - 01РЭ типографским или иным способом.

Комплектность

Микротвердомер KBW..................................................................................................-1 шт.

Наконечник с алмазной пирамидой Виккерса.............................................................-1 шт.

Плоский рабочий столик 080мм...................................................................................-1 шт.

ПК с ПО Hardwin XL.........................................................-1 шт. (в зависимости от заказа)

Руководство по эксплуатации KBW - 01РЭ...............................................................-1 экз.

Поверка

осуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.

Сведения о методах измерений

Микротвердомер KBW. Руководство по эксплуатации. Разделы 6,7.

Нормативные документы, устанавливающие требования к микротвердомерам KBW

1    ГОСТ 8.063-2007 ГСИ.Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

2    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
