Нагрузки электронные программируемые серии АТН с функциями стабилизации и измерения силы и напряжения постоянного тока, стабилизации постоянного электрического сопротивления, стабилизации и измерения мощности постоянного тока предназначены для проверки источников питания, усилителей и других радиотехнических устройств.
| Номер в госреестре | 50595-12 |
| Наименование СИ | Нагрузки электронные программируемые |
| Обозначение типа СИ | ATH |
| Изготовитель | "Maynuo Electronic Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 15.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные программируемые серии АТН с функциями стабилизации и измерения силы и напряжения постоянного тока, стабилизации постоянного электрического сопротивления, стабилизации и измерения мощности постоянного тока предназначены для проверки источников питания, усилителей и других радиотехнических устройств.
Принцип действия нагрузок электронных программируемых серии АТН (далее-нагрузки) основан на формировании сопротивления нагрузки по программе или вручную путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Нагрузки выпускаются в следующих модификациях: АТН-8030, АТН-8036, АТН-8060, АТН-8065, АТН-8120, АТН-8125, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, различающихся значениями пределов измеряемых величин, конструктивным исполнением.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW).
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока;
- мощности постоянного тока.
В нагрузках дополнительно предусмотрены: комбинированные и динамические режимы, плавный запуск, отложенный запуск, режим короткого замыкания и тест батарей.

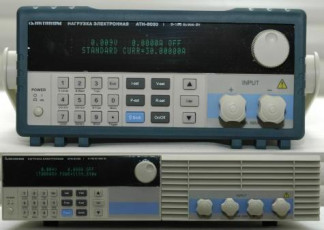

Нагрузка выполнена в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены кнопки управления и задания параметров и режимов работы, цифровая клавиатура, дисплей, ручка регулировки, кнопка включения, входные гнезда (кроме АТН-8360, АТН-8365, АТН-8366). На задней панели расположены разъем RS232, разъем для подключения сетевого шнура, переключатель величины напряжения питания, входные клеммы, шестиконтактный разъем для подключения источника сигнала синхронизации и внешнего вольтметра, аналоговые выходы BNC1-out и BNC2-out (кроме АТН-8030).
Программное обеспечение (ПО)
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО управляет настройками интерфейса и предназначено исключительно для удобства работы с нагрузками.
|
Модифика ция |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
АТН-8030 АТН-8036 |
ATH-8xxx Electronic Load |
ATH-8xxx Electronic Load |
V3.1 |
CA1B21D4A3EE2D14 62C52EB13AAD3CB2 |
MD5 |
|
АТН-8060 АТН-8065 АТН-8120 АТН-8125 АТН-8180 АТН-8185 АТН-8240 АТН-8245 АТН-8360 АТН-8365 АТН-8366 |
V2.4 |
D2D43E662528507BB 35E666BA16CCADD |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Программное обеспечение может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1. Основные метрологические характеристики нагрузок при работе в режиме стабилизации силы постоянного тока (СС)_
|
Модифика ция |
Диапазон установки силы постоянного тока, А |
Дискретность установки силы постоянного тока, мА |
Параметры установки силы постоянного тока, мА |
|
АТН-8030 |
0 m 0 |
0,01; 0,1 |
±(0,0003 х1уст + 15 мА) |
|
АТН-8036 |
0.15 |
±(0,0003 х1уст + 7,5 мА) |
|
|
АТН-8060 |
0.120 |
0,1; 1 |
±(0,001 х1уст + 60 мА) |
|
АТН-8065 |
0 m 0 |
0,01; 0,1 |
±(0,0003 х1уст + 15 мА) |
|
АТН-8120 |
0.240 |
0,1; 1 |
±(0,001 х1уст + 120 мА) |
|
АТН-8125 |
0.60 |
0,01; 0,1 |
±(0,0003 х1уст + 30 мА) |
|
АТН-8180 |
0.240 |
0,1; 1 |
±(0,001 х1уст + 120 мА) |
|
АТН-8185 |
0.120 |
±(0,001 х1уст + 60 мА) |
|
|
АТН-8240 |
0.240 |
±(0,001 х1уст + 120 мА) |
|
|
АТН-8245 |
0.120 |
±(0,001 х1уст + 60 мА) |
|
|
АТН-8360 |
0.240 |
±(0,001 х1уст + 120 мА) |
|
|
АТН-8365 |
0.120 |
±(0,001 х1уст + 60 мА) |
|
|
АТН-8366 |
0.480 |
±(0,0015 хТуст + 480 мА) |
Примечание: 1уст - значение силы постоянного тока, установленное на нагрузке.
Таблица 2. Основные метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока (CV)_
|
Модифика ция |
Диапазон установки напряжения постоянного тока, В |
Дискретность установки напряжения постоянного тока, мВ |
Параметры установки напряжения постоянного тока, мВ |
|
АТН-8030 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8036 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8060 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8065 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8120 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8125 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8180 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8185 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8240 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8245 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8360 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
|
АТН-8365 |
0,1.500 |
1; 10 |
±(0,0003 хиуст + 250 мВ) |
|
АТН-8366 |
0,1.150 |
0,1; 1 |
±(0,0003 хиуст + 30 мВ) |
Примечание: иуст - значение напряжения постоянного тока, установленное на нагрузке.
Таблица 3. Основные метрологические характеристики нагрузок при работе в режиме стабилизации электрического сопротивления (CR)_
|
Диапазон установки сопротивления, Ом |
Дискретность установки сопротивления, Ом |
Параметры установки сопротивления, Ом |
|
0,03.9,99999 |
10 мкОм |
Для всех модификаций |
|
10,0000.99,9999 |
100 мкОм |
(кроме АТН-8366): |
|
100,000.999,999 |
1 мОм |
±(0,001 хЯизм + 10 Ом) |
|
1000,00.9999,99 |
10 мОм |
Для АТН-8366: ±(0,002 хЯ^ + 15 Ом) |
Примечание: RycT - значение электрического сопротивления, установленное на нагрузке.
Таблица 4. Основные метрологические характеристики нагрузок при работе в режиме стабилизации мощности постоянного тока (CW)_
|
Модифика ция |
Диапазон установки мощности постоянного тока, Вт |
Дискретность установки мощности постоянного тока, мВт |
Параметры установки мощности постоянного тока, мВт |
|
АТН-8030 |
0...300 |
0,1; 1; 10 |
±(0,001 хРуст + 300 мВт) |
|
АТН-8036 |
|||
|
АТН-8060 |
0...600 |
±(0,001 хРуст + 600 мВт) |
|
|
АТН-8065 |
|||
|
АТН-8120 |
0.1200 |
±(0,001 xPyCT + 1200 мВт) |
|
|
АТН-8125 |
|||
|
АТН-8180 |
0.1800 |
±(0,001^^1- + 1800 мВт) |
|
|
АТН-8185 |
|||
|
АТН-8240 |
0.2400 |
±(0,001 xP^i- + 2400 мВт) |
|
|
АТН-8245 |
|||
|
АТН-8360 |
0.3600 |
±(0,001 xP^i- + 3600 мВт) |
|
|
АТН-8365 |
|||
|
АТН-8366 |
±(0,002xPyст + 5400 мВт) |
Примечание: Руст - значение мощности постоянного тока, установленное на нагрузке.
Таблица 5. Основные метрологические характеристики нагрузок при измерении силы постоянного тока
|
Модифика ция |
Диапазон измерения силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
|
АТН-8030 |
0 m 0 |
0,01; 0,1 |
±(0,0003 х1изм + 24 мА) |
|
АТН-8036 |
0.15 |
±(0,0003 х1изм + 12 мА) |
|
|
АТН-8060 |
0.120 |
0,1; 1 |
±(0,001 х1изм + 96 мА) |
|
АТН-8065 |
0 m 0 |
0,01; 0,1 |
±(0,0003 х1изм + 24 мА) |
|
АТН-8120 |
0.240 |
0,1; 1 |
±(0,001 х1изм + 240 мА) |
|
АТН-8125 |
0.60 |
0,01; 0,1 |
±(0,0003 х1изм + 48 мА) |
|
АТН-8180 |
0.240 |
0,1; 1 |
±(0,001 х1изм + 120 мА) |
|
АТН-8185 |
0.120 |
±(0,001 х1изм + 60 мА) |
|
|
АТН-8240 |
0.240 |
±(0,001 х1изм + 120 мА) |
|
|
АТН-8245 |
0.120 |
±(0,001 х1изм + 60 мА) |
|
|
АТН-8360 |
0.240 |
±(0,001 х1изм + 192 мА) |
|
|
АТН-8365 |
0.120 |
±(0,001 х1изм + 96 мА) |
|
|
АТН-8366 |
0.480 |
±(0,0015 х1изм + 960 мА) |
Примечание: 1изм - измеренное значение силы постоянного тока.
Таблица 6. Основные метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
Модифика ция |
Диапазон измерения напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ |
|
АТН-8030 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8036 |
0,1.500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8060 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8065 |
0,1.500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8120 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8125 |
0,1.500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8180 |
0,1...150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8185 |
0,1...500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8240 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8245 |
0,1.500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8360 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
|
АТН-8365 |
0,1.500 |
1; 10 |
±(0,00015 хИизм + 250 мВ) |
|
АТН-8366 |
0,1.150 |
0,1; 1 |
±(0,00015 хИизм + 45 мВ) |
Примечание: иизм - измеренное значение напряжения постоянного тока.
Таблица 7. Основные метрологические характеристики нагрузок при измерении мощности постоянного тока
|
Модифика ция |
Диапазон измерения мощности постоянного тока, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности измерения мощности постоянного тока, мВт |
|
АТН-8030 |
0.300 |
0,1; 1; 10 |
±(0,001 хризм + 300 мВт) |
|
АТН-8036 |
|||
|
АТН-8060 |
0.600 |
±(0,001 хризм + 600 мВт) |
|
|
АТН-8065 |
|||
|
АТН-8120 |
0.1200 |
±(0,001 хризм + 1200 мВт) |
|
|
АТН-8125 |
|||
|
АТН-8180 |
0.1800 |
±(0,001 хризм + 1800 мВт) |
|
|
АТН-8185 |
|||
|
АТН-8240 |
0.2400 |
±(0,001 хризм + 2400 мВт) |
|
|
АТН-8245 |
|||
|
АТН-8360 |
0.3600 |
±(0,001 хруст + 3600 мВт) |
|
|
АТН-8365 |
|||
|
АТН-8366 |
±(0,002 хруст + 5400 мВ) |
Примечание: Ризм - измеренное значение мощности постоянного тока.
Таблица 8. Технические характеристики
|
Характеристика |
Значение |
|
Индикатор |
вакуумно-люминесцентный дисплей, 3,5” |
|
Интерфейс |
RS-232 |
|
Питание |
от сети переменного тока частотой 50 Гц, напряжением (198-242) В |
|
Потребляемая мощность, ВА, не более |
300 ВА |
|
Рабочие условия эксплуатации: - температура, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до 40 до 90 при 25 °С 84-106,7 |
Г абаритные размеры для модификаций, мм (длина, ширина, высота):
- АТН-8030, АТН-8036;
365 х214х108
453,5 х428х103,5
453,5 х428х207 575 х465х355
- АТН-8060, АТН-8065,
АТН-8120, АТН-8125;
- АТН-8180, АТН-8185,
АТН-8240, АТН-8245;
- АТН-8360, АТН-8365, АТН-8366 Масса для модификаций, кг:
- АТН-8030, АТН-8036;
3,5
17.6
31.6 70
- АТН-8060, АТН-8065,
АТН-8120, АТН-8125;
- АТН-8180, АТН-8185,
АТН-8240, АТН-8245;
- АТН-8360, АТН-8365, АТН-8366
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации и на корпус нагрузки в виде наклейки.
1. Нагрузка электронная программируемая АТН......................
1 шт. 1 шт. 1 экз. 1 шт.
2. Сетевой шнур.............................................................................
3. Руководство по эксплуатации (включая методику поверки)
4. Упаковочная тара.......................................................................
осуществляется по методике поверки 001.001 РЭ, приведенной в Приложении А руководства по эксплуатации 001.001 РЭ «Нагрузки электронные программируемые серии АТН», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки: нановольтметр/микроомметр Agilent 34420A, диапазон измерения напряжения постоянного тока (0-100) В, ПГ ±0,0002 %; прецизионный мультиметр KEYTHLEY 2002, диапазон измерения напряжения постоянного тока 200 мВ-1000 В, ПГ 0,005 %; калибратор многофункциональный Transmille 3010, диапазон измерения напряжения постоянного тока ±0-1025 В, ПГ 0,0008 %, диапазон измерения силы постоянного тока 0-30 А, ПГ 0,005 %; источник стабилизированного тока TDK Lambda GEN 10-1000, 0- 1000 А, 0-10 В; шунт прецизионный токовый АКИП-7501, 0,001-10 Ом, ПГ 0,005 %; шунт измерительный стационарный взаимозаменяемый 75ШСММ3, 0-500 А, к.т.0,5.
Методики (методы) измерений приведены в руководстве по эксплуатации 001.001 РЭ.
Нормативные документы, устанавливающие требования к нагрузкам электронным программируемым серии АТН
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования».
3 ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
4 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
5 Техническая документация фирмы-изготовителя.
-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
