| Номер в госреестре | 50596-12 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | RTO1002, RTO1004, RTO1044 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие RT01002, RT01004, RT01044 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Конструктивно осциллографы цифровые запоминающие RT01002, RT01004, RT01044 выполнены в виде настольного моноблочного прибора. Имеют встроенную ПЭВМ на базе процессора Intel Core 2 Duo под управлением операционной системы Microsoft Windows ХР Embedded.
Принцип действия осциллографов цифровых запоминающих RTO1002, RTO1004, RTO1044 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографов. В результате обработки сигнала, а также в соответствии с настройками осциллографов выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTO1002, RTO1004, RTO1044 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы цифровые запоминающие RTO1002, RTO1004, RTO1044 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB и опционально GPIB.
Модели осциллографов цифровых запоминающих RTO1002, RTO1004, RTO1044 отличаются количеством входных каналов и значением полосы пропускания (ПП):
RT01002 - осциллограф цифровой двухканальный, ПП от 0 до 0,6 ГГц;
RT01004 - осциллограф цифровой четырехканальный, ПП от 0 до 0,6 ГГц;
RT01044 - осциллограф цифровой четырехканальный, ПП от 0 до 4 ГГц.
Осциллографы цифровые запоминающие RT01002, RT01004, RT01044 имеют следующие опции:
RTO-B1 - логический пробник цифровых сигналов с тактовой частотой до 400
МГц;
RTO-B4 - термостатированный кварцевый опорный генератор;
RT0-B10 - интерфейс GPIB;
RTO-B19 - дополнительный сменный жесткий диск;
RT0-B101 - увеличение объема памяти до 50 Мбайт на канал;
RT0-B102 - увеличение объема памяти до 100 Мбайт на канал;
RT0-ZP10 - пассивный пробник 10:1, полоса пропускания 500 МГц;
RT0-ZH10 - высоковольтный пассивный пробник 100:1, полоса пропускания 500
МГц;
RT0-ZS10/ZS10E - активный пробник, полоса пропускания 1000 МГц;
RTO-ZS20 - активный пробник, полоса пропускания 1500 МГц;
RTO-ZS30 - активный пробник, полоса пропускания 3000 МГц;
RTO-ZD20 - активный дифференциальный пробник, полоса пропускания 1500
МГц;
RT0-ZD30 - активный дифференциальный пробник, полоса пропускания 3000
МГц;
| RTO-K1 - функции протоколами I2C и SPI; | запуска | и | декодирования | сигналов | в | соответствии | с |
| RTO-K2 - функции протоколами UART и RS-232; | запуска | и | декодирования | сигналов | в | соответствии | с |
| RTO-K3 - функции протоколами CAN и LIN; | запуска | и | декодирования | сигналов | в | соответствии | с |
| RTO-K4 - функции | запуска | и | декодирования | сигналов | в | соответствии | с |
протоколом FlexRay;
RT0-K11 - интерфейс программного получения I/Q данных.
Программное обеспечение «RTO Firmware» предназначено только для работы с осциллографами цифровыми запоминающими RTO1002, RTO1004, RTO1044 и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Программное обеспечение не влияет на метрологические характеристики осциллографов цифровых запоминающих RTO1002, RTO1004, RTO1044.
Уровень защиты программного обеспечения А по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| RTO Firmware | RTO Firmware | Версия 1.36.0.52 | CRC32 |

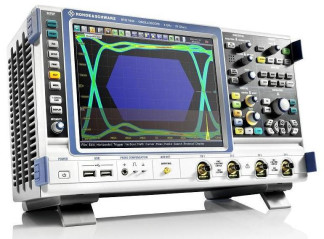

Внешний вид осциллографов цифровых запоминающих RTO1002, RTO 1004, RTO1044 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
1_
0HDQ
10
©
Таблица 1
| Наименование характеристики | Значение характеристики | ||
| Число каналов | RT01002 | 2 | |
| RT01004, RT01044 | 4 | ||
| Разрядность АЦП, бит | 8 | ||
| Максимальная частота дискретизации на канал Рд, ГГц | 10 | ||
| Максимальная частота дискретизации при объединении двух каналов для RT01044, ГГц | 20 | ||
| Объем памяти на канал, Мбайт | в стандартной комплектации | 20 | |
| с опцией RT0-B101 | 50 | ||
| с опцией RT0-B102 | 100 | ||
| Полоса пропускания, МГц | RT01002, RT01004 | от 0 до 600 | |
| RT01044 | от 0 до 4000 | ||
| Время нарастания переходной характеристики, пс, не более | RT01002, RT01004 | 583 | |
| RT01044 | 100 | ||
| Входное сопротивление | 50 Ом, 1 МОм | ||
| КСВН входа при входном сопротивлении 50 Ом, не более | 1,4 | ||
| Межканальная изоляция, дБ, не менее | 60 до 2 ГГц 50 свыше 2 ГГц | ||
| Диапазон значений коэффициента развертки | от 25 пс/дел до 50 с/дел | ||
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора 8Боп | в стандартной комплектации | ± 1010-6 | |
| с опцией RT0-B4 | ± 0,2 10-6 | ||
| Пределы допускаемой абсолютной погрешности измерения временного интервала Т для однократных сигналов, с | ± (K/Бд+атоп^), где К=0,15 для RT01002, RT01004 и К=0,43 для RT01044 | ||
| Диапазон значений коэффициента отклонения (КО) | входное сопротивление 50 Ом | от 1 мВ/дел до 1 В/дел | |
| входное сопротивление 1 МОм | от 1 мВ/дел до 10 В/дел | ||
| Пределы допускаемой относительной погрешности установки коэффициента отклонения (5КО), % | при КО от 10 мВ/дел | ± 1,5 | |
| при КО 1, 2 и 5 мВ/дел | ± 2,0 | ||
| Наименование характеристики | Значение характеристики | ||
| Диапазон установки постоянного смещения, В | входное сопротивление 50 Ом | от ± 1 до ± 10 | |
| входное сопротивление 1 МОм | от ± 1 до ± 100 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В | ± (0,0035-исм + 0,1 дел -КО + 0,0025В), где исм - установленное смещение | ||
| Пределы допускаемой абсол измерения постоянного нап | ютной погрешности ряжения U, В | ± (5КО-|исм - U| + дисм) | |
| Среднеквадратическое значение отображаемого уровня собственных шумов при входном сопротивлении 50 Ом, мВ, не более (в зависимости от установленного КО) | RT01002, RT01004 | RTO1044 | |
| 1 мВ/дел | 0,08 | 0,24 | |
| 2 мВ/дел | 0,08 | 0,25 | |
| 3 мВ/дел | 0,11 | 0,28 | |
| 10 мВ/дел | 0,17 | 0,42 | |
| 20 мВ/дел | 0,28 | 0,72 | |
| 50 мВ/дел | 0,7 | 1,8 | |
| 100 мВ/дел | 1,3 | 3,6 | |
| 200 мВ/дел | 2.,7 | 7,2 | |
| 500 мВ/дел | 7 | 18 | |
| 1 В/дел | 13,7 | 36 | |
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания | ||
| Режимы запуска | автоматический, ждущий, однократный, n-кратный | ||
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах | ||
| Среднеквадратическое значение временного джиттера системы синхронизации, пс, не более | 1 | ||
| Минимальная детектируемая длительность импульса в системе синхронизации, пс, не более | 100 для RTO1002, RTO1004 50 для RTO1044 | ||
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | 0,1 | ||
| Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более | 300 | ||
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 | ||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 427 х 204 х 249 | ||
| Масса (без опций и аксессуаров), кг, не более | 9,6 | ||
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от 0 до 45 до 85 |
Знак утверждения типа наносится на лицевую или заднюю панель осциллографов цифровых запоминающих RTO1002, RTO1004, RTO1044 в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: осциллограф цифровой запоминающий RT01002, RT01004, RT01044 (по заказу), кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется в соответствии с документом «Осциллографы цифровые запоминающие RT01002, RT01004, RT01044. Методика поверки» МП РТ 1741-2012, утвержденным ФБУ «Ростест-Москва».
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты рубидиевый | 5 МГц, 10 МГц | годовая нестабильность ± 5-10-10 | GSP-12RR |
| Частотомер | F: от 1 до 1000 МГц | ± 5-10-7 | Ч3-64 |
| Калибратор осциллографов | ^ост: от 1 мВ до 200 В Тфр: не более 25 пс | ± 0,025% | Калибратор осциллографов Fluke 9500B/3200 с формирователями 9530, 9550 |
Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые запоминающие R&S RT0. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RT01002, RT01004, RT01044
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
