| Номер в госреестре | 50600-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | PENTAX серии R-400N |
| Изготовитель | "TI Asahi Co., Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные PENTAX серии R-400N (далее по тексту - тахеометры) предназначены для измерений расстояний, горизонтальных (дирекционных) углов, вертикальных (зенитных) углов, наклонных расстояний, горизонтальных положений, превышений, высот и приращения координат точек земной поверхности (визирных целей).
Тахеометры электронные PENTAX серии R-400N выпускаются в трех модификациях, R-422N, R-423N, R-425N, которые различаются между собой погрешностью угловых измерений.

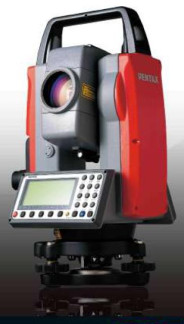

Тахеометр представляет собой комбинированный прибор, объединяющий в своей конструкции теодолит и лазерный дальномер. Прибор состоит из пыле -влагозащищенного корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера и съемной аккумуляторной батареи.
Принцип действия угломерного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых показаний горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электронный компенсатор, который автоматически вносит поправки в измеряемые углы вследствие отклонения тахеометра от вертикали.
Принцип действия дальномерного канала основан на измерении разности фаз модулированного сигнала и реализует фазовый метод измерений расстояний. Тахеометры имеют отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и безотражательный (диффузное отражение лазерного излучения от измеряемой точки).
всего листов 4
Тахеометры электронные PENTAX серии R-400N имеют в своем составе программное обеспечение PowerTopoLite, встроенное в аппаратное устройство, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Программное обеспечение имеет следующие идентификационные данные:
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PowerTopo | PowerTopoLite | v. 4.0 | D3C11B22F30BA E9CF3 | MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» по МИ 32862010.
Типы применяемых тахеометров, диапазоны измерений, пределы допускаемой погрешности и разрешающая способность приборов приведены в таблице 1.
Таблица 1
| Модели тахеометров электронных PENTAX серии R-400N | R-422N | R-423N | R-425N |
| Диапазон измерений горизонтальных углов,. ° | 360 | ||
| Диапазон измерений вертикальных углов,. ° | 270 | ||
| Предел допускаемой абсолютной погрешности измерений углов,. " | 2 | 3 | 5 |
| Диапазон измерений расстояний, м | От 1,5 до 600 вкл. | ||
| Дискретность отсчёта, мм | 0,1 -точный режим, 1 -нормальный режим, 10 -режим слежения | ||
| Пределы допускаемой абсолютной погрешности измерений расстояний при работе с отражателем | |||
| В диапазоне от 1,5 до 10 м, мм | ± (3+2 ppm*D), где D - измеряемое расстояние, м | ||
| В диапазоне от 1,5 до 10 м с автоматической коррекцией, мм | ± (3+10 ppm*D), где D - измеряемое расстояние, м | ||
| В диапазоне св. 10 м, мм | ± (2+2 ppm*D), где D - измеряемое расстояние, м | ||
| В диапазоне св. 10 м с автоматической коррекцией, мм | ± (2+10 ppm*D), где D - измеряемое расстояние, м | ||
| Пределы допускаемой абсолютной погрешности измерений расстояний при работе в безотражательном режиме | |
| В диапазоне от 1,5 до 300 м, мм | ± (5+2 ppm*D), где D - измеряемое расстояние, м |
| В диапазоне от 1,5 до 300 м с автоматической коррекцией, мм | ± (5+10 ppm*D), где D - измеряемое расстояние, м |
| В диапазоне свыше 300 м, мм | ± (7+10 ppm*D), где D - измеряемое расстояние, м |
| В диапазоне свыше 300 м с автоматической коррекцией, мм | ± (7+18 ppm*D), где D - измеряемое расстояние, м |
| Класс лазерного излучения | Видимое излучение, класс Ша (3R) в безотражательном режиме, класс II (2) в отражательном режиме |
| Питание | Внешнее: ~100 или 240 В Внутреннее: аккумуляторная батарея BP02 типа Ni-MH 4000 мАч, 6,0 В |
| Диапазон рабочих температур, °С Относительная влажность воздуха, %, не более | от - 20 до + 50 85 |
| Г абаритные размеры, мм длина ширина высота | 177 173 343 |
| Масса, кг | 5,7 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность корпуса прибора методом наклейки.
| Наименование | Количество |
| Тахеометр электронный | 1 шт. |
| Аккумуляторная батарея BP02 | 2 шт. |
| Зарядное устройство STDC03 для аккумуляторной батареи BP02 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Кейс для переноски | 1 шт. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МИ 2798-2003 «Тахеометры электронные. Методика поверки».
Сведения о методе измерений приведены в разделе 4 Руководства по эксплуатации «Тахеометры электронные PENTAX серии R - 400N. РЭ».
лист №4 всего листов 4
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным PENTAX серии R - 400N
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 22 |
| Поверителей | 5 |
| Актуальность данных | 18.09.2024 |
