Твердомеры универсальные KB 3000, KB 1000, KB 750, KB 250, 50602-12

Назначение

Твердомеры универсальные KB 3000, KB 1000, KB 750, KB 250 (далее - приборы) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.

Описание

Приборы представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия приборов основан:

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;

шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.

Приборы имеют следующие модификации: KB 3000, KB 1000, KB 750 и KB 250. Модификации отличаются диапазоном воспроизводимых нагрузок и шкал Виккерса и Бри-нелля.

При измерениях по методу Роквелла (Супер-Роквелла) система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

Приборы поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника.

Все модификации оснащены CCD-камерой высокого разрешения и объективом с 10-ступенчатым электроприводом для изменения степени увеличения изображения.

Каждая из модификаций может быть исполнена с встроенным в корпус твердомера электронным блоком или вынесенным ПК.

Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана монитора или с экрана ПК.

Все модификации позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.

Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений. В зависимости от комплектации управление работой твердомера осуществляется через встроенный LCD монитор или через дисплей вынесенного ПК.

Приборы позволяют выполнять измерения твёрдости в полуавтоматическом и автоматическом режимах.

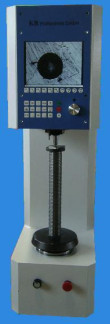

Внешний вид твердомеров приведён на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) твердомеров состоит из встроенного ПО и внешнего ПО.

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Рокевелла, Супер-Роквелла, Виккерса или Бринелля, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты.

ПО имеет опции статистической обработки результатов измерений.

Внешнее ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно, оно позволяет программировать серию испытаний для нескольких образцов или сложные испытания для одного образца, после чего твердомер выполнит эти измерения в полностью автоматическом режиме. Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н..................................4,903; 9,807; 19,61; 29,42;

.................................................................................................49,03; 98,07; 196,1; 294,2; 490,3; 980,7.

KB 250 -весь диапазон, KB 750 - выше и равно 9,807 Н, KB 1000 - выше и равно 29,42 Н,

KB 3000 - выше и равно 49,03 Н.

Диапазон измерений твердости по шкалам Виккерса, HV.......................................от 50 до 1500.

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса приведены в таблице 2.

Испытательные нагрузки для шкал Роквелла, Н:

предварительная................................................................................................................98,1;

основные..................................................................................................... 588,4; 980,7; 1471.

Испытательные нагрузки для шкал Супер-Роквелла, Н:

предварительная..............................................................................................................29,42;

основные....................................................................................................147,1; 294,8; 411,9.

Диапазоны измерений твердости по шкалам Роквелла:

HRA .........................................................................................................................от 20 до 88;

HRB ........................................................................................................................от 20 до100;

HRC..........................................................................................................................от 20 до 70.

Диапазоны измерений твердости по шкалам Супер-Роквелла:

HR15N .....................................................................................................................от 70 до 94

HR30N ......................................................................................................................от 40 до86

HR45N......................................................................................................................от 20 до 78

HR15N .....................................................................................................................от 62 до 93

HR30T......................................................................................................................от 15 до 82

HR45T.......................................................................................................................от 10 до 72.

Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:

от 20 до 75 HRA.........................................................................................................± 2.0

от 75 до 88 HRA.........................................................................................................± 1,5

от 20 до 80 HRB.......................................................................................................... ± 3,0

от 80 до 100 HRB..........................................................................................................± 2,0

от 20 до 35 HRC.......................................................................................................... ± 2,0

от 35 до 55 HRC.......................................................................................................... ± 1,5

от 55 до 70 HRC..........................................................................................................± 1,0.

по шкалам Супер-Роквелла:

HR15N, HR30N, HR45N...................................................................................................± 2.0;

HR15Т, HR30Т, Ш.45Т.....................................................................................................± 3,0.

HBW 2,5/62,5 (нагрузка 613 Н); HBW 5/250 (нагрузка 2452 Н).......................от 32 до 200

HBW 10/1000 (нагрузка 9807 Н)..........................................................................от 32 до 200

HBW 10/1500 (нагрузка 14710 Н)........................................................................от 48 до 222

HBW 2,5/187,5 (нагрузка 1839 Н); HBW 5/750 (нагрузка 7355 Н)...................от 95 до 600

HBW 10/3000 (нагрузка 29420 Н)........................................................................от 95 до 600

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.

Таблица 3

KB 3000 - все шкалы, KB 1000 - шкалы с нагрузкой менее и равно 9807 Н, KB 750

- шкалы с нагрузкой менее и равно 7355 Н, KB 250 - шкалы с нагрузкой менее и равно 2452 Н.

Рабочее пространство для модификаций KB 250,750,1000:

по вертикали, мм.................................................................................................................150;

глубина рабочего пространства, мм...................................................................................300.

Рабочее пространство для модификации KB 3000:

по вертикали, мм................................................................................................................. 250;

глубина рабочего пространства, мм...................................................................................300.

Габаритные размеры (длинахширинахвысота), мм, не более:

для модификаций KB 250,750,1000 ............................................................................ 725х230х1200;

для модификации KB 3000........................................................................................... 920х390х1290.

Масса кг, не более:

для модификаций KB 250,750,1000............................................................................................... 215;

для модификации KB 3000..............................................................................................................418.

Рабочие условия применения:

температура воздуха ,°С.........................................................................................от 10 до 35;

относительная влажность воздуха, %...................................................................от 20 до 90.

Напряжение питание от сети переменного тока частотой от 50 до 60 Гц, В......................230±10;

Сила тока потребления, А................................................................................................................6,3.

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомеров универсальных KB 3000, KB 1000, KB 750, KB 250 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации KB_UNIVERSAL-01РЭ типографским или иным способом.

Комплектность

Твердомер универсальный KB 3000 (KB1000, KB750, KB250). 1 шт. (в зависимости от заказа).

Наконечник с алмазной пирамидой Роквелла.............................................................................1 шт.

Наконечник с алмазной пирамидой Виккерса............................................................................1 шт.

Наконечник с шариком 01,588 мм..............................................................................................1 шт.

Наконечник с шариком 02,5 мм...................................................................................................1 шт.

Наконечник с шариком 05 мм......................................................................................................1 шт.

Плоский рабочий столик 080мм ................................................................................................1 шт.

Руководство пользователя на программу KB HardWin XL......... 1 шт. (в зависимости от заказа).

Руководство по эксплуатации KB_ UNIVERSAL - 01РЭ ...........1 экз. (в зависимости от заказа).

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

Твердомер универсальный KB 3000, KB 1000, KB 750, KB 250. Руководство по эксплуатации. Разделы 6,7.

Нормативные документы, устанавливающие требования к твердомерам универсальным KB 3000, KB 1000, KB 750, KB 250

1    ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

2    ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

3    ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
