| Номер в госреестре | 50603-12 |
| Наименование СИ | Толщиномеры покрытий ультразвуковые |
| Обозначение типа СИ | PosiTector 200 |
| Изготовитель | Компания "DeFelsko Corporation", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры покрытий ультразвуковые PosiTector 200 (в дальнейшем - толщиномеры покрытий) предназначены для измерения толщины покрытий на дереве, бетоне, пластмассе, композиционных материалах и т.д. Толщиномеры покрытий применяются при контроле в автомобильной, авиакосмической, мебельной промышленности, в строительстве.
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на ультразвуковом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается по плотности от материала покрытия. Измерение времени прохождения ультразвуковой волны от преобразователя до границы покрытие/подложка и назад в электронном блоке толщиномера покрытий пересчитывается в показание толщины покрытия.

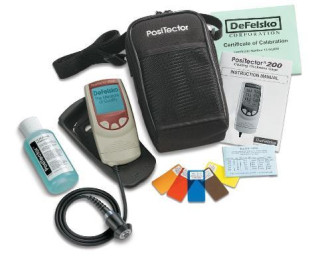

Конструктивно толщиномеры покрытий состоят из электронного блока и преобразователя. Управление толщиномерами покрытий производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее. Фотография общего вида толщиномеров покрытий представлена на рисунке 1.
Программное обеспечение (ПО) толщиномеров покрытий позволяет управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2. Таблица 2
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентикатор а ПО |
| Программа | 200В Std | 4.21 | ---* | — |
* - ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий (преобразователь типа В), мкм | От 13 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мкм: - в диапазоне толщин покрытий от 13 до 50 мкм включительно; - в диапазоне толщин покрытий от 50 до 1000 мкм | ± 7 ± (0,03 • Н + 2), где Н - толщина измеряемого покрытия, мкм |
| Разрешение, мкм | 1 |
| Питание осуществляется от трех батареи типа ААА с напряжением, В | 4,5 |
| Г абаритные размеры электронного блока, длина х ширина х высота, мм, не более | 146 х 64 х 31 |
| Масса электронного блока без батарей питания, кг, не более | 0,16 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От 0 до 40 От 20 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера покрытий способом наклеивания этикетки.
Таблица 4
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Электронный блок | 1 шт. |
| 2. | Преобразователь типа В | 1 шт. |
| 3. | Контактная жидкость | 1 флакон |
| 4. | Настроечные образцы толщины покрытий | 1 комплект |
| 5. | Защитный резиновый чехол с зажимом для ремня | 1 шт. |
| 6. | Нейлоновый кейс с наплечным ремнем | 1 шт. |
| 7. | Руководство по эксплуатации | 1 экз. |
| 8. | Методика поверки | 1 экз. |
осуществляется согласно методике поверки «ГСИ. Толщиномеры покрытий ультразвуковые PosiTector 200. Методика поверки. МП 50.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 года.
Основные средства поверки:
1. Меры из комплекта мер толщины покрытий Elcometer 990 в диапазоне толщин от 13 до 1000 мкм. Номер Госреестра СИ 37535-08.
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации: «Руководство по эксплуатации ультразвукового толщиномера покрытий PosiTector 200».
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий ультразвуковым PosiTector 200
Техническая документация компании DeFelsko Corporation, США.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 14 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
