| Номер в госреестре | 50604-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ARM4/N3F |
| Изготовитель | "Schneider Electric S.p.A.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ARM4/N3F (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока ARM4/N3F являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции.
Трансформаторы тока ARM4/N3F конструктивно являются опорными трансформаторами тока.
Трансформаторы ARM4/N3F применяются в составе комплектных распределительных устройств (КРУ) в сетях напряжением 6, 10, 15, 20 кВ.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.

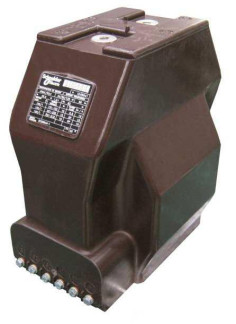

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Основные технические характеристики трансформаторов тока ARM4/N3F приведены в таблице 1.
| Характеристика | Значение | Примечание |
| Наибольшее рабочее напряжение трансформатора, кВ | 7,2; 12; 17,5; 24 | |
| Частота переменного тока, Гц | 50 | |
| Номинальный первичный ток, А | от 5 до 800 | |
| Номинальный вторичный ток, А | 1 или 5 | |
| Количество вторичных обмоток | 3 | |
| Номинальный класс точности: - измерительных обмоток - обмоток для защиты | 0,2; 0,2S; 0,5; 0,5S; 1 5Р | Соотношение классов точности и номинальных вторичных нагрузок указано в паспорте и на табличке конкретного трансформатора |
| Номинальная вторичная нагрузка, ВА - вторичная обмотка (измерение) - вторичная обмотка (защита) | 1 - 50 1 - 50 | |
| Номинальная предельная кратность вторичной обмотки (для защиты) | 10; 15; 20; 30 | В зависимости от исполнения |
| Номинальный коэффициент безопасности вторичной обмотки (для измерения) | 5; 10 | |
| Ток односекундной термической стойкости 11Т, кА, не более | 50 | |
| Г абаритные размеры, не более, мм (длина х ширина х высота) | 291 х 198 х 295 | |
| Масса трансформатора не более, кг | 28 |
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001-1,0)%, (0,1-20) мин.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ARM4/N3F
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1-2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 77 |
| Поверителей | 4 |
| Актуальность данных | 18.09.2024 |
