| Номер в госреестре | 50605-12 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | F35-CT |
| Изготовитель | "ALSTOM Grid AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока измерительные F35-CT Назначение средства измерений
Трансформаторы тока измерительные F35-CT (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы F35-CT выпускаются в двух модификациях (F35-CT4 и F35-CT5), отличающиеся рабочим напряжением и током термической стойкости.
Трансформаторы F35-CT являются трехфазными трансформаторами в алюминиевом корпусе. Токоведущие проводники, проходящие через центры тороидальных сердечников служат первичными обмотками трансформатора. Выводы вторичных обмоток для измерения и защиты выведены в клеммную коробку, расположенную на корпусе трансформатора. Трансформаторы тока F35-CT предназначены для внутренней установки в составе КРУЭ. Длина корпуса трансформаторов зависит от количества вторичных обмоток.

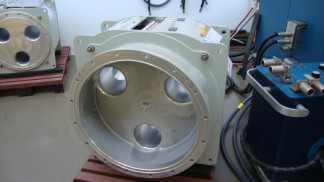

Климатическое исполнение и категория размещения соответствует У3 по ГОСТ 15150-69. Внешний вид трансформаторов и места установки пломб поверителя (в виде наклейки, указано стрелкой) представлен на рис. 1.
Основные технические характеристики трансформаторов тока измерительных F35-CT приведены в таблице 1.
Таблица 1.
| Характеристика | Значение | Примечание | |
| F35-CT4 | F35-CT5 | ||
| Номинальное напряжение, кВ | 110 - 150 | ||
| Ток термической стойкости, кА | до 40 | до 50 | |
| Время протекания тока термической стойкости, с | 1 - 3 | ||
| Количество вторичных обмоток | 1 - 7 | ||
| Номинальный первичный ток (11н), А | 100 - 4000 | ||
| Номинальный вторичный ток (12Н), А | 1 или 5 | ||
| Номинальная вторичная нагрузка (cos9=0.8), В-А | 2,5 - 100 | Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора | |
| Классы точности: - измерительных обмоток - обмоток для защиты | 0,2S; 0,5S; 0,1; 0,2; 0,5; 1,0 5Р; 10Р; PX | ||
| Номинальная предельная кратность тока обмоток для защиты, не менее | 10 - 50 | ||
| Номинальный коэффициент безопасности измерительных обмоток | 5 - 30 | ||
| Средний срок службы, лет | 40 | ||
| Г абаритные размеры, мм, не более длина: ширина: высота: | 500-1200 812 805 | ||
| Масса трансформатора, кг, не более | 250-500 | ||
наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульном листе паспорта типографским способом.
1 Трансформатор тока измерительный
1 шт.; 1 экз.
2 Паспорт
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- эталонный трансформатор тока, КТ 0,05, (2000 - 20000)/5 А;
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001^1,0)%, (0,1^20) мин.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным Е35-СТ
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 «Трансформаторы тока»
Техническая документация фирмы-изготовителя.
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
