Трансформаторы напряжения VR мод. VRQ3n/S2, VRQ3n/S3, VRC1/S1F, 50606-12

Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F (в дальнейшем ╞ трансформаторы VR) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации вэлектрических системах переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	50606-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	VR модификаций VRQ3n/S2
Изготовитель	"Schneider Electric S.p.A.", Италия
Год регистрации	2012
Срок свидетельства	07.06.2027
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F (в дальнейшем - трансформаторы VR) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов VR основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам. Трансформаторы напряжения VR являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. В зависимости от конкретных параметров трансформаторы напряжения VR выпускаются в 3-х модификациях, отличающиеся в основном значениями номинальной вторичной нагрузки и возможностью подключения к линейному или фазному напряжениям. Трансформаторы VR применяются в составе комплектных распределительных устройств (КРУ) для работы в условиях умеренного климата.

Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.

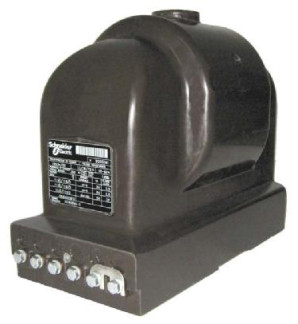

Общий вид трансформаторов VR представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.

Основные технические характеристики трансформаторов VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F приведены в таблице 1._

Характеристика	VRQ3n/S2			VRQ3n/S3		VRC1/S1F
Номинальное напряжение первичной обмотки, кВ	6/V3; 6,6/V3; 10/V 3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/^3; 18/V3; 20/V3					5,5; 6; 6,6; 10; 10,5; 11; 13,8; 15; 15,75
Наибольшее рабочее напряжение, кВ	7,2; 12; 17,5; 24					7,2; 12; 17,5
Частота переменного тока, Гц	50
Номинальное напряжение вторичной обмотки, В *	от 100/V3 до 200/V3 или от 100/3 до 200/3					от 100 до 220
Количество вторичных обмоток	2			3		1
Номинальный класс точности **: - вторичная обмотка (измерение) - вторичная обмотка (защита)	0,2 3Р	0,5 3Р	1 3Р	0,2 3Р	0,5 3Р	0,2 3Р	0,5 3Р
Номинальная вторичная нагрузка, В-А ***: - измерение - защита	1 - 30 1 - 50	1 - 50 1 - 50	1 - 75 1 - 50	1 - 15 1 - 50	1 - 30 1 - 50	1 - 75 1 - 75	1 - 75 1 - 75
Габаритные размеры, мм, не более (длина х ширина х высота)	297 х 158 х 245			297 х 158 х 245		297 х 195 х 235
Масса трансформатора, кг, не более	21			21		23

Примечания:

* в зависимости от назначения вторичной обмотки (вторичная обмотка для измерения и (или) защиты, вторичная обмотка остаточного напряжения);

** соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора;

*** в зависимости от исполнения.

Знак утверждения типа

Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.

Комплектность

1 Трансформатор напряжения

1 шт.; 1 экз.

2 Паспорт

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ Трансформаторы напряжения. Методика поверки». Основные средства поверки:

- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл.т. 0,05.

- магазин нагрузок МР3025(57,7У-80,42УЛ) ТУ 4225-046-05766445-01;

- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока от 0,5 до 3000 А, ПГ измерения напряжения ±[0.1+0.01((ин/и)-1)]%, погрешность измерения тока ±[0Л+0.01((!нЛ)-1)]%.
