| Номер в госреестре | 50611-12 |
| Наименование СИ | Системы измерения удельного электрического сопротивления керна |
| Обозначение типа СИ | ARS-300 и ARS-200 |
| Изготовитель | "Core Lab Instruments", США |
| Год регистрации | 2012 |
| Срок свидетельства | 23.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерения удельного электрического сопротивления керна ARS-300 и ARS-200 (далее - системы ARS) предназначены для измерения удельного электрического сопротивления керна при исследовании горных пород.
Принцип действия системы ARS основан на измерении электрического тока, проходящего через образец керна, насыщенном водным солевым раствором.
Система ARS представляет собой настольный измерительный прибор, состоящий из электронной системы регистрации и управления, цифрового резистивиметра RCL, измерительных и детекторных блоков, пневматической приводной системы для обеспечения постоянного давления на исследуемые образцы керна.
Цифровой резистивиметр RCL представляет собой электронный блок с цифровым жидкокристаллическим дисплеем для графического изображения испытуемой электрической цепи. Частота тока в электрической цепи может варьироваться от 50 Гц до 100 кГц, что позволяет выявить наличие контактного сопротивления.
Градуировка измерительной системы осуществляется по известному сопротивлению солевого раствора, который заливают в измерительную ячейку.
Управление работой прибора осуществляется посредством внешнего компьютера с программным обеспечением.
Системы ARS выпускаются двух моделей: ARS-300 и ARS-200, которые отличаются наличием программного обеспечения (у модели ARS-300 есть программное обеспечение, у модели ARS-200 оно отсутствует).

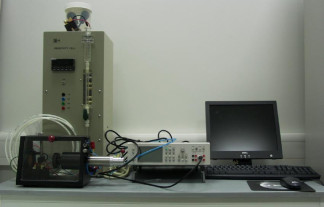

Фотография внешнего вида системы ARS представлена на рисунке 1.
Система ARS оснащена программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ARS SYSTEM | ARS | 1.00 | 02396CC9C3EF30C2 AF8BEF5936615B1E | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик |
| Диапазон измерений удельного электрического сопротивления, Ом-м | от 0,01 до 300 |
| Предел допускаемого относительного СКО результатов измерений удельного электрического сопротивления, % | 2,0 |
| Пределы допускаемой относительной погрешности измерений удельного электрического сопротивления, % | ± 4,0 |
| Диапазон показаний удельного электрического сопротивления, Ом-м | от 110-7 до 2108 |
| Электрическое питание: - напряжение, В - частота, Гц | 220 ± 22 50/60 |
| Г абаритные размеры, мм, не более | 385х305х610 |
| Масса, кг, не более | 8 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, %, не более | от 18 до 25 70 |
наносится на боковую панель системы ARS методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность | |
| Наименование | Количество, шт. |
| Система ARS (в соответствии с заказом) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 41-241-2012 | 1 |
осуществляется по документу МП 41-241-2012 «ГСИ. Система измерения удельного электрического сопротивления керна ARS-300 и ARS-200. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы удельной электрической проводимости водных сред ГСО 7374-97 - ГСО 7378-97 (аттестованные значения удельного электрического сопротивления 0,089 - 212,77 Ом м, относительная погрешность 0,25 %).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам измерения удельного электрического сопротивления керна ARS-300 и ARS-200
Техническая документация изготовителя «Core Lab Instruments», США
Вне сферы государственного регулирования обеспечения единства измерений.
