| Номер в госреестре | 50628-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TCS |
| Изготовитель | "REVALCO s.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 23.07.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серии TCS Назначение средства измерений
Трансформаторы тока серии TCS предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока серии TCS (далее - трансформаторы) в зависимости от принципа конструкции являются шинными или кабельными и состоят из кольцевого магнитопровода с первичной и/или вторичной обмотками, заключенные в пластмассовый изолирующий корпус.
Трансформаторы модификации TCSNPDE1, TCSNPD1, TCSNPDE2, TCSNPD2 имеют встроенную первичную обмотку, в остальных моделях трансформаторов функцию первичной обмотки выполняют шина или кабель, проходящие через отверстие трансформатора различных размеров, в зависимости от модели. Трансформаторы тока серии TCS могут иметь до двух вторичных обмоток для измерения. Вторичные выводы помещены в контактную коробку с контактами, которые позволяют осуществлять соединение с внешней цепью измерения. Эта контактная коробка снабжена изоляционной пломбируемой крышкой.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока серии TCS изготавливаются в модификациях, TCSNPDE1, TCSNPD1, TCSNPDE2, TCSNPD2, TCSN22D, TCSN320D, TCSN3D, TCSN4D, TCSN4D3, TCSN432, TCSN5, TCSN535, TCSN54, TCSN6, TCSN65, TCSN60, TCSN622, TCSN645, TCSN652, TCSN8, TCSN832, TCSN10, TCSN103, TCSN1080, TCSN12, TCSN8V, TCSN10V2, TCSN10V3, TCSN12V, TCSN1117, TCSN1711, TCSN1314, TCSN1413, TCSN18T, TCSN20T, TCSN35T, TCSA40, TCSA60, TCSA100, различающихся конструктивным исполнением, диапазоном первичного тока, классом точности, электрической мощностью, развиваемой на выходе, габаритными размерами и массой.

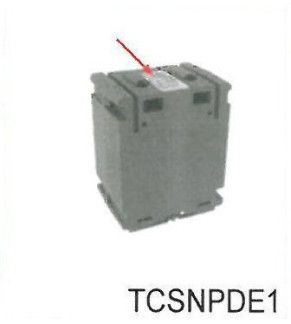

TCSNPDE1 TCSNPD1 TCSNPDE2 TCSNPD2
Основные метрологические и технические характеристики трансформаторов тока серии TCS представлены в таблице 1 - таблице 7.
Всего листов 10
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока серии TCS (модификации TCSN18T; TCSN20T; TCSN35T; TCSNPDE1; TCSNPD1; TCSNPDE2; TCSNPD2)_
| Модификация | TCSN18T; TCSN20T | TCSN35T | TCSNPDE1 | TCSNPD1 | TCSNPDE2 | TCSNPD2 |
| Класс точности | 0,5S; 0,5; 1; 3 | 0,5S; 0,5 | 1 | 0,2S; 0,2; 0,5S; 0,5 | 1 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток 11ном., А | 60; 75; 80; 100; 120; 125; 150; 200; 250 | 100; 150; 200; 250; 300; 400; 500; 600 | 1; 5; 10; 15; 20; 25; 30; 40 | 1; 5; 10; 15; 20; 25; 30; 40 | 40; 50; 60; 75; 80; 100; 125; 150; 200 | 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400;500 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки ^ом., В^А | от 1 до 5 | от 2 до 6 | 3 | 6 | 3 | от 2 до 6 |
| Номинальный коэффициент безопасности | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение ином., кВ | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 |
| Номинальная частота 1"ном., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 61,5 | 88 | 72 | 87 | 72 | 87 |
| Ширина, мм | 105 | 146 | 60 | 70 | 60 | 70 |
| Высота, мм | 50 | 50 | 43 | 43 | 43 | 43 |
| Масса, не более, кг | 0,5 | 0,7 | 0,35 | 0,45 | 0,45 | 0,5 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
| Таблица 2 - Основные метрологические и технические характеристик серии TCS (модификации TCSN22D, TCSN320D, TCSN3D, TCSN4D, T | и трансформаторов тока "CSN4D3, TCSN432) | |||||
| Модификация | TCSN22D | TCSN320D | TCSN3D | TCSN4D | TCSN4D3 | TCSN432 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | 0,2S; 0,2; 0,5S; 0,5; 1 | 0,2S; 0,2; 0,5S; 0,5; 1 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Номинальный первичный ток 11ном., А | 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300 | 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300 | 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600 | 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000 | 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600 | 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600 |
| Модификация | TCSN22D | TCSN320 D | TCSN3D | TCSN4D | TCSN4D3 | TCSN432 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки §ном., В^А | от 1 до 5 | от 1,5 до 6 | от 2 до 6 | от 2,5 до 6 | от 1 до 10 | от 2 до 6 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение ином., кВ | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 |
| Номинальная частота ^ом.? Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 67 | 71 | 71 | 72 | 72 | 72 |
| Ширина, мм | 43 | 49 | 49 | 60 | 60 | 60 |
| Высота, мм | 44 | 43 | 43 | 43 | 43 | 43 |
| Масса, не более, кг | 0,2 | 0,25 | 0,25 | 0,3 | 0,3 | 0,3 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Таблица 3 - Основные метрологические и технические характеристики трансформаторов тока
| серии TCS (модификации TCSN | 15, TCSN535, TCSN54, T | fCSN6, TCSN65, TCSN60) | ||||
| Модификация | TCSN5 | TCSN535 | TCSN54 | TCSN6 | TCSN65 | TCSN60 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5; 1 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток Ином., А | 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500 | 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500 | 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 |
| Номинальный вторичный ток Ьном., А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки ^ом^ В^А | от 2 до 20 | от 6 до 20 | от 6 до 30 | от 6 до 20 | от 4 до 20 | от 10 до 50 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение ином., кВ | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Модификация | TCSN5 | TCSN535 | TCSN54 | TCSN6 | TCSN65 | TCSN60 |
| Наибольшее рабочее напряжение, кВ | 0,72 ; | 0,72 ; | 0,72 ; | 0,72 ; | 0,72 ; | 0,72 ; |
| Номинальная частота Гном., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 87 | 87 | 87 | 102 | 102 | 145 |
| Ширина, мм | 70 | 70 | 70 | 84 | 84 | 128 |
| Высота, мм | 43 | 43 | 43 | 50 | 50 | 61 |
| Масса, не более, кг | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 1 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Таблица 4 - Основные метрологические и технические характеристики трансформаторов тока серии TCS (модификации TCSN622, TCSN645, TCSN652; TCSN8, TCSN832, TCSN10, TCSN103)_
| Модификация | TCSN622 | TCSN645; TCSN652 | TCSN8 | TCSN832 | TCSN10 | TCSN103 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток Ином., А | 120; 125; 150; 200; 250; 300 | 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600;2000 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000 | 100; 120; 125; 150; 200; 250; 300; 400 | 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 | 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 |
| Номинальный вторичный ток Ьном., А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки ^ом^ В^А | от 2 до 20 | от 10 до 40 | от 6 до 30 | от 3 до 30 | от 10 до 40 | от 10 до 40 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение ином., кВ | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 |
| Номинальная частота Гном., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 102 | 102 | 112 | 112 | 158 | 158 |
| Ширина, мм | 84 | 84 | 105 | 105 | 138 | 138 |
| Модификация | TCSN622 | TCSN645; TCSN652 | TCSN8 | TCSN832 | TCSN10 | TCSN103 |
| Высота, мм | 50 | 50 | 55 | 55 | 61 | 61 |
| Масса, не более, кг | 0,6 | 0,6 | 1 | 1 | 1,5 | 1,5 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Таблица 5 - Основные метрологические и технические характеристики трансформаторов тока серии TCS (модификации TCSN1080, TCSN12, TCSN8V, TCSN10V2, TCSN10V3, TCSN12V)
| Модификация | TCSN1080 | TCSN12 | TCSN8V | TCSN10V2 | TCSN10V3 | TCSN12V |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток Ином., А | 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 | 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000 | 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 | 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000 |
| Номинальный вторичный ток Еном., А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки ^ом^ В^А | от 10 до 30 | от 10 до 50 | от 10 до 20 | от 6 до 20 | от 6 до 20 | от 10 до 30 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение U^., кВ | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 |
| Номинальная частота ^юм^ Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 158 | 182 | 142 | 165 | 165 | 187 |
| Ширина, мм | 138 | 175 | 102 | 95 | 115 | 107 |
| Высота, мм | 61 | 64 | 63 | 50 | 50 | 63 |
| Масса, не более, кг | 1 | 1,8 | 1 | 1,3 | 1,3 | 1,5 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Всего листов 10
Таблица 6 - Основные метрологические и технические характеристики трансформаторов тока
| серии TCS (модификации TCSN1117, TCSN1711, TCSN131 | 14, TCSN1413) | |||
| Модификация | TCSN1117 | TCSN1711 | TCSN1314 | TCSN1413 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток 11ном., А | 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000; 6000; 8000; 10000 | 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000; 6000; 8000; 10000 | 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000; 6000; 8000; 10000 | 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000; 6000; 8000; 10000 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 5 |
| Номинальные вторичные нагрузки Sном., В-А | от 25 до 100 | от 25 до 100 | от 25 до 100 | от 25 до 100 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 | 5 |
| Номинальное напряжение Ином., кВ | 0,66 | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 |
| Номинальная частота &ом., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 270 | 270 | 240 | 240 |
| Ширина, мм | 160 | 160 | 180 | 180 |
| Высота, мм | 95 | 95 | 95 | 95 |
| Масса, не более, кг | 5 | 5 | 5 | 5 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 |
Таблица 7 - Основные метрологические и технические характеристики трансформаторов тока серии TCS (модификации TCSA40, TCSA60, TCSA100)_
| Модификация | TCSA40 | TCSA60 | TCSA100 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный первичный ток W, А | 100; 150; 250; 300; 400; 500;600;800;1000 | 300; 400; 500; 600; 800; 1000; 1200; 1500 | 500; 600; 800; 1000; 1200;1500; 2000 |
| Номинальный вторичный ток Ьном., А | 5 | 5 | 5 |
| Номинальные вторичные нагрузки S^., В-А | от 3 до 5 | от 3 до 5 | от 5 до 40 |
| Модификация | TCSA40 | TCSA60 | TCSA100 |
| Номинальный коэффициент безопасности приборов КБном | 5 | 5 | 5 |
| Номинальное напряжение Ином., кВ | 0,66 | 0,66 | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 ; | 0,72 ; | 0,72 ; |
| Номинальная частота ^ом.? Гц | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 123 | 170 | 200 |
| Ширина, мм | 124 | 193 | 210 |
| Высота, мм | 43 | 56 | 56 |
| Масса, не более, кг | 1,2 | 1,5 | 2,5 |
| Диапазон рабочих температур, °С | от минус 20 до 50 | от минус 20 до 50 | от минус 20 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 |
Знак утверждения типа наносят на титульный лист паспорта и руководства по эксплуатации типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
В комплект поставки входят:
- трансформатор тока серии TCS
1 шт.
1 экз. 1 экз.
- паспорт
- руководство по эксплуатации (на партию в один адрес)
трансформаторов тока серии TCS осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Методы измерений с помощью трансформаторов тока серии TCS указаны в документе «Трансформаторы тока серии TCS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока серии TCS
1. ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы-изготовителя.
Лист №1 0 Всего листов 10
- осуществление торговли и товарообменных операций.
