| Номер в госреестре | 50633-12 |
| Наименование СИ | Машина универсальная испытательная трехзонная |
| Обозначение типа СИ | LFM-600/200/150 |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машина универсальная испытательная трехзонная LFM-600/200/150 (далее - машина) предназначена для одновременных измерений силы и деформации образцов при механических испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и других материалов на растяжение, сжатие и изгиб.
Принцип действия машины заключается в одновременном измерении силы и деформации образцов с постоянной заданной скоростью. Сила, приложенная к образцу, преобразуется тензорезисторным датчиком в электрический сигнал, который через соединительный кабель передается в электронный блок управления. Тензорезисторный датчик силы с электронным блоком и компьютером являются силоизмерителем. Измеритель перемещений имеет оптический преобразователь, регистрирующий вращение ротора электродвигателя привода, которое определяет перемещение подвижной траверсы. Количество электрических импульсов от оптического преобразователя, передаваемых в компьютер, пропорционально перемещению подвижной траверсы, а количество импульсов в единицу времени - ее скорости. Измеренные значения усилия и деформации отображаются на дисплее.
Машина состоит из основания, на котором закреплена рама с тремя подвижными и тремя неподвижными траверсами. Подвижные траверсы перемещаются по направляющей колонне с помощью шариковинтовой пары. Винт шариковинтовой пары приводится во вращение с помощью электродвигателя, расположенного в основании машины. Скорость перемещения подвижных траверс регулируется с помощью электронного блока управления.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Датчик силы размещен на неподвижной траверсе.

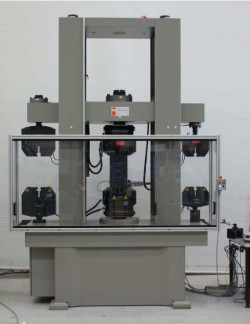

Измерения деформации испытываемых образцов производятся с применением датчиков продольной деформации. Внешний вид машины приведен на рисунке 1.
Измерительные сигналы обрабатываются с помощью специализированного программного обеспечения - системы автоматизации Dion pro+.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО системы автоматизации Dior pro+ | Dion pro+. | 4.64 | 2А82СЕ9Е | CRC 32 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики машины.
| Наименование параметра | Значение | ||
| Зона 1 | Зона 2 | Зона 3 | |
| Наибольшая предельная нагрузка, кН | 600 | 200 | 150 |
| Пределы допускаемой относительной погрешности силоизмерителя, % | ±0,5 | ||
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 400 | ||
| Пределы допускаемой относительной погрешности регулировки скорости перемещения подвижной траверсы, % | ±0,3 | ±0,5 | ±0,5 |
| Высота рабочего пространства без захватов, мм | 1100 | ||
| Диапазон измерения продольной деформации образцов, мм | от 0 до 300 | ||
| Наименование параметра | Значение |
| Зона 1 Зона 2 Зона 3 | |
| Пределы допускаемой относительной погрешности при измерении продольной деформации образцов, % | ±1, но не менее 0,05 мм |
| Габаритные размеры, мм, не более: - высота | 3 440 |
| - длина | 1 050 |
| - ширина | 2 400 |
| Масса машины, кг | 7 200 |
| Потребляемая от сети мощность, В • А, не более | 400 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С; | От 10 до 35 |
| - диапазон влажности воздуха, % | От 10 до 90 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на раме машины методом наклейки.
| Наименование | Обозначение | Кол-во, шт. |
| Машина универсальная испытательная трехзонная LFM-600/200/150 | 1 | |
| Персональный компьютер | 1 | |
| Комплект кабелей присоединительных, захватов, зажимов | 1 | |
Программное обеспечение | Dion pro+ | 1 |
| Инструкция по эксплуатации «Машина универсальная испытательная трехзонная LFM-600/200/150» | 1 | |
| ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки. | МП 68-261-2011 | 1 |
| Технический паспорт «Машина универсальная испытательная трехзонная LFM-600/200/150» | 1 |
осуществляется по документу МП 68-261-2011 «ГСИ. Машина универсальная испытательная трехзонная LFM-600/200/150. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- динамометр электронный растяжения ДМР-3/0,5МГ4 (№ Госреестра 35793-07), диапазон измерений от 3 кН до 30 кН, ПГ±0,12%;
- динамометр электронный сжатия ДМС-2/0,5МГ4 (№ Госреестра 35793-07), диапазон измерений от 2 кН до 20 кН, ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-1000И-0,5 (№ Госреестра 32778-06), диапазон измерений от 100 кН до 1 МН ПГ±0,12%;
- динамометр электронный универсальный АЦДУ-200И-0,5 (№ Госреестра 32778-06), диапазон измерений от 20 кН до 200 кН, ПГ±0,12 %;
- секундомер механический по ТУ 25-1819.0021-90;
- длинномер вертикальный ИЗВ-2, диапазон измерения (0-250) мм, ПГ±3,1 мкм;
- рулетка измерительная Р-10, КТ3 по ГОСТ 7502-98.
Методика измерений представлена в инструкции по эксплуатации машины.
Нормативные документы, устанавливающие требования к машине универсальной испытательной трехзонной LFM-600/200/150
1 ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
3 Техническая документация «Walter+Bai AG», Швейцария.
Машина применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
