| Номер в госреестре | 50634-12 |
| Наименование СИ | Меры установочные |
| Обозначение типа СИ | MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 15.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS (далее по тексту - меры установочные) предназначены для установки на размер индикаторных измерительных приборов, а также в сочетании с концевыми мерами длины для измерений расстояний между осями, конусами и другими деталями, для определения среднего диаметра резьбы или диаметра делительной окружности зубчатых колес и мелкомодульных зубчатых соединений в лабораторных и цеховых условиях в различных отраслях промышленности.
Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS представляют собой цилиндрические стержни определенного диаметра. У мер установочных MarGage 426 G, MarGage 426 D, MarGage 426 DS цилиндрические стержни запрессованы в пластиковые ручки, на которые нанесен номинальный диаметр. В зависимости от допуска на изготовление меры выпускаются 0, 1 и 2 классов точности.

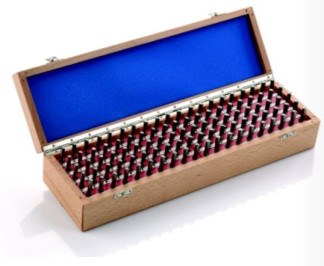

Меры MarGage 426 S и MarGage 426 DS представляют собой наборы мер установочных MarGage 426 и MarGage 426 D соответственно, поставляемых отдельно, комплектуемые до 50 или 100 штук в наборе.
Меры MarGage 426 D, MarGage 426 DS используются также как калибр-пробки для контроля отверстий малых диаметров.
MarGage 426:
| Диапазон диаметров, мм | класс 0; допуск на изготовление ± 0,5 мкм | класс 1; допуск на изготовление ± 1,0 мкм | класс 2; допуск на изготовление ± 1,5 мкм | |||
| длина, мм | градации диаметров, мм | длина, мм | градации диаметров, мм | длина, мм | градации диаметров, мм | |
| от 0,30 до 0,49 вкл. | 30 | 0,01; 0,001 | 40 | 0,01; 0,001 | 40 | 0,01 |
| от 0,50 до 0,99 вкл. | 30 | 0,01; 0,001 | 40 | 0,01; 0,001 | 40 | 0,01 |
| от 1,00 до 2,99 вкл. | 60 | 0,01; 0,001 | 70 | 0,01; 0,001 | 70 | 0,01 |
| от 3,00 до 5,99 вкл. | 60 | 0,01; 0,001 | 70 | 0,01; 0,001 | 70 | 0,01 |
| от 6,00 до 9,99 вкл. | 60 | 0,01; 0,001 | 70 | 0,01; 0,001 | 70 | 0,01 |
| от 10,00 до 11,99 вкл. | 70 | 0,01; 0,001 | 70 | 0,01 | ||
| от 12,00 до 13,99 вкл. | 70 | 0,01; 0,001 | 70 | 0,01 | ||
| от 14,00 до 15,99 вкл. | 70 | 0,01; 0,001 | 70 | 0,01 | ||
| от 16,00 до 18,99 вкл. | - | 70 | 0,01; 0,001 | 70 | 0,01 | |
| от 19,00 до 20,00 вкл. | - | 70 | 0,01; 0,001 | 70 | 0,01 | |
| Диапазон диаметров, мм | класс 0; допуск на изготовление ± 0,5 мкм | класс 1; допуск на изготовление ± 1,0 мкм | класс 2; допуск на изготовление ± 1,5 мкм | |||
| длина, мм | градации диаметров, мм | длина, мм | градации диаметров, мм | длина, мм | градации диаметров, мм | |
| от 0,10 до 0,19 вкл. | 28 | 0,01; 0,001 | 33 | 0,01; 0,001 | 33 | 0,01 |
| от 0,20 до 0,29 вкл. | 28 | 0,01; 0,001 | 33 | 0,01; 0,001 | 33 | 0,01 |
| от 0,30 до 0,49 вкл. | 28 | 0,01; 0,001 | 33 | 0,01; 0,001 | 33 | 0,01 |
| от 0,50 до 0,99 вкл. | 28 | 0,01; 0,001 | 33 | 0,01; 0,001 | 33 | 0,01 |
| от 1,00 до 2,99 вкл. | 57 | 0,01; 0,001 | 62 | 0,01; 0,001 | 62 | 0,01 |
| от 3,00 до 5,99 вкл. | 57 | 0,01; 0,001 | 62 | 0,01; 0,001 | 62 | 0,01 |
| от 6,00 до 10,00 вкл. | 57 | 0,01; 0,001 | 62 | 0,01; 0,001 | 62 | 0,01 |
MarGage 426 S:
| Диапазон диаметров, мм | класс 0; допуск на изготовление ± 0,5 мкм | класс 1; допуск на изготовление ± 1,0 мкм | класс 2; допуск на изготовление ± 1,5 мкм | |||
| градации диаметров, мм | кол-во | градации диаметров, мм | кол-во | градации диаметров, мм | кол-во | |
| св. 1,00 до 10,00 вкл. | - | - | 0,1 | 91 | 0,1 | 91 |
| от 0,10 до 0,50 вкл. | 0,01 | 41 | 0,01 | 41 | 0,01 | 41 |
| св. 0,50 до 1,00 вкл. | 0,01 | 51 | 0,01 | 51 | 0,01 | 51 |
| св. 0,10 до 1,00 вкл. | 0,01 | 91 | 0,01 | 91 | 0,01 | 91 |
| св. 1,00 до 2,00 вкл. | 0,01 | 101 | 0,01 | 101 | 0,01 | 101 |
| св. 2,00 до 3,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 3,00 до 4,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 4,00 до 5,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 5,00 до 6,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 6,00 до 7,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 7,00 до 8,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 8,00 до 9,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
| св. 9,00 до 10,00 вкл. | - | - | 0,01 | 101 | 0,01 | 101 |
MarGage 426 D:
| Диапазон диаметров d, мм | допуск на изготовление, мкм | градация диаметров, мм | Размеры | ||||
| Диаметр d, мм | 1, мм | 0 D, мм | LG, мм | L, мм | |||
| от 0,06 до 0,09 вкл. | ± 0,5 | 0,01 | от 0,06 до 0,30 вкл. | 2,0 | 4 | 32 | 34 |
| от 0,10 до 0,19 вкл. | ± 0,5 | 0,01 | св. 0,30 до 0,50 вкл. | 3,5 | 4 | 32 | 35,5 |
| от 0,20 до 0,29 вкл. | ± 0,5 | 0,01 | св. 0,50 до 1,50 вкл. | 5,0 | 4 | 32 | 37 |
| от 0,30 до 0,49 вкл. | ± 0,5 | 0,01 | св. 1,50 до 2,00 вкл. | 6,0 | 4 | 32 | 38 |
| от 0,50 до 0,99 вкл. | ± 0,5 | 0,01 | св. 2,00 до 3,50 вкл. | 8,0 | 5 | 35 | 43 |
| от 1,00 до 2,99 вкл. | ± 0,5 | 0,01 | св. 3,50 до 6,00 вкл. | 10,0 | 5 | 45 | 55 |
| от 3,00 до 5,99 вкл. | ± 0,5 | 0,01 | св. 6,00 до 8,00 вкл. | 14,0 | 10 | 45 | 59 |
| от 6,00 до 10,00 вкл. | ± 0,5 | 0,01 | св. 8,00 до 10,00 вкл. | 18,0 | 10 | 45 | 63 |
| Диапазон диаметров, мм | допуск на изготовление, мкм | градация диаметров, м | кол-во | длина, мм |
| от 0,06 до 0,50 вкл. | ± 0,5 | 0,01 | 45 | 2* |
| от 0,51 до 1,00 вкл | ± 0,5 | 0,01 | 50 | 5 |
| от 1,01 до 1,50 вкл. | ± 0,5 | 0,01 | 50 | 5 |
| от 1,51 до 2,00 вкл. | ± 0,5 | 0,01 | 50 | 6 |
| от 2,01 до 2,50 вкл. | ± 0,5 | 0,01 | 50 | 8 |
| от 2,51 до 3,00 вкл. | ± 0,5 | 0,01 | 50 | 8 |
| от 3,01 до 3,50 вкл. | ± 0,5 | 0,01 | 50 | 8 |
| от 3,51 до 4,00 вкл. | ± 0,5 | 0,01 | 50 | 10 |
| от 4,01 до 4,50 вкл. | ± 0,5 | 0,01 | 50 | 10 |
| от 4,51 до 5,00 вкл. | ± 0,5 | 0,01 | 50 | 10 |
| от 5,01 до 5,50 вкл. | ± 0,5 | 0,01 | 50 | 10 |
| от 5,51 до 6,00 вкл. | ± 0,5 | 0,01 | 50 | 10 |
| от 6,01 до 6,50 вкл. | ± 0,5 | 0,01 | 50 | 14 |
| от 6,51 до 7,00 вкл. | ± 0,5 | 0,01 | 50 | 14 |
| от 7,01 до 7,50 вкл. | ± 0,5 | 0,01 | 50 | 14 |
| от 7,51 до 8,00 вкл. | ± 0,5 | 0,01 | 50 | 14 |
| от 8,01 до 8,50 вкл. | ± 0,5 | 0,01 | 50 | 18 |
| от 8,51 до 9,00 вкл. | ± 0,5 | 0,01 | 50 | 18 |
| от 9,01 до 9,50 вкл. | ± 0,5 | 0,01 | 50 | 18 |
| от 9,51 до 10,00 вкл. | ± 0,5 | 0,01 | 50 | 18 |
* - для диаметра более 0,3 мм - длина 3,5 мм
- диапазон рабочих температур от 10 до 35 °С;
- относительная влажность воздуха, не более 80 %.
Знак утверждения типа наносится на крышку футляра методом наклейки и на паспорт типографским методом.
Комплектность
| Наименование | Количество |
| меры установочные (исполнение по заказу) | По заказу |
| деревянный футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки МП 50634-12 | 1 экз. |
осуществляется по документу МП 50634-12 «Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.
Основные средства поверки:
- прибор универсальный для измерений длины DMS 1000 с допускаемой погрешностью 0,3 мкм на всем диапазоне измерений;
- концевые меры длины 4-го разряда по МИ 1604-87.
Сведения о методе измерений содержатся в разделе «Порядок работы» документа «Меры установочные MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, Mar-Gage 426 DS. Паспорт».
Нормативная и техническая документация, устанавливающая требования к мерам установочным MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
Техническая документация фирмы-изготовителя
