Приборы щитовые цифровые электроизмерительные ЦП, 50636-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы щитовые цифровые электроизмерительные серии ЦП Назначение средства измерений

Приборы щитовые цифровые электроизмерительные серии ЦП (далее - приборы) предназначены для измерения электрических параметров в однофазных и трехфазных электрических сетях переменного тока с отображением результата измерения в цифровой форме.

Описание

Принцип действия приборов основан на измерениях мгновенных значений силы и напряжения переменного тока, преобразовании результатов измерения в цифровую форму при помощи АЦП, дальнейшей их обработке и отображении результатов измерений на цифровом индикаторе.

Приборы состоят из входных первичных преобразователей тока и напряжения, АЦП, микропроцессора и дисплея.

Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.

Приборы имеют функцию сигнализации о превышении уставок виде индикаторов на передней панели. Верхний и нижний пределы контролируемой величины устанавливаются пользователем программно.

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах. На передней панели приборов расположен дисплей, индикаторы и кнопки управления, на задней панели: клеммы для включения в измерительную цепь и питания прибора.

Приборы изготавливаются в различных модификациях (исполнениях), отличающихся функциональным назначением, метрологическими характеристиками и конструкцией.

Физические величины, измеряемые приборами приведены в таблице 1.

Таблица 1 - Измеряемые физические величины

Примечание: «+»- с

ункция присутствует.

Информация об исполнении прибора содержится в коде полного условного обозначения, приведенном на рисунке 1.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления корпуса.

Рабочее положение приборов в пространстве - любое.

ЦП-П □□ □ - □ □

Класс точности_

Диапазон измеряемой величины Код дополнительных функций:

Р - релейный выход_

Код цепи: Для измерителей коэффициента мощности и ваттметров:

(/1) - однофазная, (/3) - трехфазная трехпроводная, (/4) - трехфазная четырехпроводная. Для амперметров и вольтметров: (x3) - трехфазная с 3-мя дисплеями, при отсутствии значения - однофазная с 1 дисплеем

Код габаритных размеров лицевой панели прибора, мм:

72 - 72x72;94 - 96x48; 96 - 96x96 _

Код модификации:

ЦП - цифровой прибор; А - амперметр, В - вольтметр, Ч - частотомер,

Ф - измеритель коэффициента мощности, ВТ - ваттметр

Рисунок 1 - Структура кода полного условного обозначения модификаций приборов

серии ЦП

Прибор щитовой цифровой    Прибор щитовой цифровой

электроизмерительный ЦП-А72х3    электроизмерительный ЦП-В72х3

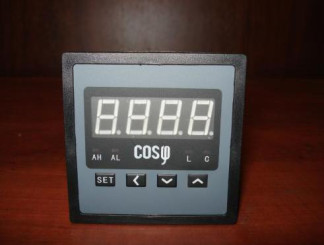

Прибор щитовой цифровой    Прибор щитовой цифровой

электроизмерительный ЦП-Ч72    электроизмерительный ЦП-Ф72/1

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

1)    Хк. - конечное значение диапазона измерений.

2)    е.м.р. - единица младшего разряда.

3)    Хк.* - для однофазных измерителей мощности это конечное значение диапазона измерений, для трехфазных модификаций измерителей мощности это номинальное значение измеряемой величины из таблицы 3;

4)    Максимальная разрешающая способность по напряжению - 1 В.

5)    Максимальная разрешающая способность по силе тока - 0,001 А.

6)    Погрешность приборов нормируется без учета погрешности трансформаторов тока и напряжения.

Таблица 3 - Номинальные значения измеряемой величины для трехфазных измерителей активной мощности

Примечание: * Условное обозначение номинального фазного напряжения.

Пределы допускаемой дополнительной приведенной погрешности измерения сигнала, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры.

Напряжение питания    220 В ± 10 %

Частота напряжения питания, Гц    50/60

Габаритные размеры (ширина х высота х глубина), мм:    от 72*72x85 до 72*72* 105;

от 96*96*85 до 96*96* 105; от 96*48*85 до 96*48* 105 Масса, кг    от 0,15 до 0,5

Нормальные условия применения:

-    закрытые взрывобезопасные помещения без агрессивных паров и газов;

-    температура окружающего воздуха, °С    20 ± 5

-    относительная влажность воздуха, %    до 80 Рабочие условия применения:

-    температура окружающего воздуха, °С    от минус 10 до плюс 50

-    относительная влажность воздуха, %    до 85

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

В комплект поставки входит:

1)    прибор

-    1 шт.;

-    1 шт.;

-    1 экз.;

-    1 экз.;

-    1 шт.

2)    набор крепежа

3)паспорт

4)    методика поверки

5)    упаковочная коробка

Поверка

осуществляется по документу МП 50636-12 «Приборы щитовые цифровые электроизмерительные серии ЦП. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 года.

Средства поверки: установка поверочная универсальная УППУ-МЭ 3.1К; калибратор универсальный Fluke 9100.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным серии ЦП

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    Техническая документация фирмы «Yueqing Specialized Current Transformer Co., Ltd», КНР.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
