Трансформаторы напряжения GBE12 (4MT12), GBE24 (4MT24), GBE40,5 (4MT40,5), 50639-12

Трансформаторы напряжения GBE12 (4MT12), GBE24 (4MT24), GBE40,5 (4MT40,5)* предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в электросетях от 3 до 35 кВ. *- обозначение в скобках используется при поставках по заказам фирмы Siemens.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	50639-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	GBE12 (4MT12), GBE24 (4MT24), GBE40,5 (4MT40,5)
Изготовитель	"RITZ Instrument Transformers GmbH", Германия
Год регистрации	2012
Срок свидетельства	07.06.2022
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

* - обозначение в скобках используется при поставках по заказам фирмы Siemens.

Описание

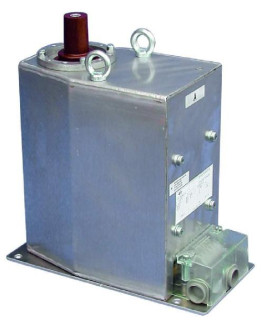

Трансформаторы напряжения GBE12 (4MT12), GBE24 (4MT24), GBE40,5 (4MT40,5) представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним

изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Компаундное литье заключено в металлический корпус, который заземляется. Вывод первичной обмотки производится с помощью высоковольтного кабельного разъема. Трансформаторы данного типа имеют две вторичные обмотки - основную измерительную и дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Изготавливаются модификации трансформаторов трех видов на различные наибольшие рабочие напряжения, обозначаемые как GBE12 (4MT12), GBE24 (4MT24) и GBE40,5 (4MT40,5), которые различаются также номинальными первичными напряжениями, габаритами и весовыми характеристиками..

Технические характеристики

Наименование параметра	GBE12 (4MT12)	GBE24 (4MT24)	GBE40,5 (4MT40,5)
наибольшие рабочие напряжения, кВ	12	24	40,5
номинальные первичные напряжения, кВ	3/V3; 5/V3; 6/V3; 10/V3	15/V3; 20/V3	35/V3

номинальные вторичные напряжения, В - обмотки для измерений - дополнительные обмотки	100/V3; 100/3	100/V3; 100/3	100/V3; 100/3
классы точности: - обмотки для измерений - дополнительные обмотки	1 Р 6 ,5 о" . ; РМ (N 0,	0,2; 0,5; 1 3Р; 6Р	0,2; 0,5; 1 3Р; 6Р
номинальные вторичные нагрузки, В • А - обмотки для измерений - дополнительные обмотки	1-30; 1-90; 1-120 1-50; 1-100	1-30; 1-90;1-120 1-50; 1-100	1-30; 1-90;1-120 1-50; 1-100
предельная мощность, В • А - обмотки для измерений - дополнительные обмотки	600 100	600 100	600 100
номинальная частота, Гц	50
масса, не более, кг	до 63	до 62	до 50
габаритные размеры, мм, Ш х Д х В	до 235 х 475 x 291	до 290 х 505 x 375	до 245 х 800 х 400

Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -5 до 40 °С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор напряжения - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки: Трансформаторы напряжения эталонные: НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения GBE12 (4MT12), GBE24 (4MT24), GBE40,5 (4MT40,5)» фирмы «RITZ Instrument Transformers GmbH», Г ермания.

Нормативные документы, устанавливающие требования к трансформаторам напряжения GBE12 (4MTI2), GBE24 (4MT24), GBE40,5 (4MT40,5)

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

- осуществление торговли и товарообменных операций;

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
