| Номер в госреестре | 50642-12 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5) |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4МК40,5)* предназначены для измерений высоких напряжений переменного тока и токов промышленной частоты и применяются в цепях измерений и защиты в сетях напряжением от 3 до 35 кВ в КРУ с элегазовой изоляцией.
* - обозначение в скобках используется при поставках по заказам фирмы Siemens.

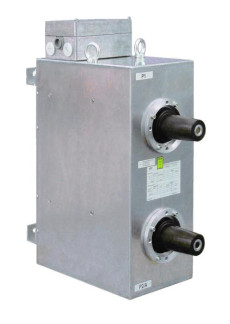

Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5) представляют собой совмещенный в одной конструкции трансформатор тока и
трансформатор напряжения электромагнитного типа. Обмотки изолированы специальным компаундом и заключены в металлический корпус. Подключение кабелей к выводам первичной обмотки осуществляется с помощью специальных разъёмов. К одному из разъёмов также подсоединён высоковольтный ввод трансформатора напряжения.
Трансформатор тока может иметь до трех вторичных обмоток, трансформатор напряжения -две обмотки. Выводы вторичных обмоток находятся в клеммной коробке, помещенной наверху корпуса трансформатора. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток позволяют подсоединять провода сечением до 6 мм . Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения
несанкционированного доступа. Изготавливаются модификации трансформаторов трех видов на различные наибольшие рабочие напряжения, обозначаемые как KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5), которые различаются также номинальными первичными напряжениями, номинальными первичными токами, габаритами и весовыми характеристиками.
| Характеристики | KGBE12 (4MK12) | KGBE24 (4MK24) | KGBE40,5 (4MK40,5) |
| наибольшие рабочие напряжения, кВ | 12 | 24 | 40,5 |
| Напряжение | |||
| номинальные первичные напряжения, кВ | 3/V3; 5/V3; 6/V3;1( | 15/V3; 20/V3 | 35/V3 |
| номинальные вторичные напряжения, В | |||
| - для измерительных обмоток | 100/V3; | 100/V3; | 100/V 3; |
| - для дополнительных обмоток | 100/3 | 100/3 | 100/3 |
| класс точности/ вторичная нагрузка, В • А | |||
| - для измерительных обмоток | 0,2/ 1-30; | 0,2/ 1-30; | 0,2/ 1-30; |
| 0,5/ 1-90; | 0,5/ 1-90; | 0,5/ 1-90; | |
| 1/ 1-120 | 1/ 1-120 | 1/ 1-120 | |
| - для дополнительных обмоток | 3Р/1-50; 6Р/1-100 | 3Р/1-50; 6Р/1-100 | 3Р/1-50; 6Р/1-100 |
| предельная мощность, В • А | |||
| - для измерительных обмоток | 600 | 600 | 600 |
| - для дополнительных обмоток | 100 | 100 | 100 |
| Ток | |||
| - номинальные первичные токи, А | 5 - 300 | 5 - 600 | 5 - 600 |
| - номинальные вторичные токи, А | 1 или 5 | 1 или 5 | 1 или 5 |
| - класс точности /коэффициент | 0,2s-0,5s-0,2- | 0,2s-0,5s-0,2- | 0,2s-0,5s-0,2- |
| безопасности измерительных обмоток | 0,5-1-3/ 5-10 | 0,5-1-3/ 5-10 | 0,5-1-3/ 5-10 |
| - класс точности/предельная кратность | 5Р; 10P/ 5-20 | 5Р; 10P/ 5-20 | 5Р; 10P/ 5-20 |
| защитных обмоток | |||
| - номинальные вторичные нагрузки | |||
| - обмотки для измерений, В-А | 1- 30 | 1- 30 | 1- 30 |
| - обмотки для защиты, В-А | 1 - 30 | 1 - 30 | 1 - 30 |
| номинальная частота, Гц | 50 | 50 | 50 |
| масса не более, кг | до 75 | от 95 | до 90 |
| габаритные размеры, мм, | до 190 x 600 x 440 | до 190 x 700 x 440 | до 200 x 635 x 450 |
| Ш х Д x B |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -5 до 40 °С.
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Трансформатор комбинированный - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки" и по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %). Трансформаторы напряжения эталонные НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин,
лист № 3 всего листов 3
токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5)» фирмы «RITZ Instrument Transformers GmbH», Германия.
Нормативные документы, устанавливающие требования к трансформаторам комбинированным KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5)
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 256 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
