| Номер в госреестре | 50643-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | PACT |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока РАСТ (трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

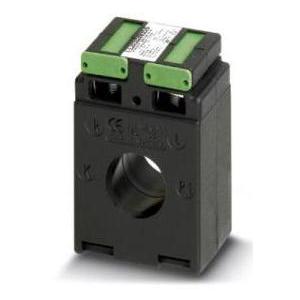

Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпускаются в следующих модификациях: РАСТ V1, РАСТ V2, РАСТ V3, которые отличаются метрологическими и основными техническими характеристиками.
Место пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РАСТ V1 | РАСТ V2 | РАСТ V3 | |
| Номинальное напряжение, кВ | 0,66 | ||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||
| Номинальный первичный ток, А | 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400;500 | 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 630; 750; 800; 1000; 1250; 1500; 1600; 2000; 2500; 3000; 4000 | 1; 2; 2,5; 4; 5; 6; 7,5; 10; 12,5; 15; 20; 25; 30; 40 |
| Наибольший рабочий первичный ток, А | по ГОСТ 7746-2015 (табл. 11) | ||
| Номинальный вторичный ток, А | 1; 5 | ||
| Номинальная частота, Гц | 50 или 60 | ||
| Число вторичных обмоток | 1 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,2$ 0,2; 0,5$ 0,5; 1 | ||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | от 1 до 45 | ||
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | от 1 до 10 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| РАСТ V1 | РАСТ V2 | РАСТ V3 | |
| Масса, кг, не более | 2,6 | ||
| Г абаритные размеры, мм, не более (длинахширинах высота) | 44x30x66 | 159x30x188 | 60x30x80 |
| Климатическое исполнение по ГОСТ 15150-69 | УЗ | ||
наносится на титульный лист паспорта трансформатора, а также на паспортную табличку трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | РАСТ | 1 шт. |
| Паспорт | - | 1 экз. |
| Набор крепежа (по заказу) | - | 1 шт. |
осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока РАСТ
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 5077 |
| Поверителей | 18 |
| Актуальность данных | 17.09.2024 |
