Трансформаторы тока ТГ-220*, 50644-12

Трансформаторы тока ТГ-220* (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления выключателем при использовании в качестве модуля устройства комплектного распределительного элегазового КРУЭ-220 на номинальное напряжение 220 кВ частоты 50 Гц.

Документы

Описание типа

Карточка СИ

Номер в госреестре	50644-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТГ-220*
Изготовитель	ОАО "Энергомеханический завод", г.С.-Петербург
Год регистрации	2012
Срок свидетельства	23.07.2017
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

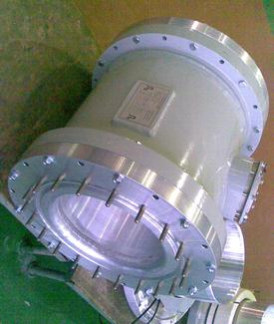

Трансформаторы является составной частью (модулем) устройства комплектного распределительного элегазового КРУЭ-220. По конструкции трансформаторы относятся к шинным трансформаторам. Корпус трансформатора с установленными в нем вторичными обмотками это часть заземленной оболочки распредустройства КРУЭ-220. Первичной обмоткой трансформатора служит шина (стержень) первичной цепи распредустройства.

Трансформаторы имеют ряд типоисполнений, отличающихся номинальным первичным и вторичным токами, классом точности вторичных обмоток, мощностью нагрузки и т.д.

Технические характеристики

Таблица 1- Метрологические и технические характеристики трансформаторов тока ТГ-220*

Характеристика	Значение
Номинальное напряжение трансформатора ином, кВ	220
Наибольшее рабочее напряжение, кВ	252
Номинальная частота, Гц	50
Номинальное значение силы первичного тока, А	400; 500; 600;1000; 300-6001); 500-10001); 600-12001); 600-1000-12001); 600-120020001); 1200-20001)
Номинальное значение силы вторичного тока, А	1 или 5

Характеристика	Значение
Количество вторичных обмоток для измерений и учета	1; 2
Количество вторичных обмоток для защиты	2; 3; 4
Класс точности вторичной обмотки для измерений и учета	0,2S; 0,5S; 0,2; 0,5
Класс точности вторичной обмотки для защиты	5Р;10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А	от 5 до 20
Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А	от 15 до 40
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более	от 5 до 20
Номинальная предельная кратность вторичных обмоток для защиты, не менее	от 15 до 35
Ток электродинамической стойкости, кА	128
Ток термической стойкости, кА	50
Время протекания тока, с	3
Средняя наработка на отказ, ч, не менее	400000
Срок службы до списания, лет	30
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4
Габаритные размеры, мм - высота; - диаметр	от 650 до 819; от 580 до 720
Масса трансформатора в сборе, кг	от190 до 283
Примечание. 1)два (три) значения номинального первичного тока достигаются за счет наличия ответвлений во вторичной обмотке.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

В комплект поставки трансформаторов тока ТГ-220* входит:

- трансформатор тока ТГ-220* - 1 шт.;

- паспорт-1 экз.;

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от

2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТГ-220*

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие технические условия».

ТУ 3414-005-05755697-2008 «Устройства комплектные распределительные элегазовые КРУЭ-220. Технические условия»».

Рекомендации к применению

- «осуществлении торговли и товарообменных операций...»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
