| Номер в госреестре | 50645-12 |
| Наименование СИ | Устройства сбора, обработки и передачи данных |
| Обозначение типа СИ | СМ-02Ц |
| Изготовитель | ООО "НПП Марс-Энерго", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 23.07.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Устройства сбора, обработки и передачи данных «СМ-02Ц» (далее - сумматоры СМ-02Ц) предназначены для опроса счетчиков электрической энергии, автоматизации контроля коммерческого и технического учета электроэнергии и мощности, а также для создания автоматизированных информационно измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
Принцип действия сумматора СМ-02Ц основан на периодическом считывании измеренной информации об энергопотреблении со счетчиков электроэнергии, её обработки и сохранение в базе данных во внутренней энергонезависимой памяти.
Сумматор СМ-02Ц конструктивно выполнен в едином, законченном корпусе и состоит из двух основных блоков: - блока процессора и блока интерфейсов.
Электронная схема блока интерфейсов сумматора СМ-02Ц состоит из базовой платы с набором интерфейсов. Блок процессора содержит плату ARM-процессора, встроенные в корпус клавиатуру и 4-х строчный ЖКИ, сохранение данных и программ обеспечивается энергонезависимой памятью, а ход внутренних часов — встроенным литиевым источником питания. Связь сумматора СМ-02Ц со счетчиками и внешними устройствами осуществляется с помощью цифровых интерфейсов (RS-485 — 2 шт.; RS-232 — 2 шт., Ethernet), а также через модемное соединение. Клавиатура позволяет изменять режимы работы и отображать на дисплее значений всех измеряемых и вспомогательных величин, производить конфигурирование опрашиваемых счетчиков и групп счетчиков, настройку параметров связи.
Сумматор СМ-02Ц обеспечивает передачу накопленных данных по запросу на верхний уровень в ПК. На компьютере должна быть установлена программа верхнего уровня из комплекта дополнительных принадлежностей сумматора СМ-02Ц «Опрос СМ», обеспечивающая достоверный прием данных, их обработку, вывод на экран компьютера, на печать и сохранение на жестком диске.
Сумматор СМ-02Ц обеспечивает два защищенных паролями уровня доступа к функциям. Каждый пароль должен состоять из шести цифр.
Первый уровень доступа позволяет только просматривать (читать) данные.
Второй уровень доступа позволяет как просматривать данные и параметры, так и записывать все характеристики работы Сумматора СМ-02Ц и изменять пароли защиты обоих уровней.
Встроенное программное обеспечение «СМ-02Ц» реализовано на операционной системе (ОС) LINUX - 2.6.
Системное ПО содержит ядро с планировщиком задач, драйверы устройств ввода-вывода, файловую систему, стек TCP/IP, системные утилиты. Прикладные программы, содержат экранный (пользовательский) интерфейс «SMUI», интерфейс верхнего уровня «SQLITE TCP», интерфейс нижнего уровня «ACQD».
Программное обеспечение верхнего уровня “Опрос СМ”, устанавливаемое на ПК, предназначено для совместной работы с сумматором СМ-02Ц. Для связи с ПК используются различные виды подключения каналов: коммутируемое (модемное) соединение, а также сеть Ethernet.
Программное обеспечение “Опрос СМ” функционально разбито на 3 взаимосвязанные программы. Это «Программа опроса», «Программа просмотра» и «Программа параметрирова-ния».
Метрологически значимых частей ПО верхнего уровня не содержит.
Управление работой сумматоров СМ-02Ц может также осуществляется при помощи встроенного программного обеспечения «СМ-02Ц» с помощью панели управления, которая представляет собой клавиатуру и ЖК- дисплей.
Технические и метрологические характеристики сумматоров СМ-02Ц рассчитываются с учетом влияния встроенного программного обеспечения.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование программ-ного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (иден-ти-фикаци-онный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СМ-02Ц | СМ-02Ц уег.2.1Х | уег.2.1Х | CRC32=859623477 | Вычисление циклических контрольных сумм CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».

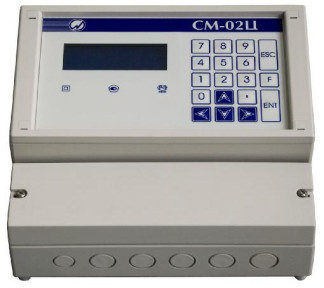

Внешний вид Сумматоров СМ-02Ц представлен на рис. 1.
1 1
CM-02U
000
НИИ
шеи си
01Q
ZT
3
Места установки пломб поверителя расположены в отверстиях крепежных винтов на крышке клеммного отсека и в углах лицевой панели прибора под заглушками мест крепления.
Основные технические и метрологические характеристики сумматоров СМ-02Ц приведены в таблице 2.
| Характеристика | Значение |
| Период опроса счетчиков, мин, не менее | 30 |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов, с/сутки | ± 1 |
| Потребляемая мощность, В-А не более: - от сети 220В 50 Гц - от источника переменного тока 9 В - от источника постоянного тока напряжением 12 В | 10 8 8 |
| Присоединение электросчётчиков: - по интерфейсу RS-485, не более - при использовании повторителей интерфейса, не более | 32 256 |
| Скорость обмена информацией со счетчиками по интерфейсу RS-485, бод | 9600 - 38400 |
| Скорость обмена информацией по цифровым интерфейсам с центром сбора и обработки информации: - по локальной сети Ethernet, - по интерфейсу RS-232 Modem, передача данных через модемное соединение по коммутируемой линии или по радиомодему, - по интерфейсу RS-485. | 10/100 Мбит/с до 19200 бод 9600 - 115200 бод |
| Защита от несанкционированного доступа: Пароль Аппаратная блокировка | Есть, два уровня Есть |
| Сохранение данных в памяти после отключения, лет, не менее | 30 |
| Степень защиты корпуса | IP 51 |
| Г абариты (высота х ширина х глубина), мм, не более | 200х220х100 |
| Масса, кг, не более | 2.0 |
| Среднее время наработки на отказ, ч | 80000 |
| Срок службы, лет | 10 |
Условия применения:
диапазон температур окружающего воздуха, оС от минус 20 до 55
относительная влажность воздуха, не более, % 90 при 30 оС
диапазон атмосферного давления, кПа 70 - 106,7
Номинальные функции преобразования Электроэнергия за расчетный период
Расчет проводится в сумматоре с помощью встроенного ПО “СМ-02Ц”.
Расчет электроэнергии за период определяется на основании показаний профиля нагрузки:
ДWр.п. = S (DWi * Кт * Кн), где
Д^.п. - электроэнергия за расчетный период;
DWi - расход электроэнергии за интервал интегрирования, измеренный счетчиком;
Кт - коэффициент трансформации по току;
Кн - коэффициент трансформации по напряжению.
Поиск максимальной мощности
Поиск максимальной мощности производится по всем видам энергии с учетом тарифов. Период поиска определяется длительностью временной зоны утреннего или вечернего максимума, заданными в сумматоре СМ-02Ц.
Pmax _
max i (Pi), где
Pmax - значение максимальной мощности за расчетный период в именованных единицах;
Pi - значение мощности на i-ом интервале интегрирования профиля нагрузки.
наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели сумматоров СМ-02Ц методом шелкографии.
В таблице 3 приведен состав комплекта поставки сумматоров СМ-02Ц. Таблица 3
| Наименование | Обозначение | Кол-во |
| Сумматор СМ-02Ц | МС3.038.002 | 1 шт. |
| Руководство по эксплуатации | МС3.038.002 РЭ | 1 экз. |
| Методика поверки | МС3.038.002 МП | 1 экз. |
| Упаковка | МС4.161.002 | 1 шт. |
| Дополнительные принадлежности (поставляются в соответствии с договором поставки) | ||
| Нуль-модемный кабель для связи с ПК | МС6.705.003 | 1 шт. |
| Программа верхнего уровня | 1 CD | |
| Ethernet-кабель для связи с ПК | 1 шт. | |
осуществляется по документу МС3.038.002 МП "Устройство сбора, обработки и передачи данных «СМ-02Ц». Методика поверки ", утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева в мае 2012 г.
Основные средства поверки:
- счетчик электрической энергии с цифровым интерфейсом связи (ЕвроАльфа, А1800, Меркурий-230). Класс точности - 0.2 S, 0.5 S, 1. Номинальное напряжение 230 В.
- Частотомер Ч3-63. Диапазон измерений частоты: 0Д...1000 Гц. Диапазон измеряемых длительностей импульсов 0,1 мкс...0,1 с; погрешность 5 10.
- Персональный компьютер с установленным ПО “Опрос СМ”.
Нормативные и технические документы, устанавливающие требования к устройствам сбора, обработки и передачи данных «СМ-02Ц»
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ТУ 4217-018-49976497-2012 «Устройство сбора, обработки и передачи данных «СМ-02Ц». Технические условия».
Вне сферы государственного регулирования обеспечения единства измерений.
