| Номер в госреестре | 50646-12 |
| Наименование СИ | Счетчики электрической энергии однофазные многотарифные |
| Обозначение типа СИ | OPTIMER MT1 |
| Изготовитель | ЗАО "КЭАЗ", г.Курск |
| Год регистрации | 2012 |
| Срок свидетельства | 23.07.2017 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
Счетчики электрической энергии однофазные многотарифные OPTIMER МТ1 (далее -счетчики) предназначены для измерения и учета активной или активной и реактивной электрической энергии в однофазных двух проводных цепях переменного тока промышленной частоты по временным тарифам.
Принцип действия счетчика основан на измерении входных сигналов напряжения и тока в цепи "фазы" и в цепи "нуля" (для счетчиков с измерительным элементом - в цепи "нуля"), с последующей математической обработкой измеренных значений, вычислением параметров энергопотребления и сохранением результатов в энергонезависимом запоминающем устройстве счётного механизма. Количество потреблённой энергии отображается на ЖК индикаторе электронного счётного механизма. Для отсчёта текущего времени используются часы реального времени интегрированные в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания (литиевой батареи).
Счётчики имеют интерфейс для локального обмена. Информация о потреблённой энергии может быть считана через интерфейсы удалённого доступа в соответствующих модификациях счётчиков.
Протокол взаимодействия по интерфейсам основан на базовой эталонной модели взаимосвязи открытых систем (БОС) в соответствии с ГОСТ 28906-91 и соответствует ГОСТ Р МЭК 61107-2001.
Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ).
Счетчики с двумя датчиками тока имеют защиту от хищения электроэнергии по нулевому проводу.
Заводские настройки отвечающие за точность измерений являются неизменными на протяжения всего срока эксплуатации счётчика.
Счётчики предназначены для крепления на винты и DIN-рейку.
Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства для предотвращения несанкционированных вмешательств в схемы включений приборов.
На ЖКИ счётчика выводятся следующие параметры:
- энергия активная нарастающим итогом;
- энергия активная нарастающим итогом по тарифам;
- энергия реактивная нарастающим итогом без учёта тарифов*;
- энергия реактивная нарастающим итогом по тарифам*;
- энергия активная нарастающим итогом на конец предыдущего месяца;
- энергия активная нарастающим итогом на конец предыдущего месяца по тарифам;
- информация о сбоях в работе счётчика;
- напряжение резервного источника питания;
- информация о текущем тарифе;
- информация об обмене по интерфейсу;
- информация о снятии аппаратной блокировки записи в память счётчика;
- мощность активная;
- мощность реактивная*;
- мощность полная*;
- напряжение сети;
- ток в цепи фазы;
- ток в цепи «нуля»*;
- максимальные усредненные значения активной мощности за текущий и предыдущий месяц в тарифных зонах;
- текущая дата;
- текущее время;
- информация о коррекции хода часов;
- информация о переходе на сезонное время;
- величина автоматической коррекции хода часов;
- информация о временных тарифных зонах текущих суток.
* - информация, выводимая на ЖКИ в зависимости от исполнения счётчика.
В счётчике имеется аппаратная и программная защита от несанкционированной записи параметров в память счётчика защищена. С помощью внешнего ПО в память счётчика могут быть записаны следующие параметры:
- текущие дата и время;
- 36 вариантов тарифных расписаний;
- даты начала сезонов;
- даты исключительных дней;
- значение интервала усреднения максимальной мощности;
- разрешение/запрет автоматического перехода на сезонное время;
- дата и время окончания билингового периода.
В памяти счётчика, в журналах событий сохраняется следующая информация:
- время и дата изменения текущего времени и даты;
- время и дата записи параметров в память счётчика;
- время и дата пропадания и подачи напряжения питания;
- время и дата сбоев в работе счётчика.
ПО электронного счётного механизма счётчиков с ЭСМ, не является метрологическим, измерение энергетических параметров и параметров сети осуществляется встроенным измерительно-вычислительным ядром. Под управлением ПО осуществляется считывание информации о результатах измерения из регистров ядра, сохранение результатов измерений в энергонезависимой памяти, индикация данных и передача информации, хранящейся в памяти счётчика, по интерфейсу.
Запись метрологических коэффициентов в память счётчика возможна только под управлением технологического ПО, при установке аппаратной перемычки, после снятия пломб государственного поверителя.
Внешнее ПО со счётчиками Optimer МТ1 не поставляется, для считывания информации об энергопотреблении используется ПО АИИС КУЭ.
Алгоритм вычисления цифрового идентификатора ПО CRC. Встроенное ПО зависит от модификации счётчика:_
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Обозначение счётчика |
| ГЖИК.411152.004-01 Д1 | v0103 | 1561 | OPTIMER МТ111 AX XX 5(100)A |
| ГЖИК.411152.004-02 Д1 | v0104 | 46A9 | OPTIMER МТ 111 AX XX 5(60)A |
| ГЖИК.411152.004-03 Д1 | v0203 | 5A87 | OPTIMER МТ121 AX XX 5(60)A |
| ГЖИК.411152.004-04 Д1 | v0305 | FE15 | OPTIMER МТ112 AX PL(RF) 5(60)A |
| ГЖИК.411152.004-05 Д1 | v0404 | D2F3 | OPTIMER МТ112 AX XX 5(60)A |
В соответствии с МИ 3286 - 2010, уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений - «А».

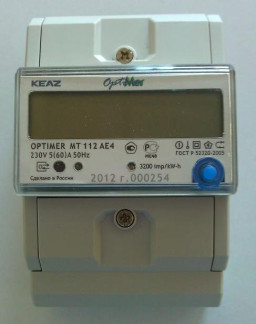

Фотографий модификаций счётчика с местами опломбирования представлены на рисунках 2 и 3.
| Наименование параметра | Значение параметра |
| Класс точности: по ГОСТ Р 52322-2005 | 1 |
| по ГОСТ Р 52425-2005 | 2 |
| Базовый ток, А | 5 или 10 |
| Максимальный ток, А | 60, 80 или 100 |
| Номинальное напряжение, В | 230 |
| Рабочий диапазон напряжений, В | от 172 до 264 |
| Номинальная частота, Гц | 50 |
| Рабочий диапазон частоты сети, Гц | от 47,5 до 52,5 |
| Передаточное число, имп./кВт-ч (имп./кварч) | от 800 до 6400 |
| Стартовый ток, мА | 0,004 1б |
| Точность хода часов счётчиков при нормальной температуре не хуже, с/сутки | ± 0,5 |
| Точность хода часов счётчиков при отсутствии напряжения питания не хуже, с/сутки | ± 1,0 |
| Основная относительная погрешность измерения среднеквадратического значения напряжения сети в рабочем диапазоне напряжений, не более, % | ± 1,0 |
| Основная относительная погрешность измерения среднеквадратического значения переменного тока в диапазоне от 0,2 Ib до Imax, не более, % | ± 1,0 |
| Абсолютная погрешность измерения частоты сети в рабочем диапазоне частот, не более, Гц | ± 0,1 |
| Абсолютная погрешность измерения коэффициента активной мощности в диапазоне от 0,5L до 0,5C, не более | ± 0,02 |
| Количество тарифов | 4 |
| Активная мощность, не более, Вт Полная мощность, не более, В-А: - по цепи напряжения; - по цепи тока | 2,0 4,0 или 8,5 0,1 или 0,2 |
| Цена единицы разряда счетного механизма, кВт-ч (кварч): - младшего - старшего | 10-2 106 |
| Скорость обмена по интерфейсам локального обмена и интерфейсам удалённого доступа, бит/с | от 300 до 19200 |
| Длительность хранения информации в энергонезависимом запоминающем устройстве при отключении питания, лет | 30 |
| Масса, не более, кг - в корпусе при креплении на винты - в корпусе при креплении на DIN-рейку | 1,3 0,7 |
| Габаритные размеры (высота, ширина, глубина), не более, мм - в корпусе при креплении на винты - в корпусе при креплении на DIN-рейку | 175 х 54 х 122 100 х 65 х 76 |
| Диапазон рабочих температур в зависимости от климатического исполнения, °С | от минус 40 до 60 от минус 30 до 60 |
| Диапазон температур хранения и транспортирования, °С | от минус 50 до 70 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 210 000 |
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах паспорта методом офсетной печати.
В комплект поставки входят:
- счётчик электрической энергии однофазный многотарифный OPTIMER МТ1;
- паспорт ГЖИК.411152.004 ПС;
- руководство по эксплуатации ГЖИК.411152.004 РЭ;
- методика поверки ГЖИК.411152.004 ПМ*;
- коробка упаковочная.
* - поставляется для организаций проводящих поверку по отельному заказу.
осуществляется согласно документу ГЖИК.411152.004 ПМ «Счётчики электрической энергии однофазные многотарифные OPTIMER МТ1. Методика поверки», утвержденному ГЦИ СИ ВНИИМС в мае 2012 года.
Перечень основного оборудования, необходимого для поверки:
- поверочная установка НЕВА-Тест 6103 или аналогичная с эталонным счетчиком класс точности 0,2 или выше; номинальное напряжение 230 В; диапазон изменения выходного тока от 0,02 до 100 А;
- установка для проверки параметров электробезопасности GPI-725, испытательное напряжение переменного тока до 5 кВ.
- секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;
- частотомер электронно-счетный ЧЗ-63, измеряемая частота от 0,1 Гц до 1 МГц, режим счёта импульсов;
- источник питания Б5-30; постоянное напряжение 0-24 В; сила тока не менее 50 мА.
Методика измерения на счётчики электрической энергии однофазные многотарифные OPTIMER МТ1 приведена в руководстве по эксплуатации ГЖИК.411152.004 РЭ.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии однофазным многотарифные OPTIMER МТ1
ГОСТ Р 52320-2005 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии";
ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ Р 52425-2005 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии";
ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 (ИСО 7498-84, Доп. 1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;
ТУ 4228-061-05758109-2012 «Счётчики электрической энергии однофазные многотарифные OPTIMER МТ1. Технические условия».
- выполнение государственных учётных операций.
