| Номер в госреестре | 50657-12 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | 45-1279. 10-5503. 45-1009 |
| Изготовитель | "Ashcroft Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 25.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры показывающие 45-1279, 10-5503, 45-1009, (далее приборы) предназначены для измерений избыточного давления и разности давлений жидкостей и газов. Манометры могут применяться в различных отраслях нефтедобывающей, химической и других отраслях промышленности.
Принцип действия прибора основан на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины Бурдона) от давления, подаваемого внутрь этого элемента.
Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки прибора.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости в конструкции предусмотрена возможность заливки в корпус манометра демпфирующей жидкости.
Подключение приборов к месту отбора давления осуществляется с помощью резьбового соединения.

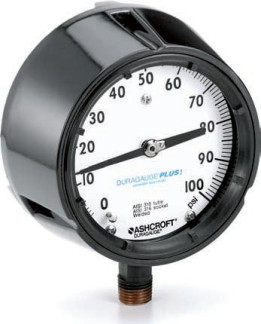

Внешний вид приборов представлен на рисунке 1:
Диапазон измерений давления,
разрежения, давления- разрежения: от минус 100 кПа до плюс 200 МПа
Класс точности ±0,5; ±1
Вариация показаний, %, не более 0,5
Дополнительная погрешность от изменения
температуры окружающей среды, %/10°С ±0,5; ±1
Диапазон рабочих температур, диаметр шкалы, габаритные размеры, масса приборов приведены в таблице 1.
| 45-1279 | 10-5503 | 45-1009 | |||
| Диапазон рабочих температур, °С: пустой (заполненный демпфирующей жидкостью) | от минус 25 до плюс 60 (от минус 45 до плюс 120) | от минус 25 до плюс 80 | от минус 25 до плюс 60 (от минус 45 до плюс 120) | ||
| Диаметр шкалы, мм, не более | 120 | 100 | 160 | 120 | 160 |
| Габаритные размеры, мм, не более (диаметр; толщина) | 148;86 | 132;169 | 170; 231 | 129; 88 | 169; 88 |
| Масса, кг, не более (пустой/заполненный демпфирующей жидкостью) | 1,1/1,5 | 9/9,5 | 17,3/18,5 | 0,8/1,2 | 1,0/1,6 |
наносится на титульный лист эксплуатационной документации типографским способом в правом верхнем углу.
Манометр показывающий (45-1279, 10-5503, 45-1009)
Паспорт.
осуществляется по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Приведены в паспорте на манометры показывающие 45-1279, 10-5503, 45-1009.
Нормативные документы, устанавливающие требования к манометрам показывающим 45-1279,10-5503, 45-1009
1. Техническая документация фирмы «Ashcroft Inc», США.
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
3. EN 837-1 «Манометры. Часть 1. Манометры с трубкой Бурдона. Размеры, метрология, требования и испытания».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
