Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ, 50660-12

Назначение

Расходомеры- счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ (далее по тексту расходомеры) предназначены для измерения расхода и объема различных жидкостей с содержанием твердых и газообразных веществ не более 3 % от объема, максимальной скоростью потока не более 12 м/с, числом Рейнольдса не ниже Re 4000, давлением до 1,6 МПа и температурой от 1 до 150 °С, протекающей по четырем металлическим напорным трубопроводам диаметром от 15 до 1800 мм.

Описание

Принцип действия расходомеров основан на высокоточном измерении времени распространения импульса ультразвуковых колебаний проходящих через жидкость в трубопроводе. При движении жидкости в трубопроводе происходит снос ультразвуковой волны, который приводит к изменению времени распространения ультразвукового сигнала: по потоку жидкости время прохождения уменьшается, а против потока возрастает. Измеренная разность времени прохождения ультразвукового сигнала по и против потока пропорциональна скорости жидкости и следовательно объемному расходу.

В состав расходомеров входят электронный блок, первичный преобразователи расхода и кабели связи с датчиками.

Первичные преобразователи расхода (УПР) представляют собой готовые элементы трубопровода с установленными на них пьезоэлектрическими преобразователями(ПЭП).

ПЭП обеспечивают излучение и прием ультразвукового сигнала. В зависимости от способа установки ПЭП относительно центральной оси трубопровода расход измеряется по одному (далее - однолучевой) или двум, трём, четырем (многолучевой УПР) ультразвуковым лучам.

Электронный блок (ЭБ) осуществляет измерение разности времени распространения сигнала по и против потока жидкости.

Расходомеры имеют четыре исполнения по алгоритму вычисления расхода:

-    ЭТАЛОН-РМ -1Л - измерение расхода от одного до четырех трубопроводов раздельно;

-    ЭТАЛОН-РМ -2 Л - измерение расхода от одного до двух трубопроводов с усреднением значений с двух пар ПЭП в соответствии с их весами;

-    ЭТАЛОН-РМ -3Л - измерение расхода одного трубопровода с усреднением значений с трех пар ПЭП в соответствии с их весами;

-    ЭТАЛОН-РМ -4Л - измерение расхода одного трубопровода с усреднением значений с четырех пар ПЭП в соответствии с их весами.

Расходомеры отображают в цифровом виде на индикаторах:

а)    в постоянном режиме:

-    расход жидкости в трубопроводах, м3/ч,

б)    по запросу оператора (пользователя):

-    объем жидкости в каждом трубопроводе, м3;

-    время работы в режиме измерения указанных параметров, ч.

Расходомеры обеспечивают вывод измеряемых параметров, а также установочной и архивной информации через последовательный интерфейс RS232/485.

Лист 2 всего листов 7

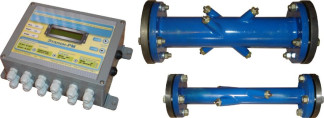

Общий вид расходомеров- счетчиков жидкости ультразвуковых многолучевых ЭТАЛОН-РМ приведен на рисунке 1:

Для защиты от несанкционированного доступа должен быть опломбирован винт крепления крышки корпуса изделия в соответствии со схемой, приведенной на рисунке 2.

Пломбирование крышки Пломбирование крепежного

винта

Рисунок 2 - Схема пломбировки расходомеров

Программное обеспечение (далее - ПО) является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательский интерфейс для считывания, программирования и изменения ПО.

ПО обеспечивает расчет часовых, суточных и месячных значений объема, времени работы и архивирование указанной информации в электронной памяти.

Глубина архивирования часовых архивных параметров не менее 1488 часов, суточных не менее 366 дней. Время хранения архивной информации в обесточенном состоянии не менее 10 лет.

Лист 3 всего листов 7

Все программное обеспечение расходомеров является метрологически значимым.

Влияние программного обеспечения на метрологические характеристики расходомеров

отсутствует.

Идентификационные данные ПО приведены в таблице 1. Т а б л и ц а 1

Калибровочные коэффициенты хранятся в энергонезависимой памяти и не могут быть изменены через какой-либо интерфейс без переключения расходомера в режим программирования. Переключатель (аппаратная перемычка) в режим программирования расположен под пломбируемой крышкой корпуса ЭБ.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диаметр условного прохода, мм,    от 15 до 1800.

Цена единицы младшего разряда индикатора ЭБ:

при индикации расхода, м3/ч    0,0001

при индикации объема, м3    0,001.

Расходомеры имеют выходные сигналы, пропорциональные расходу:

-    частотно-импульсный от 0 до 1000 Гц с весом импульса 0.01-99999 дм /имп., амплитудой не менее 4,8 В на нагрузке не менее 1 кОм;

-    токовый в диапазоне в диапазоне от 4 до 20 мА при нагрузке не более 400 Ом.

Пределы допускаемой относительной погрешности электронного блока, %, равны:

-    при измерении разницы времени распространения ультразвуковых Импульсов    ±0,2

-    при преобразовании расхода в частотно-импульсный сигнал    ±0,05

-    при преобразовании расхода в токовый сигнал    ±0,2 Диапазоны расходов расходомеров в зависимости от диаметра условного прохода УПР

(далее Ду) приведены в таблице 2.

Т а б л и ц а 2

Пределы допускаемой относительной погрешности расходомеров указаны в таблице 3.

Т а б л и ц а 3

Питание расходомеров осуществляется от сети переменного тока:

(50±1)

5

220(-33+22).

5

от 5 до плюс 50 до 80

от 84 до 106,7 от 0 до плюс 150;

от минус 40 до плюс 65; 98

60000

12

242x220x79 01200, длина 1850

-    частота, Гц

-    с коэффициентом высших гармоник до, %

-    номинальное напряжение, В Потребляемая мощность, Вт, не более Рабочие условия эксплуатации ЭБ:

-    температуре окружающей среды, °С

-    влажности окружающего воздуха, при 35 °С и ниже, %

-    атмосферном давлении, кПа Рабочие условия эксплуатации УПР:

-    температуре измеряемой среды, °С

-    температуре окружающей среды, °С

-    влажности окружающей среды при 35 °С, %, не более Надежность расходомеров:

-    средняя наработка на отказ, ч, не менее

-    средний срок службы, лет, не менее Габаритные размеры мм, не более:

-ЭБ

-УПР

Масса кг, не более:

-    ЭБ

-    УПР

Знак утверждения типа

наносится на лицевую панель электронного блока в левый верхний угол методом шелкографии и на титульный лист руководства по эксплуатации в центре типографским способом.

Комплектность

Поверка

осуществляется по документу «Инструкция. ГСИ. Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ. Методика поверки ЭТЛН.421364.002МП», утвержденного ГЦИ СИ ФГУП ВНИИР 20 апреля 2012г.

Основные средства поверки:

1.    Государственный первичный эталон массового расхода жидкости ГЭТ 63-03, погрешность при измерении расхода по эталонным расходомерам не более ± 0,1%;

2.    Государственный первичный специальный эталон объёмного и массового расхода воды ГЭТ 119-79, погрешность при измерении расхода по эталонным расходомерам не более ± 0,1%;

3.    Установка поверочная с эталонными расходомерами - счётчиками типа УПСЖ - 50 ТУ 4381-005-55749794-2005 регистрационный № 29553-05:

■    диапазон расхода от 0,1 до 50 м /ч.

■    относительная погрешность измерения расхода по эталонным расходомерам не более ±0,25 %;

4.    Частотомер электронно-счетный GFC-8131H:

■    диапазон измеряемых частот от 0,01 Гц до 120 МГц. Период 8 нс - 100 с.

■    относительная погрешность по частоте кварцевого генератора ±5 *10-6 в месяц+ 1 ед. мл. разряда.

5.    Вольтметр универсальный типа GDM-8246:

■    предел допускаемой основной погрешности по постоянному току ±0,05 % + 3 ед. мл. разряда.

Допускается применение других средств поверки с характеристиками не хуже, чем характеристики указанных средств.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры- счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ. Руководство по эксплуатации» ЭТЛН.421364.003РЭ.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым многолучевым ЭТАЛОН-РМ

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей».

2.    Технические условия «Расходомеры- счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ» ЭТЛН.421364.001ТУ.

Рекомендации к применению

- осуществление торговли и товарообменных операций;
