Резервуары горизонтальные цилиндрические двустенные стальные для нефти и нефтепродуктов РГДС, 50665-12

Назначение

Резервуары горизонтальные цилиндрические двустенные стальные для нефти и нефтепродуктов РГДС (в дальнейшем - резервуары), предназначены для измерений объема и хранения нефти и нефтепродуктов.

Описание

Резервуары представляют собой двустенные металлические емкости в форме горизонтально лежащего цилиндра с коническими днищами и в зависимости от заказа одно- или многосекционными. Конструкция резервуара предусматривает как надземную так и подземную установку.

-    для надземной установки (Н);

-    для подземной установки (П).

Резервуары оснащены люками-лазами. Заполнение резервуаров продуктом осуществляется через входной патрубок, врезаемый в крышку люка-лаза, выдача продукта осуществляется через выходные патрубки, врезаемые в крышку люка-лаза резервуара. Межстенное пространство заполнено инертным газом или антифризом (тосолом) и служит для непрерывного контроля герметичности резервуара.

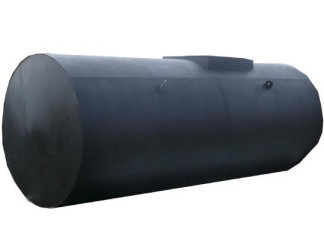

Общий вид резервуара РГДС-25 представлен на фото 1.

Рабочее давление, МПа, не более:    0,04 Условия эксплуатации:

-    температура окружающей среды, °С    от минус 40 до плюс 90;

-    атмосферное давление, кПа    от 84,0 до 106,7

-    относительная влажность при температуре 35 °С, %, не более    98 Установленный срок службы резервуаров, лет, не менее:

-    для надземной установки    20

-    для подземной установки    10

Знак утверждения типа

наносится на металлическую табличку, закрепленную на горловине резервуара методом штамповки, и на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки резервуаров входят:

-    резервуар РГДС в собранном виде;

-    комплект опор;

-    руководство по эксплуатации ТМ 0151.00.00.000 РЭ;

-    паспорт ТМ 0151.00.00.000 ПС.

Поверка

осуществляется по ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Средства поверки:

-    рулетки измерительные 5, 10, 20 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 5, 10 м по ГОСТ 7502-98;

-    линейка измерительная металлическая (0 - 500) мм по ГОСТ 427-75;

-    нутромер микрометрический (1250 - 4000) мм по ГОСТ 10-88;

-    толщиномер ультразвуковой с диапазоном измерений (0,6 - 30) мм, ПГ ± 0,1 мм;

-    динамометр (0 - 100) Н по ГОСТ 13837-79;

-    штангенциркуль ТТТЦ - II - 250 - 0,1 по ГОСТ 166-89;

-    уровень брусковый по ГОСТ 9392-89;

-    манометр КТ 0,4 по ГОСТ 2405-88;

-    комплекс градуировки резервуаров ЗОНД.

Сведения о методах измерений

Метод измерения косвенный и приведен в руководстве по эксплуатации ТМ 0151.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным цилиндрическим двустенным стальным для нефти и нефтепродуктов РГДС

1    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

2    ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия».

3    ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

4    ТУ 5265-001-03166058-2012 «Резервуары горизонтальные цилиндрические двустенные стальные для нефти и нефтепродуктов. Технические условия».

5    ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
