Сигнализаторы метана МГА-12, 50670-12

Назначение

Сигнализаторы метана МГА-12 предназначены для контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе и выдачи световой и звуковой аварийной сигнализации в случае превышения содержания горючего газа относительно порогового значения.

Описание

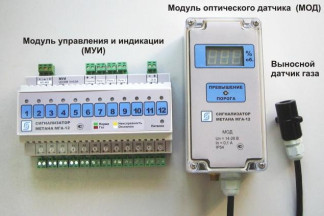

Сигнализаторы метана МГА-12 являются автоматическими стационарными многоканальными приборами непрерывного действия с диффузионной подачей газа с оптическими (инфракрасными) выносными датчиками метана. Сигнализаторы метана МГА-12 состоят из модуля индикации и управления МУИ, к которому подключаются модули оптического датчика МОД с выносным датчиком метана в количестве (1-12) шт. Для настройки МОД по радиоканалу 433 МГц используется считыватель показаний портативный СПП-1. МОД имеет отсчётное устройство - цифровой трёхразрядный семисегментный светодиодный индикатор. Принцип действия выносного инфракрасного датчика газа основан на поглощении молекулами определяемого газа энергии светового потока в инфракрасной области спектра.

Сигнализаторы метана МГА-12 обеспечивают:

-    непрерывное измерение и цифровую индикацию концентрации горючего газа;

-    выдачу световой индикации и звуковой сигнализации при срабатывании аварийной сигнализации в случае превышения содержания горючего газа относительно порогового значения;

-    ручной сброс выдачи звуковой сигнализации, выключение работы любого МОД с внешним датчиком газа;

-    коммутацию внешних цепей контактами электронных реле МУИ в случае срабатывания аварийной сигнализации, отказа МОД или выносного датчика газа, обрыва или замыкания линии связи с МОД или выносным датчиком газа, отсутствия готовности МОД во время прогрева выносного датчика газа, выключения работы хотя бы одного МОД или при блокировке аварийной сигнализации (звукового и светового сигнала, реле);

-    световую индикацию подачи электропитания, включения в работу МОД с выносным датчиков газа, отказа выносного датчика или МОД, при обрыве или замыкании линии связи с МОД или выносным датчиком газа;

-    считывание информации о состоянии и настройку параметров по интерфейсу RS-485 внешним устройством;

-    настройку параметров МОД по радиоканалу малого радиуса действия, в том числе нуля и чувствительности;

-    контроль срабатывания охранного магнитоконтактного датчика;

-    автоматическое и непрерывное самотестирование.

Схема пломбировки МОД для защиты от несанкционированного доступа показана на рисунке 2.

Программное обеспечение

Программное обеспечение сигнализатора метана МГА-12 (далее - ПО) состоит из встроенного ПО в микроконтроллеры МУИ и МОД, а также внешней программы RASOS, устанавливаемой на персональных компьютер для дистанционного считывания показаний и настройки.

Функции встроенного ПО сигнализатора метана МГА-12:

-    считывание измеренного значения концентрации газа и другой информации из выносного датчика газа, обработку и фильтрацию сигналов, индикацию измеренного значения концентрации газа;

-    сравнение измеренного значения концентрации газа с пороговым значением, формирование сигнала включения аварийной сигнализации в случае превышения порогового значения;

-    контроль напряжения питания МОД;

-    контроль выходного тока в каналах ИПЛ;

-    считывание состояния охранного датчика;

-    формирование сигналов включения реле;

-    передачу данных по радиоканалу и управления режимами работы;

-    задание режимов работы и настроечных параметров;

-    декодирования и кодирования сигналов последовательного интерфейса RS-485;

-    подсчёт контрольной суммы.

Функции внешней программы RASOS:

-    считывание и просмотр текущих значений концентрации газа;

-    настройка параметров сигнализатора.

Идентификационные данные программного обеспечения сигнализаторов метана МГА-12 приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения сигнализаторов метана МГА-12 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 32862010.

Технические характеристики

Основные метрологические и технические характеристики сигнализаторов метана МГА-12 представлены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на шильдик МОД, МУИ методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

-    сигнализатор метана МГА-12 в составе: МУИ в кол. 1 шт, МОД в кол. 1 - 12 шт;

-    руководство по эксплуатации;

-    методика поверки;

-    формуляр.

По требованию организаций, осуществляющих техническое обслуживание, ремонт и поверку дополнительно поставляется считыватель показаний СПП-1, программа RASOS на компакт-диске и ремонтная документация.

Поверка

Поверка осуществляется по документу «Сигнализаторы метана МГА-12. Методика поверки. ЕСАН.418418.001МП», утверждённому ФБУ «Ростест-Москва» 02 июля 2012 г. Основные средства поверки:

лист № 5 всего листов 5

-    поверочный нулевой газ (ПНГ) воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    ГСО-ПГС состава метан-воздух (номер по реестру № 3907-87) по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе «Сигнализаторы метана МГА-12. Руководство по эксплуатации. ЕСАН.418418.001РЭ».

Нормативные и технические документы, устанавливающие требования к сигнализаторам метана МГА-12

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ТУ 4215-003-27128047-2012 Сигнализаторы метана МГА-12. Технические условия.

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны труда.
