| Номер в госреестре | 50671-12 |
| Наименование СИ | Измерители температуры многоточечные |
| Обозначение типа СИ | Rosemount 2240 |
| Изготовитель | "Rosemount Tank Radar AB", Швеция |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2022 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители температуры многоточечные Rosemount 2240 (далее - измерители температуры) предназначены для автоматического измерения точечной температуры на различных уровнях в резервуаре продуктов различного рода: агрессивные химические жидкости, нефть, нефтепродукты, сжиженные газы.
Измеритель температуры представляет собой автономное, взрывозащищенное устройство и состоит из электронного преобразователя температуры 2240S и многоточечных датчиков температуры серий 565(NLI), 566(NL-Cryo), 765(WLS). Датчик состоит из гибкого металлического гофрированного шланга диаметром 25мм, внутри которого расположены на заданном расстоянии друг от друга до 16 термоэлементов сопротивления с номинальной статической характеристикой Pt100. Датчик серии 765(WLS) интегрирован с датчиком уровня подтоварной воды WLS длиною до 1 м, в котором расположен первый термоэлемент. Общая длина датчика температуры зависит от высоты резервуара.

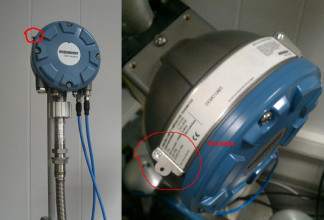

Фотографии общего вида и мест пломбировки
Датчик температуры серии 565 (NLI) и 765(WLS)
| Диапазон измерений температуры, °С | -50...+120 -20.. +250 |
| Температура рабочей среды, °С | -40 . . . +200 |
| Температура хранения и транспортирования, °С | -50 . . . +50 |
| Максимальное число термоэлементов | 16 |
| Класс допуска | 1\6DIN В |
| Датчик температуры серии 566(NL-Cryo) | |
| Диапазон измерений температуры, °С | -170...+100 |
| Температура рабочей среды, °С | -170 . . . +90 |
| Температура хранения и транспортирования, °С | -50 . . . +50 |
| Класс допуска | А |
| Максимальное число термоэлементов | 6 |
| Общая длина датчиков, м | 0 г-' 5 |
| Преобразователь температуры 2240S | |
| Предел допускаемой абсолютной погрешности преобразования температуры, °С | ± 0,1 |
| Температура окружающей среды, °С | - 40 ... + 70 |
| Напряжение питания от постоянного тока, В | ,5 7, ,0 9, |
| Температура рабочей среды, °С | -40 . . . +70 |
| Температура хранения и транспортирования, °С | -50 . . . +50 |
| Выходные сигналы | кодовый сигнал в полевую шину FISCO(Tankbus) по протоколу Field Bus Foundation |
| Степень защиты | IP66 |
| Взрывозащита | ЕмаПСТ4 |
| Г абаритные размеры, не более, мм | 177х177х143 |
| Масса, не более, кг | 2,8 |
| Измеритель температуры многоточечный 2240 | |
| Предел допускаемой абсолютной погрешности измерения температуры, °С | ± 0,5 |
| Температура рабочей среды, °С | -170 . . . +200 |
| Температура хранения и транспортирования, °С | -50...+50 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку прибора.
| Наименование | Кол-во | Примечание |
| Измеритель температуры многоточечный Rosemount 2240 | 1 | По заказу |
| Комплект запасных частей | 1 | По заказу |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основное поверочное оборудование:
-термометр цифровой прецизионный DTI-1000, диапазон измеряемых температур от -200°С до +650°С, пределы допускаемой абсолютной погрешности ± 0,03 °С;
-термостаты жидкостные прецизионные переливного типа, диапазон воспроизводимых температур от минус 150 °С до +300 °С, нестабильность ± 0,02 °С.
изложены в документе «Измеритель температуры многоточечный Rosemount 2240. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям температуры многоточечным Rosemount 2240
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3.Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 309 |
| Поверителей | 21 |
| Актуальность данных | 22.11.2024 |
