| Номер в госреестре | 50672-12 |
| Наименование СИ | Счетчики холодной воды крыльчатые |
| Обозначение типа СИ | ENBRA-711 |
| Изготовитель | "ENBRA, a.s.", Чехия |
| Год регистрации | 2012 |
| Срок свидетельства | 25.07.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики холодной воды крыльчатые ENBRA-711 Назначение средства измерений
Счетчики холодной воды крыльчатые ENBRA-711 (далее - счетчики) предназначены для измерения объема сетевой воды по санПиН 2.1.4.1074 и питьевой воды по ГОСТ Р 5123298, протекающей в системах холодного водоснабжения в диапазоне температур от 0 0С до 40 0С, при давлении не более 1,0 МПа.
Счетчик состоит из трех основных частей - корпуса, измерительного блока и отсчетного устройства.
Счетный механизм счетчика находится в рабочей жидкости, т.е. он является «мокроходом».
Принцип работы счетчика основан на преобразовании объемного расхода (скорости потока) в показания счетного устройства. Поток воды подается в корпус счетчика, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка и через выходное отверстие вытекает в трубопровод. Количество оборотов крыльчатки пропорционально объему протекшей через счетчик воды.
Корпус счетчика представляет собой отливку с резьбовыми присоединениями к трубопроводу и горловиной для размещения измерительного блока.
Отсчетное устройство устанавливается и фиксируется в корпусе.

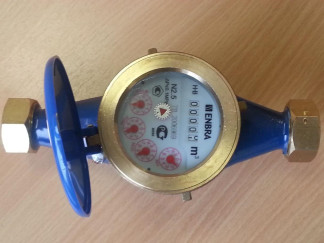

Фотография общего вида счетчика
| Класс по ГОСТ Р 50193.1 -92 | В |
| Вид монтажа | Г оризонтальный |
| Диаметр условного прохода, Ду, мм | 20 |
| Номинальный расход, Qn, м /ч | 2,5 |
| Максимальный расход, Qmax, м /ч | 5,0 |
| Переходный расход, Qt, м /ч | 0,2 |
| ф 3 Минимальный расход, Qmin, м /ч | 0,05 |
| Порог чувствительности, м /ч | 0,02 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при Q max, МПа | 0,1 |
| Пределы допускаемой относительной погрешности счетчика для | |
| холодной воды, % | |
| Qmin < Q < Qt | ±5,0 |
| Qt < Q < Qmax | ±2,0 |
| Температура измеряемой среды, °С | 0 . . . +40 |
| Температура окружающей среды, °С | +5 . . . +55 |
| Температура хранения и транспортирования, °С | -25 . . . +55 |
| Минимальная цена деления счетного устройства, м | 0,0001 |
| Емкость счетного устройства, м3 | 99999 |
| Г абаритные размеры, не более, мм | 195х94х111 |
| Масса, не более, кг | 1,8 |
| Средний срок службы, не менее, лет | 10 |
наносится на счетчик и паспорт типографским способом.
| Наименование | Кол-во |
| Счетчик ENBRA-711 | 1 |
| Паспорт | 1 |
| Штуцер | 2 |
| Прокладка | 2 |
| Гайка | 2 |
осуществляется по документу по МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
поверочная установка с диапазоном расходов от 0,05 до 10,0 м /ч, с погрешностью не более ±0,5 %.
изложены в документе «Счетчики холодной воды крыльчатые ENBRA-711. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды крыльчатым ENBRA-711
1.ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
2.ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
3. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
4. MP M03M 49 Счетчики для измерения холодной воды.
5.Техническая документация фирмы «ENBRA, a. s.», Чехия.
Осуществление торговли и товарообменных операций.
