Преобразователи давления Альбатрос p20 DELTA и Альбатрос p20, 50673-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи давления Альбатрос p20 DELTA и Альбатрос p20 Назначение средства измерений

Преобразователи давления Альбатрос p20 DELTA и Альбатрос p20 (далее -преобразователи) предназначены для непрерывного преобразования избыточного давления, абсолютного давления и разности давлений жидкости, пара и газа в нормированный аналоговый выходной сигнал постоянного тока или напряжения.

Описание

Принцип действия преобразователей основан на упругой деформации чувствительного элемента.

Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем, изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде тока или напряжения, пропорциональных измеряемому давлению.

Преобразователи давления Альбатрос p20 предназначены для измерения избыточного и абсолютного давления в жидких и газообразных средах. Имеется возможность масштабирования номинального диапазона Альбатрос p20 в 1.52 раза.

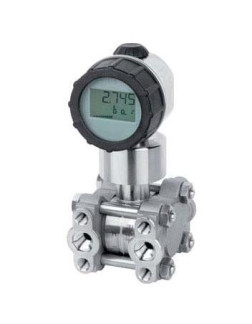

Преобразователи давления Альбатрос p20 DELTA предназначены для измерения перепада давления в жидких и газообразных средах. Имеется возможность масштабирования номинального диапазона Альбатрос p20 DELTA в 1.400 раз.

В типовом исполнении части преобразователей, соприкасающиеся с измеряемой средой изготовлены из нержавеющей стали. Возможны исполнения из других материалов, химически устойчивых к различным агрессивным средам. По заказу преобразователи изготавливаются во взрывозащищенном исполнении.

Преобразователи могут быть снабжены многофункциональным дисплеем, на который можно выводить различную информацию: измеряемое давление, выходной ток, температуру преобразователя, выходы за пределы диапазона измерений, максимальное и минимальное давление и др.

Преобразователями можно управлять с помощью переносного пульта управления (HART-коммуникатора) или через HART - модем, имеется возможность защиты от несанкционированного доступа.

Технические характеристики

Диапазон измерений избыточного давления, МПа (бар) Диапазон измерений абсолютного давления, МПа (бар) Диапазон измерений разности давлений, МПа (бар)

Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений (в зависимости от исполнения и настройки)

Пределы допускаемой дополнительной приведенной

погрешности измерений от изменения температуры

окружающего воздуха на каждые 10 °С, % от диапазона

измерений (в зависимости от исполнения и настройки)

Температура окружающего среды, °С

Масса, не более, кг

Альбатрос p20

Альбатрос p20 DELTA

Г абаритные размеры, не более, мм

Альбатрос p20

Альбатрос p20 DELTA

от минус 0,1 (1) до плюс 60 (600) от 0 до плюс 10 (100) от 0,1(1) до плюс 10 (100)

±0,1; ±0,2

±0,02

от минус 50 до плюс 85

1,6

6,5

104х173х138

140х201х150

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по МИ 1997-89 «Рекомендация ГСОЕИ. Преобразователи давления измерительные. Методика поверки».

Сведения о методах измерений

изложены в документе УНКР.406239.002/003/004/005 РЭ. Преобразователи давления Альбатрос р20. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям давления Альбатрос p20 DELTA и Альбатрос p20

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

3.ТУ    4212-026-29421521-11 «Преобразователи давления Альбатрос p20. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
