| Номер в госреестре | 50677-12 |
| Наименование СИ | Преобразователи измерительные ввода-вывода |
| Обозначение типа СИ | ACT20, MAS, MAZ, WAS, WAZ, WTS, WTZ |
| Изготовитель | "Weidmuller Interface GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 27.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи измерительные ввода-вывода серий ACT20, MAS, MAZ, WAS, WAZ, WTS, WTZ (далее - преобразователи) предназначены для аналого-цифрового и цифроаналогового преобразования сигналов электрических и неэлектрических физических величин.
Преобразователи совместно с первичными датчиками обеспечивают измерение силы тока, напряжения, частоты, температуры, гальваническое разделение входных и выходных цепей, формирование унифицированных выходных электрических сигналов, выдачу управляющих воздействий на исполнительные механизмы.
Принцип действия преобразователей заключается в приеме аналоговых сигналов с первичных преобразователей (датчиков), их обработке и выдаче выходных сигналов требуемого вида.
Основные узлы преобразователей: плата ввода-вывода, микропроцессор, перепрограммируемое запоминающее устройство (ППЗУ).
Плата ввода-вывода воспринимает сигналы от датчиков физических величин и преобразовывает их в форму, удобную для цифровой обработки. Микропроцессором рассчитываются значения этих величин и сохраняются в памяти (ППЗУ). Он же вырабатывает и сигналы управления, контроля и сигнализации.
Настройка преобразователей может осуществляться пользователем с помощью микропереключателей DIP, потенциометров или кнопок, расположенных на корпусе преобразователя или с помощью внешнего компьютера (в зависимости от модели).
Основное отличие различных серий преобразователей заключается в использовании корпусов различного вида и размера для установки преобразователей на стандартную DIN рейку и подключения.
Преобразователи изготавливаются в различных исполнениях. Информация об исполнении преобразователя содержится в коде полного условного обозначения, который для приведен на рисунках 1 - 4.

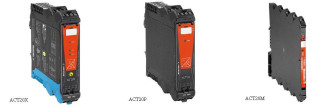

Преобразователи серии ACT20 предназначены для установки на DIN рейку. Боковая проекция преобразователей данной серии одинакова, однако ширина может отличаться, в зависимости от буквы после АСТ20.
лист № 2 всего листов 32
Преобразователи серий MAS, MAZ представляют собой компактный трехъярусный (до 6 точек присоединения проводников) корпус шириной 6,1 мм. Возможно распределение питания с помощью перемычек серии ZQV 4N.
Преобразователи серий WAS, WAZ, WTS, WTZ устанавливаются в корпуса с возможностью фронтального извлечения печатной платы с электронными компонентами, а также с разъемным подключением проводников. Боковая проекция всех корпусов одинакова, однако, в зависимости от серии (4 элемент (цифра) в наименовании преобразователя) корпуса отличаются шириной и количеством проводных подключений. Подключение проводников осуществляется с помощью винтовых (WAS, WTS) или пружинных (WAZ, WTZ) клеммных присоединений. Возможно присоединение питания с помощью перемычек типа ZQV 2.5N/2. При этом должен использоваться блок питания 9918840024 CP SNT 12W 24V 0.5A.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
| AC | PT20 | 1 | -2CI | -2CO | -ILP | -S |
-S - винтовые клеммы
-ILP - дополнительные характеристики -ILP - питается от входной измерительной цепи -OLP - питается от выходной цепи -E - упрощенная версия
-2CO - количество и тип выходных сигналов
-CO - тип выхода - «значение силы тока», 1 канал -2CO - тип выхода - «значение силы тока», 2 канала
-AO - тип выхода - «значение силы тока» или «значение напряжения», 1 канал -2AO - тип выхода - «значение силы тока» или «значение напряжения», 2 канала -SAO - тип выхода - «значение силы тока», 1 канал, не искробезопасный -2SAO - тип выхода - «значение силы тока», 2 канала, не искробезопасные -HAO - тип выхода - «значение силы тока», 1 канал, искробезопасный -2HAO - тип выхода - «значение силы тока», 2 канала, искробезопасные
-2CI - количество и тип входных сигналов
-BRIDGE - тип входа - мостовое сопротивление -CI - тип входа - «значение силы тока», 2 канала -2CI - тип входа - «значение силы тока», 2 канала
-AI - тип входа - «значение силы тока» или «значение напряжения», 1 канал
-UI - тип входа - задается с помощью ПК через подключаемый адаптер USB
-SAI - тип входа - «значение силы тока», 1 канал, не искробезопасный
-2SAI - тип входа - «значение силы тока», 2 канала, не искробезопасные
-HAI - тип входа - «значение силы тока», 1 канал, искробезопасный
-2HAI- тип входа - «значение силы тока», 2 канала, искробезопасные
-HTI - тип входа - задается с помощью ПК через подключаемый адаптер USB, 1 канал,
искробезопасный
-2HTI - тип входа - задается с помощью ПК через подключаемый адаптер USB, 2 канала,
искробезопасный
-HUI - тип входа - задается с помощью ПК через подключаемый адаптер USB, 1 канал,
искробезопасный
-M - тип корпуса и применение
-M - ширина корпуса 6,1 мм -P - ширина корпуса 22,5 мм -X - ширина корпуса 22,5 мм, барьер искрозащиты
ACT20 - название серии Analogue Conditioner Transmitter IP20
Рисунок 1.
Код полного условного обозначения преобразователей серии ACT20
HI - гальваническая изоляция 2,5 кВ
MA S Thermo-K
0...
000 °С Output select HI
Output select - возможность конфигурирования
Output select - конфигурируется диапазон выхода select - конфигурируются диапазоны входа и выхода
0.1000 °С -диапазон измеряемых температур (для Thermo и Pt100)
Thermo-K - тип входных и выходных сигналов
RPS - преобразование и гальваническая развязка измерительных сигналов с
изолированным питанием датчика. Тип входа - «значение силы тока», тип выхода - «значение силы тока».
RPSH - преобразование и гальваническая развязка измерительных сигналов с изолированным питанием датчика. Тип входа - «значение силы тока», тип выхода - настраивается с помощью DIP-переключателей». HART прозрачен.
DC/DC - преобразование и гальваническая развязка измерительных сигналов.
Тип входа и выхода задается DIP переключателями.
PT 100 - измерение сигнала термопреобразователя сопротивления типа Pt100 Thermo-K - измерение сигнала термопар типа K Thermo-J - измерение сигнала термопар типа J
S - тип клемм (S - винтовые, Z - пружинные)
MA - название серии MICROANALOG
Рисунок 2.
Код полного условного обозначения преобразователей серии MAS, MAZ
WA S 5
CCC
HF
0-20/0-10V
0-20/0-10V -диапазон работы
Для CMA - варианты входного сигнала (программируются DIP переключателями)
Для CCC, CVC, VCC, VVC - диапазон входа/диапазон выхода HF-дополнительная характеристика LP - питание от измеряемого сигнала DC - постоянное напряжение Freq - измерение частотного сигнала RTD - измерение сопротивления Termo - измерение сигнала термопар Bridge - вход измерительного мостового сопротивления 2OLP - раздвоение сигнала типа «значение силы тока»
HF - высокая частота измерения
ССС-тип входных и выходных сигналов
CMA - измерение силы тока цепей питания VMA - измерение напряжения цепей питания
CCC - преобразование и гальваническая развязка измерительных сигналов. Тип входа -«значение силы тока», тип выхода - «значение силы тока».
CVC - преобразование и гальваническая развязка измерительных сигналов. Тип входа -«значение силы тока», тип выхода - «значение напряжения».
VCC - преобразование и гальваническая развязка измерительных сигналов. Тип входа -«значение напряжения», тип выхода - «значение силы тока».
VVC - преобразование и гальваническая развязка измерительных сигналов. Тип входа -«значение напряжения», тип выхода - «значение напряжения».
PRO - преобразование и гальваническая развязка измерительных сигналов. Тип входа и выхода задается DIP переключателями.
TTA - преобразование и гальваническая развязка измерительных сигналов. Тип входа и выхода задается с помощью ПК через подключаемый адаптер USB или COM.
OLP - преобразование гальваническая развязка измерительных сигналов. Тип входа -
настраивается с помощью DIP-переключателей, тип выхода - «значение силы тока». Питание от токовой петли со стороны выхода.
5 - размер корпуса и количество подключений проводов 1 - ширина 22,5 мм, 2 разъема по 3 контакта
4 - ширина 12,5 мм, 4 разъема по 2 контакта
5 - ширина 22,5 мм, 4 разъема по 3 контакта
6 - ширина 45 мм, 8 разъемов по 3 контакта
S - тип клемм (S-винтовые, Z - пружинные)
WA - название серии WAVE ANALOG
Рисунок 3.
Код полного условного обозначения преобразователей серии WAS, WAZ
WT S
0/4-20mA
variabel
P
L
100 /4 C
variabel - заводская настройка измеряемого диапазона
0...100C - диапазон 0-100 °С variabel - заводские уставки по требованиям заказчика
0/4-20mA - значение диапазона выходного сигнала С - тип выходного сигнала C - сигнал типа «значение силы тока»
V - сигнал типа «значение напряжения»
/4 - число проводов схемы подключения датчика Pt100 /2 - двухпроводное подключение /3 - трехпроводное подключение /4 - четырехпроводное подключение
PT100 - тип подключаемого датчика
PT 100 - измерение сигнала термопреобразователя сопротивления типа Pt100 THERMO - измерение сигнала термопар
4 - ширина корпуса 12,5 мм, 4 разъема по 2 контакта
S - тип клемм (S-винтовые, Z - пружинные)
WT - название серии WAVE THERMO
Рисунок 4.
Код полного условного обозначения преобразователей серии WTS, WTZ Метрологические и технические характеристики
Основные метрологические характеристики преобразователей приведены в таблицах
1 - 4.
Основные технические характеристики преобразователей приведены в таблицах 5 - 7.
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| ACT20P-BRIDGE-S | напряжение | ± 10 мВ, ± 20 мВ, ± 30 мВ, ± 50 мВ конфигурируется | от 0 до 11 В или от 0 до 22 мА (конфигурируется) | ± 0,05 | ± 50-10-ь/К |
| ACT20M-CI-CO-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,05 | ± 100-10-6/К |
| ACT20M-CI-2C0-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,05 | ± 100-10-6/К |
| ACT20M-AI-A0-S | ток или напряжение | от 0(4) до 20 мA, от 0(2) до 10 В, от 0(1) до 5 В | от 0(4) до 20 wA, от 0(2) до 10 В, от 0(1) до 5 В | ± 0,05 | ± 100-10-ь/К |
| ACT20M-AI-A0-E-S | ток или напряжение | от 0(4) до 20 мA, от 0(2) до 10 В, от 0(1) до 5 В | от 0(4) до 20 мA, от 0(2) до 10 В, от 0(1) до 5 В | ± 0,2 | ± 150-10-ь/К |
| ACT20M-AI-2A0-S | ток или напряжение | от 0(4) до 20 мA, от 0(2) до 10 В, от 0(1) до 5 В | 2 выхода от 0(4) до 20 мA, от 0(2) до 10 В, от 0(1) до 5 В | ± 0,05 | ± 100-10-6/К |
| ACT20M-CI-C0-0LP-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 10040-ь/К |
| ACT20M-2CI-2C0-0LP-S | ток (2-канальный) | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 100-10-6/К |
| ACT20M-CI-C0-ILP-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 10040-(ТК |
| ACT20M-2CI-2C0-ILP-S | ток (2-канальный) | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 10040-(ТК |
| ACT20M-UI-A0-S | ток | от 0(4) до 20 мA | от 0(4) до 20 мA, от 0(2) до 10 В | ± 0,1 | ± 10040-ь/К |
| термопреобразователь сопротивления | PT100, PT1000, Ni100, Ni1000, 2-/3-/4-пров | от 0(4) до 20 мA, от 0(2) до 10 В | ± 0,1 | ± 10040-(ТК | |
| термопара | типы B, E, J, K, L, LR, N, R, N, R, S, T, U, W3, W5 | от 0(4) до 20 мA, от 0(2) до 10 В | ± 0,2 | ± 100-10-6/К | |
| сопротивление | от 10 Ом до 10к0м | от 0(4) до 20 мA, от 0(2) до 10 В | ± 0,1 | ± 10040-(ТК | |
| ACT20X-HAI-SA0-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 0,1 %/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| ACT20X-2HAI-2SA0-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 0,1 %/К |
| ACT20X-SAI-HA0-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 0,1 %/К |
| ACT20X-2SAI-2HA0-S | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 0,1 %/К |
Таблица 2 - Основные метрологические характеристики преобразователей измерительных ввода-вывода серии ACT20
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Абсолютная погрешность | Дополнительная погрешность от изменения температуры | |
| ACT20X-HTI-SA0-S | ток | от 0(4) до 20 мА | от 4 до 20 мА | ± 4 мкА | ± 4 мкА/К |
| термопреобразователь сопротивления | Pt100 | от 4 до 20 мА | ± 0,2 °C | ± 0,02 °C^ | |
| термопреобразователь сопротивления | Ni100 | от 4 до 20 мА | ± 0,3 °C | ± 0,03 °C/K | |
| термопара | Тип B | от 4 до 20 мА | ± 4,5 °C | ± 0,45 °C/K | |
| термопара | Тип E, J, K, L, N, T, U | от 4 до 20 мА | ± 1 °C | ± 0,1 °C/K | |
| термопара | Тип R, S, W3, W5, LR | от 4 до 20 мА | ± 2 °C | ± 0,2 °C/K | |
| ACT20X-2HTI-2SA0-S | ток | от 0(4) до 20 мА | от 4 до 20 мА | ± 4 мкА | ± 4 мкА/К |
| термопреобразователь сопротивления | Pt100 | от 4 до 20 мА | ± 0,2 °C | ± 0,02 °C/К | |
| термопреобразователь сопротивления | Ni100 | от 4 до 20 мА | ± 0,3 °C | ± 0,03 °C/K | |
| термопара | Тип B | от 4 до 20 мА | ± 4,5 °C | ± 0,45 °C/K | |
| термопара | Тип E, J, K, L, N, T, U | от 4 до 20 мА | ± 1 °C | ± 0,1 °C/K | |
| термопара | Тип R, S, W3, W5, LR | от 4 до 20 мА | ± 2 °C | ± 0,2 °C/K | |
| ACT20X-HUI-SA0-S | ток | от 0(4) до 20 мА | от 0 до 23 мА | ± 4 мкА | ± 4 мкА/К |
| напряжение | от 0 до 12 В | от 0 до 23 мА | ±20 мкВ | ± 2 мкВ/К | |
| термопреобразователь сопротивления | Pt100 | от 0 до 23 мА | ± 0,2 °C | ± 0,02 °C/К | |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Абсолютная погрешность | Дополнительная погрешность от изменения температуры | |
| ACT20X-HUI-SAO-S | термопреобразователь сопротивления | Ni100 | от 0 до 23 мА | ± 0,3 °с | ± 0,03 °C/K |
| термопара | Тип B | от 0 до 23 мА | ± 4,5 °С | ± 0,45 °C/K | |
| термопара | Тип E, J, K, L, N, T, U | от 0 до 23 мА | ± 1 °С | ± 0,1 °C/K | |
| термопара | Тип R , S, W3, W5, LR | от 0 до 23 мА | ± 2 °С | ± 0,2 °C/K | |
Таблица 3 - Основные метрологические характеристики преобразователей измерительных ввода-вывода серий MAS, MAZ
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| MAS RPS | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,1 | ± 50-10-6/К |
| MAS RPSH | ток | от 4 до 20 мА | от 0(4) до 20 мА | ± 0,1 | ± 50-10-6/К |
| от 0 до 10 В | ± 0,2 | ± 50-10-6/К | |||
| MAS DC/DC select | ток или напряжение | от 0(4) до 20 мА или от 0 до 10 В | от 0(4) до 20 мА или от 0 до 10 В | ± 0,5 | ± 150-10-6/К |
| MAZ DC/DC select | ток или напряжение | от 0(4) до 20 мА или от 0 до 10 В | от 0(4) до 20 мА или от 0 до 10 В | ± 0,5 | ± 150-10-6/К |
| MAS DC/DC select HI | ток или напряжение | от 0(4) до 20 мА или от 0 до 10 В | от 0(4) до 20 мА | ± 0,2 | ± 150-10-6/К |
| от 0 до 10 В | ± 0,3 | ± 150-10-6/К | |||
| MAZ Thermo-J 0.700 °C Output select | термопара | тип J от 0 до 700 °C | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,7 | ± 250-10-6/К |
| MAS Thermo-K 0.1000 °C Output select | термопара | тип K от 0 до 1000 °C | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,6 | ± 250-10-6/К |
| MAS Thermo-J 0.700 °C Output select | термопара | тип J от 0 до 700 °C | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,7 | ± 250-10-6/К |
| MAZ Thermo-K 0.1000 °C Output select | термопара | тип K от 0 до 1000 °C | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,6 | ± 250-10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| MAS PT100 от 0 до 100C | термопреобразователь сопротивления | PT100 2- или 3-проводный | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,5 | ± 250-10-6/К |
| MAZ PT100 от 0 до 100C | термопреобразователь сопротивления | PT100 2- или 3-проводный | от 0(4) до 20 мА/ от 0(5) до 10 В | ± 0,5 | ± 250-10-6/К |
Таблица 4 - Основные метрологические характеристики преобразователей измерительных ввода-вывода серий WAS, WAZ, WTS, WTZ
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS5 CCC 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAZ5 CCC 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 CVC 0-20mA/0-10V | ток | от 0 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 CCC 4-20/0-20MA | ток | от 4 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 CCC 0-20/4-20mA | ток | от 0 до 20 мА | от 4 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 CVC 4-20mA/0-10V | ток | от 4 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 CCC HF 0-20/0-20MA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAZ5 CCC HF 0-20/0-20MA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 CCC HF 4-20/0-20MA | ток | от 4 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 CVC HF 0-20/0-10V | ток | от 0 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 CVC HF 4-20/0-10V | ток | от 4 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS4 CCC DC 4-20/4-20MA | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAZ4 CCC DC 4-20/4-20MA | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,2 | ± 250^10-6/К |
| WAS4 CCC DC 4-20/0-20MA | ток | от 4 до 20 мА | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS4 CVC DC 4-20/0-10V | ток | от 4 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAZ4 CVC DC 4-20/0-10V | ток | от 4 до 20 мА | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 VCC 0-10V/0-20MA | напряжение | от 0 до 10 В | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAZ5 VCC 0-10V/0-20MA | напряжение | от 0 до 10 В | от 0 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 VCC 0-10V/4-20MA | напряжение | от 0 до 10 В | от 4 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAZ5 VCC 0-10V/4-20MA | напряжение | от 0 до 10 В | от 4 до 20 мА | ± 0,2 | ± 250-10-6/К |
| WAS5 VVC 0-10V/0-10V | напряжение | от 0 до 10 В | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAZ5 VVC 0-10V/0-10V | напряжение | от 0 до 10 В | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 VVC HF +-10V/+10V | напряжение | от -10 до +10 В | от -10 до +10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 VCC HF 0-10/0-20MA | напряжение | от 0 до 10 В | от 0 до 20 мА | ± 0,2 | ± 250^10-6/К |
| WAS5 VCC HF 0-10/4-20MA | напряжение | от 0 до 10 В | от 4 до 20 мА | ± 0,2 | ± 250^10-6/К |
| WAS5 VVC HF 0-10/0-10V | напряжение | от 0 до 10 В | от 0 до 10 В | ± 0,2 | ± 250^10-6/К |
| WAZ5 VVC HF 0-10/0-10V | напряжение | от 0 до 10 В | от 0 до 10 В | ± 0,2 | ± 250-10-6/К |
| WAS5 CCC LP 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,1 | ± 5040-6/К |
| WAZ5 CCC LP 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,1 | ± 5040-6/К |
| WAS5 CCC LP 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,1 | ± 5040-6/К |
| WAZ5 CCC LP 0-20/0-20mA | ток | от 0 до 20 мА | от 0 до 20 мА | ± 0,1 | ± 5040-6/К |
| WAS5 OLP | ток или напряжение | от 0(4) до 20 мА или от 0(5) до 10 В | от 4 до 20 мА | ± 0,2 | ± 150-10-6/К |
| WAZ5 OLP | ток или напряжение | от 0(4) до 20 мА или от 0(5) до 10 В | от 4 до 20 мА | ± 0,2 | ± 15040-6/К |
| WAZ4 PRO DC/DC | ток или напряжение | от ± 20 мВ до ± 200 В /от ± 0.1мА до ± 100 мА | от 0 до ±10 В/ от 0 до ±20 мА | ± 0,1 | ± 6040-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS4 PRO DC/DC | ток или напряжение | от ± 20 мВ до ± 200 В /от ± 0.1мА до± 100 мА | от 0 до ±10 В/ от 0 до ±20 мА | ± 0,1 | ± 60-10-6/К |
| WAS5 CCC 2OLP | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,2 | ± 150-10-6/К |
| WAZ5 CCC 2OLP | ток | от 4 до 20 мА | от 4 до 20 мА | ± 0,2 | ± 150-10-6/К |
| WAS6 TTA | ток, напряжение, сопротивление, термопреобразователь сопротивления, частотный сигнал | от -20 до 50 мА; от -200 до 500 мВ, от -20 до 50 В; от 10 Ом до 5 кОм; от 100 Ом до 100 кОм; PT100, PT1000, Ni100, Ni1000, Cu10, Cu25, Cu50, Cu100; от 2 Гц до 100 кГц | Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА | ± 0,1 | ± 100040-6/К |
| термопары | типы B, E, J, K, L, N, R, S, T | Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА | ± 0,2 | ± 170040-6/К | |
| WAZ6 TTA | ток, напряжение, сопротивление, термопреобразователь сопротивления, частотный сигнал | от -20 до 50 мА; от -200 до 500 мВ, от -20 до 50 В; от 10 Ом до 5 кОм; от 100 Ом до 100 кОм; PT100, PT1000, Ni100, Ni1000, Cu10, Cu25, Cu50, Cu100; от 2 Гц до 100 кГц | Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА | ± 0,1 | ± 100040-6/К |
| термопары | типы B, E, J, K, L, N, R, S, T | Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА | ± 0,2 | ± 1700-10-6/К | |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS4 PRO Freq | частота | NAMUR, PNP/NPN конфигурируется от 0 до 100 кГц | от 0(4) до 20 мА или от 0(5) до 10 В | ± 0,2 | ± 200-10"6/К |
| WAZ4 PRO Freq | частота | NAMUR, PNP/NPN конфигурируется от 0 до 100 кГц | от 0(4) до 20 мА или от 0(5) до 10 В | ± 0,2 | ± 200-10"6/К |
| WAS2 VMA V ac | напряжение от 40 до 60 Гц | от 0 до 30 / от 0 до 70 / от 0 до 130 / от 0 до 250 / от 0 до 450 В AC | от 0 до 10 В/ от 0(4) до 20 мА | ± 1,3 | ± 250-10"6/К |
| напряжение от 70 до 400 Гц | от 0 до 30 / от 0 до 70 / от 0 до 130 / от 0 до 250 / от 0 до 450 В AC | от 0 до 10 В/ от 0(4) до 20 мА | ± 2,0 | ± 250-10"6/К | |
| WAZ2 VMA V ac | напряжение от 40 до 60 Гц | от 0 до 30 / от 0 до 70 / от 0 до 130 / от 0 до 250 / от 0 до 450 В AC | от 0 до 10 В/ от 0(4) до 20 мА | ± 1,3 | ± 250-10"6/К |
| напряжение от 70 до 400 Гц | от 0 до 30 / от 0 до 70 / от 0 до 130 / от 0 до 250 / от до 450 В AC | от 0 до 10 В/ от 0(4) до 20 мА | ± 2,0 | ± 250-10"6/К | |
| WAS1 CMA LP 1/5/10A ac | ток | от 0 до 1A/ от 0 до 5Л/от 0 до 10A AC | от 4 до 20 мА | ± 0,5 | ± 200-10"6/К |
| WAZ1 CMA LP 1/5/10A ac | ток | от 0 до 1A/от 0 до 5 A/от 0 до 10A AC | от 4 до 20 мА | ± 0,5 | ± 200-10"6/К |
| WAS1 CMA 1/5/10A ac | ток | от 0 до 1A^ 0 до 5 A/от 0 до 10A AC | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,5 | ± 200-10"6/К |
| WAZ1 CMA 1/5/10A ac | ток | от 0 до 1A^ 0 до 5 A/от 0 до 10A AC | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,5 | ± 200-10"6/К |
| WAS2 CMA 5/10A uc | ток | от 0 до 5 A/ от 0 до 10 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650-10"6/К |
| WAZ2 CMA 5/10A uc | ток | от 0 до 5 A/ от 0 до 10 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650-10"6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS2 CMA 20/25/30A uc | ток | от 0 до 20 A/ от 0 до 25 A/ от 0 до 30 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650-10-6/К |
| WAZ2 CMA 20/25/30A uc | ток | от 0 до 20 A/ от 0 до 25 A/ от 0 до 30 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650-10-6/К |
| WAS2 CMA 40/50/60A uc | ток | от 0 до 40 A/ от 0 до 50 A/ от 0 до 60 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650-10-6/К |
| WAZ2 CMA 40/50/60A uc | ток | от 0 до 40 A/ от 0 до 50 A/ от 0 до 60 A AC/DC | от 0(4) до 20 мА/ от 0 до 10 В | ± 1,0 | ± 650^10-6/К |
| WAS5 PR0 Thermo | термопара | тип K от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — |
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| от 1200 °C до 1372 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| тип J от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип T от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| от -150 °C до 400 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| тип E от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| от -150 °C до 1000 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| тип N от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| от -150 °C до 1300 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | — | ||
| тип R от -50 °C | от 0(4) до 20 мА/ | ± 0,1 | |||
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| до 200 °С | от 0 до 10 В | ||||
| от 200 °С до 1760 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип S от-50 °С до 200°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 200 °С до 1760 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип B от 50 °С до 250 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 250 °С до 500 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 500 °С до 1820 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| WAZ5 PRO Thermo | термопара | тип K от -200 °С до -150°С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - |
| от -150 °С до 1200 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 1200 °С до 1372 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип J от -200 °С до -150°С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от -150 °С до 1200 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип T от-200 °С до -150°С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от -150 °С до 400 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип E от-200 °С до -150°С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от -150 °С до 1000 °С | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| тип N от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от -150 °C до 1300 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип R от -50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип S от-50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип B от 50 °C до 250 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 250 °C до 500 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 500 °C до 1820 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| WTS4 THERMO | термопара | тип K от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - |
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от 1200 °C до 1372 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип J от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | - | ||
| тип T от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,1 | |||
| Наименование | Метрологические характеристики | |||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | ||
| от-150°C до 400 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип E от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от -150 °C до 1000 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| тип N от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от -150 °C до 1300 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| тип R от -50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| тип S от-50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| тип B от 50 °C до 250 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от 250 °C до 500 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от 500 °C до 1820 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| WTZ4 THERMO | термопара | тип K от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — |
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | — | ||
| от 1200 °C до 1372 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | |||
| Наименование | Метрологические характеристики | |||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | ||
| тип J от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от -150 °C до 1200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип T от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от -150 °C до 400 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип E от-200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от -150 °C до 1000 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип N от -200 °C до -150°C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от -150 °C до 1300 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип R от -50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип S от-50 °C до 200 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от 200 °C до 1760 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| тип B от 50 °C до 250 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от 250 °C до 500 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| от 500 °C до 1820 °C | от 0(4) до 20 мА/ от 0 до 10 В | ± | 0,1 | - | ||
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WAS5 PRO RTD | термопреобразователь сопротивления | PT100/2-/3-/4-пров., №100/2-/3-/4-пров., | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,3 */ ± 0,8 ** | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 400-10-6/К |
| сопротивление | мин. 0-100 Ом, макс. 0-100 кОм, | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200-10-6/К | |
| сопротивление | 0-450 Ом | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200-10-6/К | |
| WAZ5 PRO RTD | термопреобразователь сопротивления | PT100/2-/3-/4-пров., №100/2-/3-/4-пров., | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,3 */ ± 0,8 ** | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250 40-6/К; 40 K < 100 K ± 400^10-6/К |
| сопротивление | мин. 0-100 Ом, макс. 0-100 кОм, | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200^10-6/К | |
| сопротивление | 0-450 Ом | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200^10-6/К | |
| WAS5 PRO RTD 1000 | термопреобразователь сопротивления | PT1000/2-/3-/4-пров., №1000/2-/3-/4-пров., | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,3 */ ± 0,8 ** | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250 -10-6/К; 40 K < 100 K ± 400^10-6/К |
| сопротивление | мин. 0-1 кОм, макс. 0-100 кОм, | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200^10-6/К | |
| сопротивление | 0-4,50 кОм | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,2 */ ± 0,3 ** | ± 200^10-6/К | |
| WAS5 PRO RTD Cu | термопреобразователь сопротивления | Cu 10, Cu 25, Cu 50, Cu 100; 3-/4-проводные | от 0(4) до 20 мА/ от 0 до 10 В | ± 0,3 */ ± 0,8 ** | Диапазон > 200 K ± 20040-6/К;; от 100 K до 200 K ± 250-10-6/К; |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| 40 K < 100 K ± 400-10-6/К | |||||
| WTS4 PT100/2 C 0/4-20mA | термопреобразователь сопротивления | Pt100 2-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/2 C 0/4-20mA | термопреобразователь сопротивления | Pt100 2-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/3 C 0/4-20mA | термопреобразователь сопротивления | Pt100 3-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/3 C 0/4-20mA | термопреобразователь сопротивления | Pt100 3-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/4 C 0/4-20mA | термопреобразователь сопротивления | Pt100 4-проводный | от 0(4) до 20 мA | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| WTZ4 PT100/4 C 0/4-20mA | термопреобразователь сопротивления | Pt100 4-проводный | от 0(4) до 20 мA | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WTS4 PT100/2 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 2-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/2 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 2-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/3 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 3-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/3 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 3-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/4 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 4-проводный | от 0(4) до 20 мA | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| WTZ4 PT100/4 C 0/4-20mA variabel | термопреобразователь сопротивления | Pt100 4-проводный | от 0(4) до 20 мA | Диапазон: от 100 до 600 K ± 0,1; > 600 K ±0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WTS4 PT100/4 C 4-20mA от 0 до 100C | термопреобразователь сопротивления | Pt100 4-проводный | от 0(4) до 20 мA | Диапазон: от 100 до 600 K ± 0,1; > 600 K ±0,2 | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| WTS4 PT100/2 C 4-20mA от 0 до 100C | термопреобразователь сопротивления | Pt100 2-проводный | от 0(4) до 20 мA | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/4 V 0-10V | термопреобразователь сопротивления | Pt100 4-проводный | от 0 до 10 В | Диапазон: от 100 до 600 K ± 0,1; > 600 K ±0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| WTS4 PT100/2 V 0-10V | термопреобразователь сопротивления | Pt100 2-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/3 V 0-10V | термопреобразователь сопротивления | Pt100 3-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/4 V 0-10V | термопреобразователь сопротивления | Pt100 4-проводный | от 0 до 10 В | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WTZ4 PT100/2 V 0-10V | термопреобразователь сопротивления | Pt100 2-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500-10-6/К |
| WTZ4 PT100/3 V 0-10V | термопреобразователь сопротивления | Pt100 3-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/4 V 0-10V variabel | термопреобразователь сопротивления | Pt100 4-проводный | от 0 до 10 В | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| WTS4 PT100/2 V 0-10V variabel | термопреобразователь сопротивления | Pt100 2-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K; ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/3 V 0-10V variabel | термопреобразователь сопротивления | Pt100 3-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTZ4 PT100/4 V 0-10V variabel | термопреобразователь сопротивления | Pt100 4-проводный | от 0 до 10 В | Диапазон: от 100 до 600 K ± 0,1; > 600 K ± 0,2 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 450^10-6/К |
| Наименование | Метрологические характеристики | ||||
| Преобразовываемая физическая величина | Диапазон преобразования физической величины | Диапазон выходных значений | Приведенная погрешность, % | Дополнительная погрешность от изменения температуры | |
| WTZ4 PT100/2 V 0-10V variabel | термопреобразователь сопротивления | Pt100 2-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500-10-6/К |
| WTZ4 PT100/3 V 0-10V variabel | термопреобразователь сопротивления | Pt100 3-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 200-10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/2 V 0-10V 0...100C | термопреобразователь сопротивления | Pt100 2-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 20040-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/3 V 0-10V 0.. 100C | термопреобразователь сопротивления | Pt100 3-проводный | от 0 до 10 В | ± 0,5 | Диапазон > 200 K ± 200^10-6/К; от 100 K до 200 K ± 250-10-6/К; 40 K < 100 K ± 500^10-6/К |
| WTS4 PT100/4 V 0-10V 0.. 100C | термопреобразователь сопротивления | Pt100 4-проводный | от 0 до 10 В | Диапазон: от 100 до 600 K ± 0,1; > 600K ±0.2 | Диапазон > 200 K ± 200^10-6/К; от 100 K до 200 K ± 225-10-6/К; 40 K < 100 K ± 45040-6/К |
Примечание. При определении пределов допускаемой приведенной погрешности за нормирующее значение принимается конечное значение диапазона преобразования.
* - быстрый режим измерения температуры,
** - медленный режим измерения температуры.
| Наименование | Технические характеристики | ||||
| Напряжение питания | Г абаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| ACT20P-BRIDGE-S | 10-60 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -40 до +70 | до 90 |
| ACT20M-CI-CO-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-CI-2CO-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-AI-AO-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-AI-AO-E-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от 0 до +70 | до 93 |
| ACT20M-AI-2AO-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-UI-AO-S | (24 ±7,2) В пост. тока | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-CI-CO-OLP-S | от цепи выхода | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-2CI-2CO-OLP-S | от цепи выхода | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-CI-CO-ILP-S | от цепи входа | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20M-2CI-2CO-ILP-S | от цепи входа | 114,3x6,1x112,5 | 0,1 | от -25 до +70 | до 93 |
| ACT20X-HAI-SAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-2HAI-2SAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-SAI-HAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-2SAI-2HAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-HTI-SAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-2HTI-2SAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| ACT20X-HUI-SAO-S | 19-31,2 В пост. тока | 119,2x22,5x113,6 | 0,2 | от -20 до +60 | до 90 |
| Наименование | Технические характеристики | ||||
| Напряжение питания | Г абаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| MAS RPS | (24 ±3,6) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS RPSH | (24 ±3,6) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS DC/DC select | (24 ±3,6) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAZ DC/DC select | (24 ±3,6) В пост. тока | 92x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS DC/DC select HI | (24 ±3,6) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAZ Thermo-J от 0 до 700 °C Output select | (24 ±2,4) В пост. тока | 92x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS Thermo-K от 0 до 1000 °C Output select | (24 ±2,4) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS Thermo-J от 0 до 700 °C Output select | (24 ±2,4) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAZ Thermo-K от 0 до 1000 °C Output select | (24 ±2,4) В пост. тока | 92x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAS PT100 0..100C | (24 ±2,4) В пост. тока | 88x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
| MAZ PT100 0..100C | (24 ±2,4) В пост. тока | 92x6,1x97,8 | 0,05 | от 0 до +55 | до 85 |
Таблица 7 - Основные технические характеристики преобразователей измерительных ввода-вывода серий WAS, WAZ, WTS, WTZ
| Наименование | Технические характеристики | ||||
| Напряжение питания | Габаритные размеры, мм, (длинаxширинаxвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| WAS5 CCC 0-20/0-20mA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| Наименование | Технические характеристики | ||||
| Напряжение питания | Г абаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| WAZ5 CCC 0-20/0-20mA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CVC 0-20mA/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CCC 4-20/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CCC 0-20/4-20mA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CVC 4-20mA/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CCC HF 0-20/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 CCC HF 0-20/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CCC HF 4-20/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CVC HF 0-20/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CVC HF 4-20/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS4 CCC DC 4-20/4-20MA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ4 CCC DC 4-20/4-20MA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS4 CCC DC 4-20/0-20MA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS4 CVC DC 4-20/0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ4 CVC DC 4-20/0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VCC 0-10V/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 VCC 0-10V/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VCC 0-10V/4-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 VCC 0-10V/4-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VVC 0-10V/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 VVC 0-10V/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VVC HF ±10V/±10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VCC HF 0-10/0-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VCC HF 0-10/4-20MA | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 VVC HF 0-10/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 VVC HF 0-10/0-10V | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAS5 CCC LP 0-20/0-20mA | 15 В пост. тока | 92,4x17,5x112,4 | 0,2 | от -25 до +70 | до 85 |
| Наименование | Технические характеристики | ||||
| Напряжение питания | Габаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| WAZ5 CCC LP 0-20/0-20mA | 15 В пост. тока | 92,4x17,5x112,4 | 0,2 | от -25 до +70 | до 85 |
| WAS5 CCC LP 0-20/0-20mA | 15 В пост. тока | 92,4x17,5x112,4 | 0,2 | от -25 до +70 | до 85 |
| WAZ5 CCC LP 0-20/0-20mA | 15 В пост. тока | 92,4x17,5x112,4 | 0,2 | от -25 до +70 | до 85 |
| WAS5 OLP | 12-30 В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ5 OLP | 12-30 В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 90 |
| WAZ4 PRO DC/DC | 22-253 В пост./перем. тока | 92,4x17,5x112,4 | 0,2 | от -10 до +70 | до 85 |
| WAS4 PRO DC/DC | 22-253 В пост./перем. тока | 92,4x17,5x112,4 | 0,2 | от -10 до +70 | до 85 |
| WAS5 CCC 2OLP | 12-30 В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WAZ5 CCC 2OLP | 12-30 В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WAS6 TTA | 18-264 В перем./пост. тока | 100x45x112,4 | 0,215 | от -40 до +70 | до 95 |
| WAZ6 TTA | 18-264 В перем./пост. тока | 100x45x112,4 | 0,215 | от -40 до +70 | до 95 |
| WAS6 TTA EX | 18-264 В перем./пост. тока | 100x45x112,4 | 0,2 | от -40 до +70 | до 95 |
| WAZ6 TTA EX | 18-264 В перем./пост. тока | 100x45x112,4 | 0,2 | от -40 до +70 | до 95 |
| WAS4 PRO Freq | (24±6) В пост. тока | 92,4x12,5x112,4 | 0,15 | от 0 до +55 | до 85 |
| WAZ4 PRO Freq | (24±6) В пост тока | 92,4x12,5x112,4 | 0,15 | от 0 до +55 | до 85 |
| WAS2 VMA V ac | (24±6) В пост. тока | 92,4x22,5x112,4 | 0,15 | от 0 до +50 | до 90 |
| WAZ2 VMA V ac | (24±6) В пост. тока | 92,4x22,5x112,4 | 0,15 | от 0 до +50 | до 90 |
| WAS1 CMA LP 1/5/10A ac | 13-30 В пост. тока | 72x22,5x92,4 | 0,1 | от 0 до +50 | до 80 |
| WAZ1 CMA LP 1/5/10A ac | 13-30 В пост. тока | 72x22,5x92,4 | 0,1 | от 0 до +50 | до 80 |
| WAS1 CMA 1/5/10A ac | (24±2,4) В пост. тока | 72x22,5x92,4 | 0,1 | от 0 до +50 | до 80 |
| WAZ1 CMA 1/5/10A ac | (24±2,4) В пост. тока | 72x22,5x92,4 | 0,1 | от 0 до +50 | до 80 |
| WAS2 CMA 5/10A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| WAZ2 CMA 5/10A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| WAS2 CMA 20/25/30A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| WAZ2 CMA 20/25/30A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| WAS2 CMA 40/50/60A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| WAZ2 CMA 40/50/60A uc | (24±2,4) В пост. тока | 92,4x22,5x112,4 | 0,14 | от 0 до +50 | до 80 |
| Наименование | Технические характеристики | ||||
| Напряжение питания | Г абаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| WAS5 PR0 Thermo | (24±6) В пост. тока | 92,4x22,5x112,4 | 0,1 | от 0 до +55 | до 90 |
| WAZ5 PR0 Thermo | (24±6) В пост. тока | 92,4x22,5x112,4 | 0,1 | от 0 до +55 | до 90 |
| WTS4 THERM0 | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,1 | от 0 до +55 | до 90 |
| WTZ4 THERM0 | (24±4,8) В пост тока | 92,4x12,5x112,4 | 0,1 | от 0 до +55 | до 90 |
| WAS5 PR0 RTD | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WAZ5 PR0 RTD | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WAS5 PR0 RTD 1000 | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WAS5 PR0 RTD Cu | (24±6) В пост. тока | 92,4x17,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/2 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/2 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/3 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/3 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/4 C 0/4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/2 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/2 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/3 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/3 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/4 C 0/4-20mA variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 C 4-20mA | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| Наименование | Технические характеристики | ||||
| Напряжение питания | Габаритные размеры, мм, (длинахширинахвысота) | Масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочее условие применения: относительная влажность воздуха, % | |
| 0...100С | |||||
| WTS4 PT100/2 C 4-20mA 0...100С | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/2 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/3 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/4 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/2 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/3 V 0-10V | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/2 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/3 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/4 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/2 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTZ4 PT100/3 V 0-10V variabel | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/2 V 0-10V 0...100С | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/3 V 0-10V 0...100С | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
| WTS4 PT100/4 V 0-10V 0...100С | (24±4,8) В пост. тока | 92,4x12,5x112,4 | 0,2 | от 0 до +55 | до 85 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 8 - Комплектность
| Наименование | Количество |
| Преобразователь | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу МП 50677-12 «Преобразователи измерительные ввода-вывода серий ACT20, MAS, MAZ, WAS, WAZ, WTS, WTZ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.
Средства поверки: калибратор универсальный Fluke 9100, калибратор токовой петли Fluke 705.
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ввода-вывода серий ACT20, MAS, MAZ, WAS, WAZ, WTS, WTZ
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
4. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. ГОСТ 8.558-93 Государственная поверочная схема для средств измерений температуры.
6. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
7. Техническая документация фирмы «Weidmuller Interface GmbH & Co. KG», Германия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 3143 |
| Поверителей | 19 |
| Актуальность данных | 22.11.2024 |
