| Номер в госреестре | 50679-12 |
| Наименование СИ | Генераторы инфранизкочастотные высоковольтные |
| Обозначение типа СИ | VLF-200CMF |
| Изготовитель | "High Voltage, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 27.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Генераторы инфранизкочастотные высоковольтные VLF-200CMF (далее - генераторы) предназначены для формирования высоких напряжений инфранизкой частоты.
Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения генератора и индуктивно-емкостной цепи. При этом формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны. Частота формируемых генераторами напряжений определяется частотой коммутации.
Область применения: проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях, а также объектах, имеющих значительную электрическую емкость изоляции.
Основные узлы генераторов: автотрансформатор, высоковольтный трансформатор, высоковольтный выпрямитель, реле переключения полярности, ограничительный и разрядный резисторы, киловольтметр, миллиамперметр.

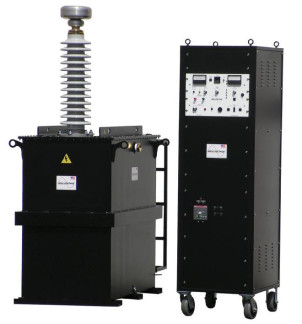

Конструктивно генераторы состоят из двух блоков: блока управления и блока высоковольтного, размещенных в закрытых металлических корпусах. Блок управления представляет собой стойку на колесах с установленным в ней пультом, на котором размещены все органы управления, индикации и коммутации. Блок высоковольтный генераторов заполнен маслом. Оба блока имеют по углам корпуса проушины для транспортировки.
В конструкции приборов предусмотрены меры безопасности - защитный выключатель для высокого напряжения при возникновении перегрузки по току, кнопки подачи и отключения высокого испытательного напряжения, устройство электромеханической блокировки.
Г енераторы относятся к ремонтируемым и восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение |
| Диапазон выходного напряжения переменного тока (амплитудное значение), кВ | От 0 до 200 |
| Частота выходного напряжения, Гц | 0,1; 0,05; 0,02 |
| Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, % | ± 2 |
| Номинальное напряжение сети питания, В | 230±10 % |
| Номинальная частота напряжения сети питания, Гц | 50/60 |
| Габаритные размеры (длинахширинахвысота), мм блока управления блока высоковольтного | 610х650x1800 1500x940x2210 |
| Масса, кг блока управления блока высоковольтного | 386 1588 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % | от - 5 до + 45 до 80 при + 30 °С |
наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 2 - Комплект поставки
| Наименование | Количество |
| Блок управления | 1 |
| Блок высоковольтный | 1 |
| Комплект кабелей | 1 |
| Руководство по эксплуатации и паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 50679-12 «Генераторы инфранизкочастотные высоковольтные VLF-200CMF. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.
Средства поверки: делитель напряжения ДН-200э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,0045-Ю^-Цтом. + 10 е.м.р.).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам инфранизкочастотным высоковольтным VLF-200CMF
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «HIGH VOLTAGE, INC», США.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
