Преобразователи измерительные постоянного тока и напряжения, переменного тока и напряжения Е856ЭЛ (пост.), Е854ЭЛ (перем.), 50680-12

Назначение

Преобразователи предназначены для линейного преобразования постоянного тока и напряжения (Е856ЭЛ) и переменного тока и напряжения (Е854ЭЛ) частотой 50 Гц в электрических цепях с номинальным напряжением до 1000 В в унифицированный выходной сигнал постоянного тока.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и передачи их по интерфейсам связи.

Конструктивно преобразователи выполнены в пластмассовом корпусе щитового крепления. Преобразователи работоспособны при установке в любом положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3 по ГОСТ 15150-69 и для работы в интервале температур от - 40 °С до + 50 °С и относительной влажности воздуха не более 95 % при температуре + 35 °С.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества интерфейсов, наличия и типа диапазонов изменения выходного аналогового сигнала.

Информация об исполнении преобразователей содержится в коде полного условного обозначения:

Е856ЭЛ - a - b - c - d - e - f,

Е854ЭЛ - a - b - c - d - e - f,

где а - диапазон измерения входного сигнала;

b - условное обозначение напряжения питания;

с - условное обозначение диапазона изменения выходного аналогового сигнала; d - условное обозначение диапазона изменения дополнительного выходного аналогового сигнала;

e - наличие интерфейсов; f - специальное исполнение.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления блока печатных плат к корпусу.

Программное обеспечение

Преобразователи оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия преобразователя с нарушением пломб. По степени защиты от преднамеренных или непреднамеренных изменений ВПО относится к уровню «А» по МИ 3286-2010.

При проведении санкционированных регламентных работ, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). Проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 1.

Таблица 1

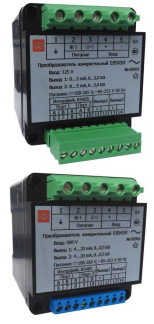

Фотографии, общий вид приборов, места нанесения маркировки и клейм

80 max

89 max

Нормальные условия эксплуатации преобразователей указаны в таблице 1. Таблица 1

Диапазоны измерения входного сигнала, диапазоны изменения выходного сигнала и сопротивление нагрузки указаны в таблице 2.

Таблица 2

Напряжение питания преобразователей соответствует значениям, указанным в таблице 3. Таблица 3

Мощность потребления преобразователей не более:

-    1 Вт от цепи входного сигнала (для параллельной цепи);

-    0,01 Вт от цепи входного сигнала (для последовательной цепи);

-    6 В-А от цепи питания.

Предел допускаемой основной приведенной погрешности преобразователей равен ± 0,5 % от нормирующего значения выходного сигнала во всем диапазоне изменений сопротивления нагрузки преобразователей.

Предел допускаемого значения основной погрешности выражен в виде приведенной погрешности. Нормирующее значение при установлении приведенной погрешности принимается равным разности между верхним и нижним значениями диапазона выходного сигнала.

Пределы допускаемых дополнительных погрешностей преобразователей, вызванных изменением влияющих величин от нормальных значений, указанных в таблице 1, не превышают:

а)    ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 40 °С и плюс 50 °С на каждые 10 °С;

б)    ± 0,5 % - при работе в условиях относительной влажности до (95 ± 3) % при (40 ±

2) °С;

в)    ± 0,5 % - при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля;

г)    ± 0,25 % - при изменении напряжения питания преобразователей от номинального значения 220 В до 253 и 85 В.

Преобразователи имеют интерфейсы RS485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ) и (или) для подключения внешних устройств.

В преобразователе устанавливается сетевой адрес от 1 до 247 и скорость обмена: 4800, 9600, 19200, 38400 бит/с. Протокол обмена данными - MODBUS RTU.

Г абаритные размеры, мм, не более Масса приборов, кг, не более Средняя наработка на отказ, ч,

76x86x80; 0,4; 100000; 15 лет.

Средний срок службы, не менее

Знак утверждения типа

наносится на этикетку преобразователя, титульный лист Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

-    преобразователь (в соответствии с заказом)    1 шт.;

-    паспорт    1 экз.;

-    руководство по эксплуатации на партию преобразователей до 10 шт.    1 экз.

Поверка

осуществляется по документам «Преобразователи измерительные постоянного тока и напряжения Е856ЭЛ. Руководство по эксплуатации. 0ПЧ.140.316», «Преобразователи измерительные переменного тока и напряжения Е854ЭЛ. Руководство по эксплуатации. 0ПЧ.140.317» раздел 4 «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.

Средства поверки: калибратор универсальный Н4-6 (± 0,01 %), магазин сопротивлений Р4831 (±

0.02.%);    прибор комбинированный цифровой Щ300 (класс точности 0,05).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям измерительным постоянного тока и напряжения Е856ЭЛ, переменного тока и напряжения Е854ЭЛ

1.    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ТУ 25-7504.216-2011 Преобразователи измерительные постоянного тока и напряжения Е856ЭЛ, переменного тока и напряжения Е854ЭЛ.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
