| Номер в госреестре | 50691-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | GX |
| Изготовитель | "A&D Company Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 05.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия GX Назначение средства измерений
Весы неавтоматического действия GX (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной (модели GX-200, GX-400, GX-600, GX-800, GX-1000). В весах предусмотрен поддонный крюк.

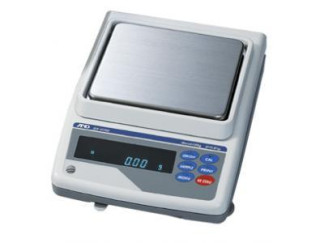

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов GX
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- автоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);
- цифровое показывающее устройство с отличающимся делением (3.4.1).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы выполняют следующие функции:
- подсчет количества образцов;
- взвешивание в процентах.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Весы выпускаются в следующих модификациях: GX-200, GX-400, GX-600, GX-800, GX-1000, GX-2000, GX-4000, GX-6100, GX-6000, GX-8000, отличающихся массой, габаритными размерами и метрологическими характеристиками.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы GX | -* | Р-3.04; P-3.05, P-3.10 | -* | -* |
*Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d) в зависимости от модификации весов приведены в таблицах 2, 3.
Таблица 2
| Наименование характеристик | GX-200 | GX-400 | GX-600 | GX-800 | GX-1000 |
| Класс точности по ГОСТ Р 53228-2008 | II | I | |||
| Максимальная нагруз -ка (Max), г | 210 | 410 | 610 | 810 | 1100 |
| Действительная цена деления, d, г | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Поверочное деление, е, г | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| Число поверочных делений (n) | 21000 | 41000 | 61000 | 81000 | 110000 |
| Диапазон уравновешивания тары | 100 % Max | ||||
| Диапазон температур, °C | от +10 до +30 | от +15 до +25 | |||
| Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 | ||||
| Масса, кг | 4,6 | ||||
| Г абаритные размеры, мм | 317x210x86 | ||||
Таблица 3
| Наименование характеристик | GX-2000 | GX-4000 | GX-6100 | GX-6000 | GX-8000 |
| Класс точности по ГОСТ Р 53228-2008 | II | II | I | II | II |
| Максимальная нагруз -ка (Max), г | 2100 | 4100 | 6100 | 6100 | 8100 |
| Действительная цена деления, d, г | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 |
| Наименование характеристик | GX-2000 | GX-4000 | GX-6100 | GX-6000 | GX-8000 |
| Поверочное деление, е, г | 0,1 | 0,1 | 0,1 | 1 | 1 |
| Число поверочных делений (n) | 21000 | 41000 | 61000 | 6100 | 8100 |
| Диапазон уравновешивания тары | 100 % Max | ||||
| Диапазон температур, °С | от +10 до +30 | от +15 до +25 | от +10 до +30 | ||
| Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 | ||||
| Масса, кг | 5,1 | ||||
| Г абаритные размеры, мм | 317x210x86 | ||||
наносится на маркировочную табличку, и на титульный лист руководства по эксплуатации. Комплектность средства измерений
1. Весы................................................................................................................................1 шт.
2. Ветрозащитная витрина........
1 шт. .1 шт. 1 экз.
3. Адаптер сетевого питания......
4. Руководство по эксплуатации
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е2, F1 по ГОСТ 7328-2001.
«Весы неавтоматического действия GX. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия GX
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров.
