| Номер в госреестре | 50692-12 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | CAU |
| Изготовитель | "CAS Corporation", Республика Корея; Фирма "CAS Corporation", Корея (срок свидетельства: 27.07.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 05.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные CAU (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.
Общий вид весов представлен на рисунке 1.

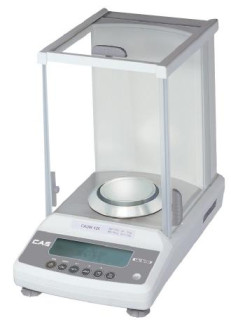

Рисунок 1 - Общий вид весов CAU
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1);
- устройство выбора единиц измерений (2.1).
Весы снабжены следующими функциями:
- взвешивание в различных единицах измерения массы (г, мг, кар);
- взвешивание в процентах;
- подсчет числа одинаковых изделий по их массе;
- внутренняя юстировка весов (кроме весов CAUY);
- автоматическая юстировка весов (кроме весов CAUY и CAUX);
- сигнализация о превышении нагрузки.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в модификациях CAUY-120, CAUX-120, CAUW-120, CAUY-220, CAUX-220, CAUW-220, CAUX-320, CAUX-320, CAUW-320, CAUW-120D, CAUW-220D, отличающихся метрологическими характеристиками.
Обозначение модификаций весов CAU имеет вид CAUX1-X2X3, где:
X1 - Y (если присутствует) - модификация без встроенного юстировочного груза;
- X (если присутствует) - модификация со встроенным юстировочным грузом;
- W (если присутствует) - модификация со встроенным юстировочным грузом, функцией юстировки в заданное время (периодическая юстировка), подсветкой дисплея;
X2 - обозначение максимальной нагрузки (Max), в граммах;
X3 - D (если присутствует) - модификация весов CAUW с двумя значениями действительной цены деления (d).
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности (I);
- значения Max, Min, e, d;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- диапазон температур;
- знак утверждения типа;
- идентификатор программного обеспечения.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Переход в сервисный режим, позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CAU Firmware | - | 2.32, 2.33, 2.34 | - | - |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы нагрузки (m) и пределы допускаемой погрешности (mpe) приведены в таблице 2.
Таблица 2
| Наименование характеристик | Обозначение модификаций | ||||
| CAUY-120 CAUX-120 CAUW-120 | CAUY-220 CAUX-220 CAUW-220 | CAUX-320 CAUX-320 CAUW-320 | CAUW- 120D | CAUW- 220D | |
| Max, г | 120 | 220 | 320 | 120 | 220 |
| Min, мг | 10 | 10 | 10 | 1 | 1 |
| Действительная цена деления, d, мг | 0,1 | 0,1 | 0,1 | до 42 г-0,01 св. 42 г-0,1 | до 82 г-0,01 св. 82 г-0,1 |
| Поверочное деление, е, мг | 1 | 1 | 1 | 1 | 1 |
| Число поверочных делений (n) | 120000 | 220000 | 320000 | 120000 | 220000 |
| Класс точности по ГОСТ Р 53228-2008 | I | ||||
| Диапазон уравновешивания тары | 100% Мах | ||||
| Диапазон температур, °C | от плюс 10 до плюс 30 | ||||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | ||||
| Г абаритные размеры весов, мм, не более | 220х330х310 | ||||
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы................................
2. Адаптер сетевого питания.....
1 шт. 1 шт. 1 шт.
3. Руководство по эксплуатации
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.3.
Основные средства поверки: гири, соответствующие классу точности Е1 по ГОСТ 7328-
2001.
Измерение массы на весах проводится согласно разделу 4.2 «Взвешивание груза» документа «Весы электронные CAU. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам электронным лабораторным CAU
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы «CAS Corporation», Республика Корея.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 1785 |
| Поверителей | 106 |
| Актуальность данных | 17.11.2024 |
