| Номер в госреестре | 50699-12 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | 3051SFC |
| Изготовитель | "Emerson Asia Pacific Private Limited", Сингапур, Фирма "Rosemount Inc.", США, Фирма "Dieterich Standard, Inc.", США, Фирма "Emerson Process Management GmbH & Co. OHG", Германия, Фирма "Beijing Rosemoun |
| Год регистрации | 2012 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.
Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.
Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-10) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Г осреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.
Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

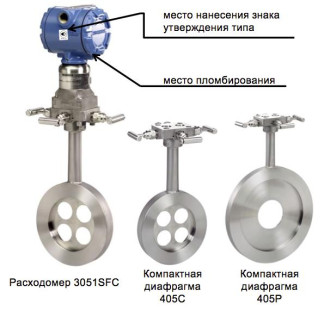

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе -клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).
Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и
405Р.
Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).
Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.
Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).
Расходомеры 30518БС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).
Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше
Расходомеры помимо обычного имеют и взрывозащищенные исполнения.
Программное обеспечение (ПО)
ПО расходомеров 3051SFС предназначено для обработки измерительной информации, индикации результатов измерений на жидкокристаллическом индикаторе, формирования выходных сигналов, настройки и проведения диагностики расходомеров.
Для вычислений расхода измеряемой среды применяется программное обеспечение с учетом результатов измерений разности давлений, температуры и давления измеряемой среды или только результатов измерений разности давлений и условно-постоянных значений температуры и давления измеряемой среды (опция D).
Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
ПО расходомеров 3051SFС обеспечивающее вычисление расхода и количества измеряемой среды, преобразование цифровых значений в токовое значение, а также вывод результатов измерений через цифровой интерфейс и на жидкокристаллический индикатор реализовано на масочной микросхеме, которая является микрокомпьютером с масочным постоянным запоминающим устройством (ПЗУ). Масочная микросхема изготавливается заводским методом с использованием маски (фотошаблона). Программное обеспечение, встроенное в микросхему, не изменяемое и не считываемое. Настройки расходомера хранятся в перезаписываемой памяти, доступ к которой ограничивается положением переключателя, расположенным внутри корпуса преобразователя расходомера. Доступ внутрь корпуса преобразователя ограничен пломбой.
Уровень защиты программного обеспечения расходомеров 3051SFС от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 3051SFC (опция D) | sm.dev.7.3.a90 | не ниже 8 | 0x7D8F | CRC16 |
| 3051SFC | 3051smv_hart-prod- rev3.a90 | не ниже 3 | 0x41CE | CRC16 |
| Измеряемая среда | жидкость, газ, пар | |||
| Диаметр условного прохода (Ду), мм | ||||
| расходомеры с диафрагмами 405С | от 50 до 300 | |||
| расходомеры с диафрагмами 405P | от 15 до 300 | |||
| Диапазоны измерений расхода | ||||
| жидкостей, м3/ч | от 0,03 до 1800 | |||
| газов, м3/мин | от 0,063 до 3810 | |||
| пара, т/ч | от 0,0243 до 292,5 | |||
| Температура измеряемой среды, °С | от - | 100 до +454 | ||
| Максимальное избыточное давле | 10 | |||
| ние измеряемой среды, МПа | ||||
| Динамический диапазон расхода в зависимости диапазона измерений разности давлений | ||||
| преобразователя 3051SMV и модификации расходомера | ||||
| Диапазон измерений | Модификация расходомера | |||
| разности давлений | Classic | Classic MV | Ultra | Ultra for flow |
| диапазон 1 | 4:1 | 4:1 | 4:1 | - |
| диапазон 2 | 8:1 | 8:1 | 6:1 | 14:1 |
| диапазон 3 | 8:1 | 8:1 | 6:1 | 14:1 |
| Пределы основной относительной погрешности при измерении расхода в зависимости от значения относительного диаметра отверстия диафрагмы и модификации расходомера для расходомеров с Ду от 50 до 200 мм1), % | ||||
| Относительный диаметр отверстия диафрагмы в | Модификация расходомера | |||
| Classic | Classic MV | Ultra | Ultra for flow | |
| Компактная диаф | С 5 О а м г а р | |||
| в=0,4 | ±1,4 | ±1,10 | ±0,9 | ±0,75 |
| в=0,65 | ±1,65 | ±1,45 | ±1,25 | ±1,15 |
| Компактная диафрагма 405Р | ||||
| в=0,4 | ±1,80 | ±1,45 | ±1,35 | ±1,30 |
| в=0,65 | ±1,80 | ±1,45 | ±1,35 | ±1,30 |
| Пределы основной относительной погрешности при измерении расхода в зависимости от значения относительного диаметра отверстия диафрагмы и модификации расходомера для расходомеров с Ду менее 50 мм и более 200 мм1*, % | ||||
| Относительный диаметр отверстия диафрагмы в | Модификация расходомера | |||
| Classic | Classic MV | Ultra | Ultra for flow | |
| Компактная диаф | рагма 405С | |||
| в=0,4 | ±1,9 | ±1,60 | ±1,4 | ±1,25 |
| в=0,65 | ±2,15 | ±1,95 | ±1,75 | ±1,65 |
| Компактная диафрагма 405P | ||||
| в=0,4 | ±2,30 | ±1,95 | ±1,85 | ±1,80 |
| в=0,65 | ±2,30 | ±1,95 | ±1,85 | ±1,80 |
| Пределы дополнительной погрешности при измерении расхода от влияния изменения температуры окружающей среды в пределах от -40 до +85 °С в зависимости от модификации расходомера на каждые 28 °С, %: - Classic и Classic MV - Ultra - Ultra for flow | от ±0,0375 до ±0,875 от ДН2) от ±0,017 до ±0,875 от ДН от ±0,065 до ±1 от измеряемого значения | |||
| Температура окружающей среды (для расходомера с ЖКИ), °С | от -40 до +853) (от -40 до +80) | |||
| Относительная влажность окружающей среды, % | от 0 до 100 | |||
| Электропитание напряжение постоянного тока, В | от 12 до 42,4 | |||
| Потребляемая мощность, Вт, не более | 1,1 | |||
| Масса расходомера, кг | от 5 до 35 | |||
| Г абаритные размеры, мм | 372x152x197 - 718x226x564 | |||
Примечания:
1. Пределы погрешности приведены без учета погрешностей определения свойств изме
ряемой среды.
2. ДН - диапазон расходов, соответствующий настроенному диапазону разности давлений.
3. Специальное исполнение от минус 51 °С.
Наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и корпус преобразователя расходомера способом наклейки.
Комплектность
Расходомер 30518БС - 1 шт.
Руководство по эксплуатации расходомера - 1 экз.
Методика поверки расходомера - 1 экз.
Методика поверки преобразователя - 1 экз.
Паспорт расходомера - 1 экз.
Примечание - Допускается вкладывать по 1 экземпляру методики поверки на партию из 5 расходомеров при отгрузке в один адрес.
осуществляется по документу МП 50699-12 «Расходомеры 3051SFC Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 08.11.2011 г.
Эталоны, применяемые при поверке:
- манометры грузопоршневые МП 6, МП 60 по ГОСТ 8291-83;
- магазин сопротивлений Р4831, диапазон измерений от 0,01 до 111111,1, погрешность 0,02/2*10-6;
- задатчики давления Воздух - 1,6, Воздух - 2,5, Воздух - 6,3 по ТУ 50.552-86
- задатчики давления Воздух - 1600 по ТУ 50-745-89;
- вольтметр универсальный В7-54/3 по ГОСТ 26104-89;
- эталоны по ГОСТ 8.461-2009 (При наличии в составе расходомера термопреобразователя сопротивления);
- микрометры МК по ГОСТ 6507-90 с диапазонами измерений (0.25; 25.50) мм, класс точности 2;
- штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм.
- нутромеры по ГОСТ 9244-75 с диапазонами измерений (10...18, 18...50, 50...100, 100...160, 160...200) мм;
- нутромеры по ГОСТ 10-88 с диапазоном измерений (75...600) мм.
Сведения о методе измерений изложены в документе «Расходомеры 3051SFC. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к расходомерам 30518ЕС
1. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
2. Техническая документация фирмы “Rosemount Inc." (США).
Осуществление деятельности в области охраны окружающей среды; осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций; выполнение государственных учётных операций.
| Зарегистрировано поверок | 825 |
| Поверителей | 29 |
| Актуальность данных | 17.09.2024 |
