| Номер в госреестре | 50703-12 |
| Наименование СИ | Счетчики жидкости и количества теплоты |
| Обозначение типа СИ | СВТУ-10М |
| Изготовитель | ООО "КИПпромэнерго", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Счетчики жидкости и количества теплоты СВТУ-10М (далее - счетчики), в зависимости от исполнения, предназначены для измерения количества теплоты (тепловой энергии) и (или) количества теплоносителя (жидкости) в водяных системах теплоснабжения, системах холодного и горячего водоснабжения (питьевой и технической воды).

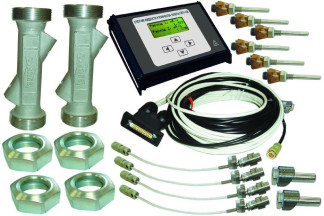

Счетчики состоят из следующих функциональных блоков:
- вычислитель;
- РУ с ультразвуковыми преобразователями расхода (РУ);
- термопреобразователи сопротивления (ТС).
Принцип работы счетчика состоит в измерении расхода теплоносителя (жидкости) и температуры теплоносителя в трубопроводах с последующим определением количества теплоты (тепловой энергии) и других параметров жидкости путем обработки измерений микропроцессорным устройством вычислителя счетчика.
Принцип определения расхода жидкости основан на измерении разности скоростей прохождения ультразвуковых сигналов по направлению и против направления потока теплоносителя (жидкости), протекающего через РУ. Температура теплоносителя на входе и выходе теплообменной системы или температура жидкости измеряется ТС.
Вычислитель по сигналам, поступающим от РУ и ТС, в зависимости от исполнения, индицирует значения количества теплоты, тепловой мощности, объема или массы теплоносителя (жидкости), температуры теплоносителя в подающем и (или) обратном трубопроводе, температуру холодной воды на источнике теплоснабжения, избыточного давления теплоносителя (жидкости), а также производит регистрацию и сохранение в памяти времени наработки и простоя, текущего времени и даты, средней измеренной температуры и давления за час и за сутки, а также времени и характера неисправностей в работе, почасовых и суточных значений количества теплоты, объема или массы теплоносителя (жидкости).
Счетчики, в зависимости от нормированных значений пределов допускаемых погрешностей при измерении количества теплоты и объема теплоносителя выпускают следующих модификаций: СВТУ-10М(М1), СВТУ-10М(М2).
В зависимости от выполняемых функций счетчики имеют следующие исполнения:
- СВТУ-10М(М1)-2, СВТУ-10М(М2)-2, СВТУ-10М(М1)-4, СВТУ-10М(М2)-4, СВТУ-10М(М1)-5, СВТУ-10М(М2)-5, СВТУ-10М(М1)-6, СВТУ-10М(М2)-6, СВТУ-10М(М1)-7, СВТУ-10М(М2)-7, СВТУ-10М(М1)-8, СВТУ-10М(М2)-8, СВТУ-10М(М1)-9, СВТУ-10М(М2)-9, СВТУ-10М(М1)-10, СВТУ-10М(М2)-10, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11, СВТУ-10М(М1)-12, СВТУ-10М(М2)-12 - предназначены для измерения и индикации отпущенного или потребленного количества теплоты, объема теплоносителя, температуры теплоносителя в подающем и обратном трубопроводах, избыточного давления теплоносителя или воды (по отдельному заказу), времени наработки (наличия напряжения в сети питания и корректной работы) или простоя (отсутствия напряжения в сети питания), а также вычисления тепловой мощности, объемного расхода теплоносителя или объемного расхода воды, массы (массового расхода) теплоносителя, текущего времени и даты;
- СВТУ-10М(М1)-1, СВТУ-10М(М2)-1, СВТУ-10М(М1)-3, СВТУ-10М(М2)-3 -предназначены для измерения и индикации объема холодной или горячей воды, ее температуры, времени наработки или простоя, а также вычисления объемного расхода воды, массы (массового расхода) воды, текущего времени и даты.
Счетчики исполнений СВТУ-10М(М1)-7, СВТУ-10М(М2)-7, СВТУ-10М(М1)-9, СВТУ-10М(М2)-9, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11 дополнительно измеряют и индицируют температуру холодной воды на источнике теплоснабжения.
Счетчики исполнений СВТУ-10М(М1)-9, СВТУ-10М(М2)-9 дополнительно измеряют и индицируют объем воды, используемой для восполнения потерь теплоносителя на источнике теплоснабжения.
Счетчики исполнений СВТУ-10М (М1)-4, СВТУ-10М(М2)-4, СВТУ-10М(М1)-5, СВТУ-10М(М2)-5, СВТУ-10М(М1)-7, СВТУ-10М(М2)-7 дополнительно индицируют разность объемных расходов теплоносителя в подающем и обратном трубопроводах.
Счетчики исполнений СВТУ-10М (М1)-10, СВТУ-10М (М2)-10, СВТУ-10М(М1)-
11, СВТУ-10М(М2)-11 дополнительно измеряют и индицируют температуру воды в системе горячего водоснабжения (ГВС), вычисляют и индицируют количество теплоты, потребленной системой ГВС.
Счетчики исполнений СВТУ-10М (М1)-10, СВТУ-10М (М2)-10, СВТУ-10М(М1)-
11, СВТУ-10М(М2)-11, СВТУ-10М(М1)-12, СВТУ-10М(М2)-12 дополнительно индицируют объемный расход теплоносителя, потребляемого системой ГВС, а также количество теплоты, потребленной в системе ГВС.
В качестве термопреобразователей сопротивления могут использоваться термопреобразователи сопротивления с номинальной статической характеристикой (НСХ) 100П для W100 = 1,385, классом точности не ниже А по ГОСТ 6651-2009. В качестве преобразователей избыточного давления могут использоваться преобразователи для преобразования избыточного давления теплоносителя (воды) в диапазоне от 0 до 2,0 МПа (от 0 до 20 кгс/см ) в пропорциональный электрический сигнал напряжением от 0 до 6 В и пределами допускаемой приведенной погрешности ± 0,45 % или аналогичные, внесенные в Государственный реестр Российской Федерации, с пределами приведенной погрешности не более ± 0,45 %.
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора. Уровень защиты программного обеспечения по МИ 3286-2010 - «А».
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенная программа SVTU-10 | SVTU-10 | Ver.1.017 | 0xA676 | CRC/CCITT (16 bit) |
Схема мест пломбировки
Таблица 1
| Счетчики при измерении количества теплоты соответствуют: - исполнений СВТУ-10М(М1)-2, СВТУ-10М(М1)-5, СВТУ-10М(М1)-6, СВТУ-10М(М1)-8, СВТУ-10М(М1)-9 | классу точности 1 по ГОСТ Р ЕН 1434-1-2006 (классу прибора С по ГОСТ Р 51649-2000) |
| - исполнений СВТУ-10М(М2)-2, СВТУ-10М(М2)-5, СВТУ-10М(М2)-6, СВТУ-10М(М2)-8, СВТУ-10М(М2)-9 | классу точности 2 по ГОСТ Р ЕН 1434-1-2006 (классу прибора В по ГОСТ Р 51649-2000) |
| Диапазон измерений температуры теплоносителя в подающем и обратном трубопроводах, °С | 0 ...150 |
| Наименьшее значение разности температуры (Dta) теплоносителя в подающем и обратном трубопроводах, °С | 3 |
| Наибольшее значение разности температуры (Dtmax) теплоносителя в подающем и обратном трубопроводах, °С | 150 |
| Пределы допускаемой относительной погрешности счетчиков при измерении количества теплоты, % - для исполнений СВТУ-10М(М1)-2, СВТУ-10М(М1)-5, СВТУ-10М(М1)-6, СВТУ-10М(М1)-8, СВТУ-10М(М1)-9 | ±(2+4Dta/Dt+0,01 Qmax/Q) |
| - для исполнений СВТУ-10М(М2)-2, СВТУ-10М(М2)-5, СВТУ-10М(М2)-6, СВТУ-10М(М2)-8, СВТУ-10М(М2)-9 | ±(3+4Дtн/Дt+0,02Qmax/Q) |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ± 0,2 |
| Пределы допускаемой относительной погрешности вычислителя при вычислении и индикации теплоты, % | ±(0,5+Ata/ At) |
| Пределы допускаемой относительной погрешности вычислителя при вычислении и индикации массы (массового расхода) теплоносителя или воды, % | ± 0,1 |
| Пределы допускаемой абсолютной погрешности вычислителя при преобразовании входных сигналов от ТС и индикации температуры, °С | ± 0,1 |
| Пределы допускаемой приведенной погрешности вычислителя при преобразовании входных сигналов от преобразователей давления в значения избыточного давления теплоносителя или воды, % (от верхнего значения диапазона измерения) | ±0,2 |
| Пределы допускаемой абсолютной погрешности при измерении времени наработки и простоя, мин | ± 1 за сутки |
| Пределы допускаемой приведенной погрешности вычислителя при преобразовании цифровых сигналов в аналоговые электрические сигналы, % (от верхнего предела изменения выходного сигнала) | ±1 |
Продолжение таблицы 1
| Класс по ГОСТ Р ЕН 1434-1-2006 | А |
| Напряжение питания, В | 220 (+10/-15%) |
| Частота, Гц | 50 ± 1 |
| Потребляемая мощность, не более, ВА | 7 |
| Степень защиты оболочки вычислителей по ГОСТ 14254-96 | IP54 |
| Средняя наработка на отказ, не менее, ч | 100000 |
| Средний срок службы, не менее, лет | 12 |
| Диаметр условного прохода Ду, мм | Условное обозначение РУ | Диапазон объемного расхода теплоносителя (воды), м3/ч | ||
| минимальный, Qmin | переходный, Qt | максимальный, Qmax | ||
| 32 | РУ-32 | 0,22 | 0,60 | 22 |
| 50 | РУ-50 | 0,7 | 1,4 | 70 |
| 65 | РУ-65 | 1,2 | 2,4 | 120 |
| 80 | РУ-80 | 1,8 | 3,6 | 180 |
| 100 | РУ-100 | 2,8 | 5,7 | 280 |
| 125 | РУ-125 | 4,5 | 8,8 | 450 |
| 150 | РУ-150 | 6,5 | 12,7 | 650 |
| 200 | РУ-200 | 11,5 | 23 | 1150 |
| 250 | РУ-250 | 18 | 35 | 1800 |
| 300 | РУ-300 | 26 | 51 | 2600 |
| 350 | РУ-350 | 35 | 69 | 3500 |
| 400 | РУ-400 | 45 | 90 | 4500 |
| 500 | РУ-500 | 71 | 141 | 7100 |
| 600 | РУ-600 | 102 | 204 | 10200 |
| 700 | РУ-700 | 140 | 277 | 14000 |
| 800 | РУ-800 | 180 | 362 | 18000 |
| 900 | РУ-900 | 230 | 458 | 23000 |
| 1000 | РУ-1000 | 285 | 565 | 28500 |
Пределы допускаемой относительной погрешности счетчиков исполнений СВТУ-10М(М1)-4, СВТУ-10М(М1)-7, СВТУ-10М(М1)-10, СВТУ-10М(М1)-11, СВТУ-10М(М1)-12
при измерении количества теплоты
Таблица 2
| Значение коэффициента. f | Значение коэффициента k | Пределы допускаемой относительной погрешности при измерении количества теплоты, при расходе теплоносителя Q | |
| Qt < Q < Qmax | Qmin < Q < Qt | ||
| 1 | 0,5 < k < 1 | ± 4 % | — |
| 1 | 0,275 < k < 0,5 | ± 5 % | — |
| 1 | 0,24 < k < 0,275 | ± 6 % | — |
| 0,95 | 0,5 < k < 1 | ± 4 % | — |
Продолжение таблицы 2
| 0,95 | 0,25 < k < 0.5 | ± 5 % | — |
| 0,95 | 0,2 < k < 0,25 | ± 6 % | — |
| 0,85 | 0,5 < k < 1 | ± 4 % | ± 6 % |
| 0,85 | 0,25 < k < 0,5 | ± 4 % | — |
| 0,85 | 0,1 < k < 0,25 | ± 6 % | — |
| 0,75 | 0,5 < k < 1 | ± 4 % | ± 6 % |
| 0,75 | 0,25 < k < 0,5 | ± 4 % | — |
| 0,75 | 0,06 < k < 0,25 | ± 5 % | — |
| 0,55 | 0,5 < k < 1 | ± 4 % | ± 6 % |
| 0,55 | 0,25 < k < 0,5 | ± 4 % | ± 7 % |
| 0,55 | 0,06 < k < 0,25 | ± 4 % | ± 8 % |
Примечания:
f - максимальное значение отношения расхода в обратном трубопроводе к расходу в подающем трубопроводе.
k = (t1-t2)/t1, где значения t1 и t2 зафиксированы в один момент времени.
Минимальное значение t1 принято равным 40 °С.
Знак «-» означает, что при этих параметрах теплоносителя погрешность не нормируется.
| Диапазон расхода , м3/ч | Пределы допускаемой относительной погрешности при измерении объема теплоносителя или воды 5v, % | |
| СВТУ-10М(М1) | СВ ТУ - 10М(М2) | |
| Qmin (включительно) до Qt | ± 3 | ± 3 |
| от Qt (включительно) до Qmax (включительно) | ± 1 | ± 2 |
наносится на переднюю панель вычислителя счетчика и на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Обозначение | Кол- во | Примечание |
| Счетчик жидкости и количества теплоты СВТУ-10М, в составе: | ШИМН.407251.003 | 1 шт. | |
| - вычислитель | ШИМН.408843.003 | 1 шт. | |
| - РУ | В соответствии с КД | до 2 шт | По заказу |
| - ТС | ШИМН.405212.001 -02 (-03, -04, -05), | до 4 шт | По заказу |
| Кабель соединительный | ШИМН.658694.005 | 1 шт. | По заказу |
| Преобразователь избыточного давления (ПД) | - | до 2 шт | По заказу |
| Имитатор расхода ИМР-01 | ШИМН.408845.001 | 1 шт. | По заказу |
Продолжение таблицы 3
| Счетчик жидкости и количества теплоты СВТУ-10М. Методика поверки. | МРБ. МП.1776-2008 | 1 экз. | |
| Счетчик жидкости и количества теплоты СВТУ-10М. Руководство по эксплуатации | ШИМН.407251.003РЭ | 1 экз. | |
| Счетчик жидкости и количества теплоты СВТУ-10М. Паспорт | ШИМН.407251.003П | 1 экз. | |
| Упаковка | ШИМН.468927.002 | 1 компл. | |
| Щиток приборный | ШИМН.301538.006 | 1 шт. | По заказу |
| Запасные части, инструменты и принадлежности (ЗИП) | ШИМН.301538.0043П | 1 компл. | По заказу |
осуществляется по документу МРБ. МП.1776-2008 «Счетчики жидкости и количества теплоты СВТУ-10М. Методика поверки» согласованной с НИИЦ БелГИМ 6.03.2008 г.
Основное поверочное оборудование:
-проливная расходомерная установка для поверки методом измерения объема, пределы допускаемой относительной погрешности ± 0,3 %, диапазон воспроизводимого расхода - в соответствии с диапазоном измерения расхода поверяемых счетчиков;
-частотомер Ч3-63, диапазон измерений от 10-4 до 108 Гц, пределы допускаемой относительной погрешности ± 0,02 %;
-имитатор расхода ИМР-01 ШИМН.408845.001. Диапазон имитируемых расходов от 0 до 30000 м /ч, пределы допускаемой относительной погрешности воспроизведения имитируемых расходов ± 0,15 % при условии контроля значений расхода с помощью частотомера;
-измеритель температуры эталонный ИТЭ, диапазон измерений от 193,15 К до 693,15 К,
-погрешность в диапазоне: 193,15 К до 505,078 К ±0,01 К505,078 К до 693,15 К
±0,03 К.
изложены в документе ШИМН.407251.003 РЭ, «Руководство по эксплуатации СВТУ 10М».
Нормативные документы, устанавливающие требования к счетчикам жидкости и количества теплоты СВТУ-10М
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ Р ЕН 1434-1-2006 «Теплосчетчики. Часть1. Общие требования».
3.ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
4.ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
5.ТУ BY 191182855.001-2011 «Счетчики жидкости и количества теплоты СВТУ-10М. Технические условия».
