Комплексы программно-технические КЭР ГАЗ, 50712-12

Назначение

Комплексы программно-технические «КЭР ГАЗ» предназначены для измерения содержания кислорода, фтористого водорода, хлорида водорода, аммиака, оксида углерода, оксида азота, закиси азота, диоксида углерода, диоксида серы, метана, этана, этилена, ацетилена, пропана, бутана, гексана и водяных паров в газовых смесях и воздухе, а также оперативного диспетчерского и автоматического контроля и управления процессами горения и промышленных выбросов.

Описание

Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса горения. Принцип действия основан на преобразовании аналоговых сигналов в цифровой код 14-разрядным аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией. Входные измерительные каналы аналоговых сигналов имеют параллельнопоследовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.

Комплекс программно-технический «КЭР-ГАЗ», конструктивно, выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных контроллеров, модулей ввода-вывода, и газоанализаторное оборудование.

Газоанализаторное оборудование, в составе комплекса, является, серийно выпускаемым, функционально законченным изделием внесенным в Государственный реестр СИ РФ. Представляет собой одноканальный прибор с двумя или тремя последовательно установленными ячейками измерения. Принцип действия ячейки для измерения оксидов углерода, азота, серы и других веществ основан на избирательном поглощении молекулами инфракрасного излучения. Ячейка для измерения содержания кислорода использует электрохимические превращения кислорода в пограничных слоях электродов. Количество измеряемых компонентов от двух до четырех (включая кислород) в зависимости от исполнения. Конструктивно газоанализаторы представляют собой единый блок со встроенным микропроцессором для задания параметров процесса измерения, обработки измеренной информации. В составе комплекса газоанализаторы устанавливаются в отдельном шкафу. Связь с остальными элементами комплекса, а также АРМ осуществляется через ETHERNET (Ethernet 10BaseT (RJ-45)).

Программно-технические комплексы «КЭР ГАЗ» имеют следующие модификации:

-    КЭР ГАЗ-1 - комплекс программно-технический на базе газоанализатора Ultramat 23, Государственный реестр № 24799-03;

-    КЭР ГАЗ-2 - комплекс программно-технический на базе газоанализатора Ultramat/Oxymat 6, Oxymat 61, Г осударственный реестр № 24802-11;

-    КЭР ГАЗ-З - комплекс программно-технический на базе газоанализатора LDS 6, Государственный реестр № 32769-06;

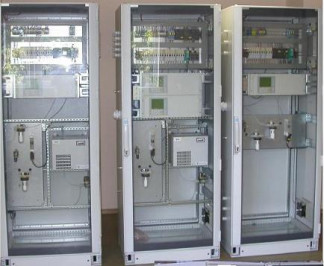

Фотография общего вида комплекса программно-технического «КЭР ГАЗ» приведена на фото 1.

Описание

Программное обеспечение комплекса имеет структуру «клиент-сервер» и выполняет следующие функции:

-    измерения технологических параметров и сохранение собранной информации в базе данных;

-    просматривать оперативные схемы с реальными значениями измерений;

-    конфигурирование логической структуры управления технологическим процессом;

-    мониторинг технологического процесса;

-    администрирование прав пользователей комплекса.

-    управление параметрами технологического процесса.

Влияние программного обеспечения на метрологические характеристики комплекса программно-технического «КЭР ГАЗ», составляет 5=0,0061 %.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

•—Оксид углерода ( CO )

± 5 ± 5 ± 4 ± 4 ± 4 ± 4 ± 2 ± 2 ± 2 ± 20 ± 20 ± 20 ± 15

± 6

Этан ( С2Н6 )

± 6

± 5

± 5

± 3

± 3

± 3

± 15

± 15

± 15

± 15

± 15

± 10

± 10

Этилен ( С2Н4 )

± 10

± 7

± 3

± 3

± 3

± 20

± 20

± 20

± 20

Ацетилен ( С2Н2 )

± 15

± 15

± 10

± 8

± 6

± 20

Пропан ( С3Н8 )

± 20

± 15 ± 6 ± 6 ± 8 ± 5 ± 20

Знак утверждения типа

наносят на специальную табличку на лицевой панели комплекса программнотехнического «КЭР ГАЗ» методом штемпелевания (шелкографии, наклейки), на титульный лист руководства по эксплуатации и паспорт изделия типографским способом.

Комплектность

Поверка

осуществляется по документу «Инструкция. Комплекс программно-технический «КЭР ГАЗ». Методика поверки. 4252-051-60329203МП», утвержденному Руководителем ГЦИ СИ ФБУ «ЦСМ Татарстан» 10 июня 2012 г.

Перечень средств измерений, применяемых при поверке:

1.    мегомметр М 4100/4, номинальное напряжение 1000 В, кт 1;

2.    калибратор постоянного напряжения и тока П320, с диапазонами 100 мВ; 1,0 В; 10 В;

10 мА; 100 мА; пг ± 0,01 %;

3.    магазин сопротивления Р4831, с диапазоном (0-1000) кОм, пг ± 0,02 %;

4.    мультиметр цифровой НР 3458А (цифровой вольтметр Щ31) с пределами измерений по напряжению постоянного тока: 100 мВ; 1,0 В и 10 В; по постоянному току: 10 мА и 100 мА, пг ± 0,01 %;

5.    калибратор-измеритель стандартных сигналов КИСС-03, кт 0,05;

6.    частотомер электронно-счетный Ч3-63, пг ± 0,09-10"

7.    государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) ТУ6-16-2965-01, эталоны сравнения Хд.2.706.138-ЭТ, Хд.2.706.136.

8.    Поверочные газовые смеси эталонные материалы (ПГС-ЭМ) «ВНИИМ им Д.И. Менделеева» в баллонах под давлением по МИ 2590-2004.

9.    поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением ТУ6-21-5-85, поверочный нулевой газ (ПНГ) азот в баллонах под давлением по ГОСТ 9392-74

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» «Руководства по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексу программно-техническому «КЭР ГАЗ»

1.    ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.

2.    Комплексы программно-технические КЭР ГАЗ. Технические условия 4252-051-60329203-2012 ТУ.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
