| Номер в госреестре | 50713-12 |
| Наименование СИ | Установки поверочные трубопоршневые двунаправленные |
| Обозначение типа СИ | BiPr-MA |
| Изготовитель | "METRON S.A. ENERGY APPLICATIONS", Греция |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 1 год - для передвижных (мобильных); 2 года - для стационарных |
| Описание типа | скачать |
Установки поверочные трубопоршневые двунаправленные BiPr-MA Назначение средства измерений
Установки поверочные трубопоршневые двунаправленные BiPr-MA (далее - ТПУ), являются рабочими эталонами 1-го или 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» и предназначены для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего клапана.
ТПУ выпускаются в стационарном и передвижном исполнениях. По конструкции ТПУ могут изготавливаться U-типа и S-типа («хвост скорпиона»).
ТПУ 1- го разряда поверяют с применением весов или эталонных мерников 1-го разряда. ТПУ 2- го разряда поверяют с применением ТПУ 1- го разряда и компаратора.
При работе ТПУ и поверяемое (калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий клапан ТПУ с помощью привода поворачивают в положение "запуск" и в поток жидкости, проходящей через корпус ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, калибровки и контроля метрологических характеристик (погрешности) СИ основан на сравнении количества жидкости, прошедшей через ТПУ с известным значением вместимости измерительного участка и через СИ. Для работы совместно с ТПУ применяют измерительно-вычислительные комплексы, утвержденных типов. Для контроля параметров потока применяют средства измерений, утвержденных типов.
Маркировка взрывозащиты 2 Exdeia IIC T1/ITB T6 X.

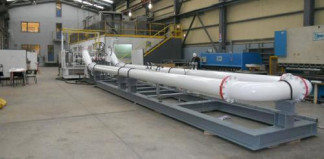

Общий вид ТПУ показан на рисунке 1.
Таблица - 1
| Наименование характеристики | Значение характеристики* | ||||||||||
| Номинальное значение вместимости измерительного участка, м3 | от 0,2 до 85,0 | ||||||||||
| Доверительная относительная погрешность при доверительной вероятности 0,99, %, не более - ТПУ 1-го разряда - ТПУ 2-го разряда | ± 0,05 ± 0,10 | ||||||||||
| Параметры электрического питания: - род тока - напряжение, В - частота, Гц | переменный, одно- или трехфазный 220+22-зз ; 380+38-57 50 ± 1 | ||||||||||
| Г абаритные размеры: - длина, м, не более - ширина, м, не более - высота, м, не более | 24.0 3.0 3.0 | 36.0 3.0 3.0 | 36.0 3.0 3.0 | 36.0 3.0 3.0 | 36.0 3.0 4.0 | 36.0 4.0 4.0 | 48.0 4.0 4.0 | 48.0 4.0 4.0 | 48.0 5.0 5.0 | 48.0 5.0 6.0 | 48.0 6.0 6,0 |
| Номинальное значение диаметра измерительного участка, мм (дюйм) | 101,6 (4) | 152,4 (6) | 203,2 (8) | 254 (10) | 304,8 (12) | 355,6 (14) | 406,4 (16) | 508 (20) | 609,6 (24) | 762 (30) | 914,4 (36) |
| Масса, т, не более | 4 | 6 | 8 | 10 | 12 | 14 | 15 | 20 | 25 | 30 | 40 |
| Условия эксплуатации: - рабочая среда - наибольшее значение расхода рабочей среды, м3/ч - номинальное давление, МПа - диапазон температуры рабочей среды, °С | вода, нефть, нефтепродукты, сжиженный газ, газовый конденсат | ||||||||||
| 545 | 820 | 1095 | 1370 | 1645 | 1920 | 2190 | 2740 | 3290 | 4110 | 4935 | |
| 2,0; 5,0; 10,0; 15,0. от минус 29 до 150 | |||||||||||
| Средняя наработка на отказ, ч | 6000 | ||||||||||
| Средний срок службы, лет | 15 | ||||||||||
| * - в зависимости от заказа | |||||||||||
наносится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортной табличке ТПУ методом офсетной печати или в виде наклейки.
Установка поверочная трубопоршневая двунаправленная BiPr-MA Руководство по эксплуатации Методика поверки (по заказу)
1 шт.
1 экз. 1 экз.
осуществляется по одному из следующих документов, в зависимости от наличия эталонных
СИ:
- МИ 1972-95 Рекомендация « ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
- МИ 3209-2009 Инструкция «ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
Мерники эталонные 1-го разряда с пределами допускаемой основной относительной погрешности ± 0,02 %;
Весы эталонные с пределами допускаемой относительной погрешности ± 0,05 %; Установки поверочные 1- го разряда с пределами допускаемой относительной погрешности ± 0,05 %.
Методика измерений приведена в Руководстве по эксплуатации установок поверочных трубопоршневых двунаправленных BiPr-MA.
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным BiPr-MA
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 Техническая документация фирмы «METRON S.A. ENERGY APPLICATIONS», Греция.
Выполнение работ и (или) услуг по обеспечению единства измерений на предприятиях нефтедобывающей, нефтеперерабатывающей и других отраслей промышленности.
