Анализаторы кислорода Delta-F310E мод. 310E-H00100-B-LS-110, 50716-12

Назначение

Анализаторы кислорода Delta-F310E модель 310Е-Н00100-Б-Ь8-110 (далее - анализаторы) предназначены для автоматического непрерывного измерения объемной доли кислорода в воздухе рабочей зоны и в технологических газах в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО «Праксайр Волгоград», г. Волгоград.

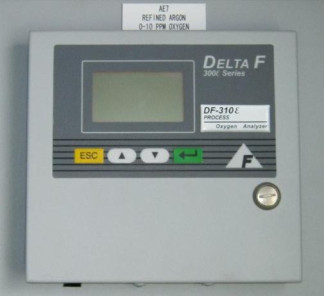

Описание

Анализатор состоит из первичного преобразователя электрохимического типа, аналогоцифрового преобразователя, микропроцессорного блока, осуществляющего управление работой анализатора, блока питания.

Результаты измерений и команды управления отображаются на жидкокристаллическом дисплее. Для передачи информации на внешние устройства предусмотрен интерфейс: RS-232C или RS-485.

Первичный преобразователь анализатора представляет собой электрохимическую ячейку, заполненную жидким электролитом на основе КОН, и систему основных и вспомогательных электродов. В ячейке создается электрический ток, величина которого определяется количеством молекул кислорода, оседаемых на катоде. Ток между катодом и анодом ячейки прямо пропорционален концентрации кислорода в анализируемом газе. Вспомогательные электроды защищают измерительные электроды от разрушающего воздействия загрязнений, которые попадают в электролит с анализируемым газом.

Блок микропроцессора обеспечивает управление процессом измерения, а также позволяет проводить калибровку и диагностику неисправностей анализатора.

Корпус анализатора имеет щитовое исполнение. В его состав также входит система из четырех реле, служащих для подачи звуковых и световых сигналов в случае появления какой-либо неисправности в работе прибора, а также сигнализирующих о достижении заданного значения содержания кислорода в анализируемом газе. Анализатор способен измерять содержание кислорода в таких газах, как N2, H2, CO, Ar, фреоны, углеводороды и т.д.

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение является неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.

Технические характеристики

Диапазон измерений объемной доли О2, млн-1 Пределы допускаемой основной приведенной погрешности, %

от 0 до 100 ±10

Пределы допускаемой дополнительной относительной погрешности при измерении окружающей температуры в пределах рабочих условий, на каждые 10 °С, %, не более Напряжение питания:

±0,5

от 100 до 240

24

25

220х210х220

4,6

от 0 до плюс 45

-    напряжение переменного тока, В

-    напряжение постоянного тока, В Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более Температура окружающей среды, о С

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации анализатора типографским способом.

Комплектность

Анализатор кислорода Delta-F310E модель 310E-H00100-B-LS-110 Электролит для датчика кислорода (водный раствор гидроксида калия - КОН)

1 шт. 1 компл. 1 экз. 1 экз.

Руководство по эксплуатации Методика поверки

Поверка

осуществляется в соответствии с документом МП 50716-12 «Инструкция. Анализаторы кислорода Delta-F310E модель 310E-H00100-B-LS-110. Методика поверки», разработанным и утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в марте 2012 г.

Основные средства поверки:

-    ГСО-ПГС состава O2/N2 № 3713-87, ТУ 6-16-2956-92;

-    азот газообразный особой чистоты 99,999%, сорт 1, по ГОСТ 9293-74 в баллонах под давлением, по ТУ 6-16-2956-92

-    генератор газовых смесей ГГС 03-03 по ШДЕК.418313.001 ТУ.

Сведения о методах измерений

приведены в документе «Анализаторы кислорода Delta-F310E модель 310Е-Н00100-Б-Ь8-110. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода Delta-F310E модель 310Е-Н00100-Б-Ь8-110

1.    ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

2.    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
