| Номер в госреестре | 50717-12 |
| Наименование СИ | Анализаторы серы |
| Обозначение типа СИ | RX-360SH |
| Изготовитель | "Tanaka Scientific Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы RX-360SH (далее анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах, включая керосины, лигроины, газойли, тяжелые дизельные топлива.
Принцип действия анализаторов основан на энергодисперсионном рентгенофлуоресцентном спектральном методе.
Анализаторы состоят из измерительной ячейки, источника рентгеновского излучения, блока детектора, блока регистрации и управления сигналом. В качестве источника излучения используется компактная рентгеновская трубка. В качестве блока детектора используется пропорциональный счетчик квантов. Под действием рентгеновского излучения, вырабатываемого рентгеновской трубкой, поверхность образца испускает вторичное излучение, являющееся характеристикой элементного состава образца. Счетчик детектирует рентгеновские лучи, испускаемые поверхностью образца, и выделяет полосу излучения с заданной энергией. Для количественного анализа используется часть спектра флуоресценции, соответствующая определяемому элементу (сера). Выделение полосы излучения осуществляется при помощи анализатора интенсивности импульсов.
Анализаторы представляют собой портативные автоматические приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию выходной информации.
Анализаторы управляются от встроенного микропроцессора с помощью клавиатуры, оснащены алфавитно-цифровым дисплеем и встроенным принтером, и имеют интерфейсы для подключения внешнего компьютера и принтера. Анализаторы имеют встроенную память на 1000 измерений. Данные из памяти могут быть выведены на дисплей или отправлены на ПК через RS232C интерфейс.

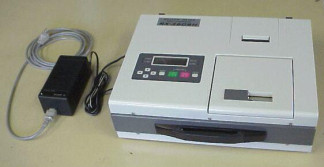

Внешний вид анализаторов приведен на рисунке 1.
Анализатор имеет встроенное программное обеспечение (в дальнейшем ПО), установленное на микропроцессор и предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычислений идентификатора ПО |
| «ПО SULFURMETER RX» | «SULFURMETER RX» | 2.04 | F31FBB4105FCEB7A 772BA7FC1EDD52FC | MD5 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли серы в нефтепродуктах, % | 0,003 - 6,0 |
| Пределы допускаемой относительной погрешности | |
| анализатора1, % в диапазонах измерений: | |
| от 0,003 до 0,01 % | ± 15,0 |
| св. 0,01 до 0,1 % | ± 10,0 |
| св. 0,1 до 6,0 % | ± 5,0 |
| Повторяемость результатов измерений массовой доли серы в | 0,5 от пределов допускаемой |
| нефтепродуктах, %, не более | относительной погрешности |
| Время измерения, с | от 10 до 990 (выбирается |
| пользователем) | |
| Объем пробы, мл | от 5 до 10 |
| Напряжение питания, В | 100/240 +10% -15% |
| Частота, Гц | 45/66 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры, мм | |
| длина | 420 |
| ширина | 350 |
| высота | 140 |
| Масса, кг | 11 |
| Средний срок эксплуатации, лет | 10 |
Условия эксплуатации:
от 10 до 30 80
от 84 до 107 20 000
- диапазон температур окружающей среды, С
- диапазон относительной влажности воздуха, %, не более
- диапазон атмосферного давления, кПа Время средней наработки на отказ, ч
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки
| Таблица 3 | |
| Наименование | Количество |
| Основной блок RX-360SH | 1 шт. |
| Блок питания (входное напряжение - 100-240 В) | 1 шт. |
| Шнур электропитания | 1 шт. |
| Измерительная ячейка (тефлоновая) | 5 шт. |
| Приспособление для сборки измерительных ячеек | 1 шт. |
| Приспособление для разборки измерительных ячеек | 1 шт. |
| Майларовая пленка | 3 рулона |
| Подставка для измерительных ячеек | 1 шт. |
| Рулонная бумага для принтера | 1 шт. |
| Запасная красящая лента для принтера | 1 шт. |
| Держатель бумаги для принтера | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 242-1312-2012 | 1 экз. |
осуществляется по документу МП 242-1312-2012 «Анализаторы серы RX-360SH. Методика поверки», утверждена ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 22 января 2012 г.
Основные средства поверки: стандартные образцы массовой доли серы в нефти и нефтепродуктах ГСО 9033-2008.. ..9042-2008, 9487-2009, 8171-2002, 8172-2002.
Методики измерений приведены в документах:
- «Анализаторы серы RX-360SH. Руководство по эксплуатации»;
- ГОСТ Р 50442-92 «Нефть и нефтепродукты. Рентгено-флуоресцентный метод определения серы»;
- ГОСТ Р 51947-2002 «Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
- ASTM D 4294-07 «Стандартный тестовый метод определения серы в нефти и нефтепродуктах методом энергодисперсионной рентгенофлуоресцентной спектрометрии»
Нормативные и технические документы, устанавливающие требования к анализаторам серы RX-360SH
Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
| Зарегистрировано поверок | 90 |
| Поверителей | 10 |
| Актуальность данных | 17.09.2024 |
