| Номер в госреестре | 50720-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | OCX 8800, 5081 FG |
| Изготовитель | "Emerson Process Management / Rosemount Analytical, Inc.", США, Фирма "Emerson Process Management / Rosemount Analytical, Inc.", Мексика |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы OCX 8800, 5081 FG (далее - газоанализаторы) предназначены для непрерывного измерения содержания кислорода и продуктов неполного сгорания в дымовых газах, образующихся при сжигании топлива в котельных, теплоэлектростанциях, в печах для сжигания мусора, установках для отжига.
Принцип действия газоанализаторов основан на электрохимическом определении содержания кислорода (OCX 8800, 5081 FG) и термокаталитическом определении содержания продуктов сгорания в пересчете на оксид углерода. (OCX 8800).
Конструктивно газоанализаторы 5081 FG представляет собой керамическую трубку, на одном конце которой внутри расположен сенсор из оксида циркония, на другой -устройство для подачи градуировочного газа и электронный блок. Внешняя защитная трубка изготавливается в зависимости от температуры анализируемой среды из алюминия, муллита или других сплавов.

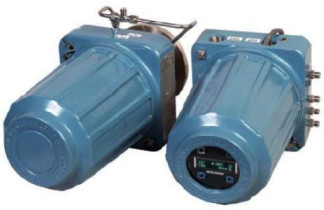

Газоанализаторы OCX 8800 состоят из двух блоков: аналитического и электронного. Каждый блок помещен в собственный корпус. Конструкция газоанализаторов OCX 8800 позволяет легко заменить при неисправностях сенсоры и электронику в полевых условиях. Электронный блок газоанализаторов OCX 8800 может монтироваться непосредственно на аналитическом блоке или отдельно на расстоянии до 45 м. Отбор пробы производится при помощи воздушного аспиратора.
Для измерения содержания кислорода в газоанализаторах OCX 8800, 5081 FG использованы сенсоры из оксида циркония, принцип действия которых основан на уравнении Нернста. Необходимая для реализации этого метода температура измерительной ячейки в моделях OCX 8800 обеспечивается нагревателем. В газоанализаторе 5081 FG для нагрева измерительной ячейки до необходимой температуры используется измеряемый газ.
Термокаталитический сенсор включает два терморезисторных элемента, один из которых покрыт инертным материалом и является сравнительным, другой покрыт катализатором и является активным элементом.
При прохождении через сенсор продукты сгоревшие неполностью в результате технологического процесса окисляются на поверхности катализатора, что сопровождается выделением тепла, повышением температуры активного элемента и изменением его сопротивления. Разность сопротивлений между двумя элементами пропорциональна суммарному содержанию продуктов неполного сгорания в анализируемом газе. Термокаталитический сенсор градуируют по оксиду углерода и, соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле оксида углерода.
Газоанализаторы устанавливают непосредственно в дымовой трубе. Измерения выполняют при высоких температурах, соответствующих условиям протекания технологического процесса.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Flash, Programmed, OCX 8800 CPU | Flash, Programmed, OCX 8800 CPU ver.# 6.02.006 | ver.# 6.02.006 | 0027B727 | MD5 |
| Prom, Programmed, 5081FG HART CPU | Prom, Programmed, 5081FG HART CPU ver.# 2.10.0 | ver.# 2.10.0 | 02E85A00 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 2955-2010 соответствует уровню:
- «А» - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики газоанализаторов.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| ОСХ 8800 | 5081 FG | |
| Диапазон измерений: - объемной доли кислорода, % - объемной доли продуктов сгорания в пересчете на оксид углерода, -1 млн % | 0 - 1 0 - 40 0 - 1000 0 - 5 | 0 - 25 |
| Пределы допускаемых значений абсолютной погрешности измерений объемной доли кислорода, % | ± 0,1 (в диапазонах 0 - 1, 0 - 2,5) | ± 0,1 (в диапазоне 0 - 2,5) |
| Пределы допускаемых значений относительной погрешности измерений объемной доли кислорода, % | ± 4 (в диапазоне св. 2,5 - 40) | ± 1,5 (в диапазоне св. 2,5 - 25) |
| Пределы допускаемых значений приведенных к верхнему пределу диапазона погрешности измерений объемной доли продуктов сгорания в пересчете на оксид углерода, % | ± 3 | - |
| Время установления показаний, To,9, с - по каналу кислорода, % - по каналу продуктов сгорания | 10 25 | 10 |
| Параметры питания | 110 В / 240 В, 48 - 62 Гц | от 12 В до 30 В пост. тока |
| Потребляемая мощность, Вт, не более | 800 | 0,9 |
| Длина зонда, м | от 0,46 до 2,74 | от 0,46 до 1,22 |
| Масса, кг, не более | 22 | 4,5 |
| Условия применения: - температура анализируемого газа, оС - температура окружающей среды, оС аналитический блок электронный блок | от 0 до 1427 от минус 40 до 100 от минус 40 до 65 | от 550 до 1400 от минус 40 до 149 от минус 20 до 65 |
наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 3: Таблица 3
| Наименование | Количество |
| 1. Газоанализатор OCX 8800 или 5081 FG | 1 экземпляр |
| 2. Комплект ЗИП | 1 комплект |
| 3. Эксплуатационная документация | 1 комплект |
| 4. Инструкция по поверке | 1 экземпляр |
осуществляется в соответствии с документом «Инструкция. Газоанализаторы OCX 8800, 5081 FG. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. Основные средства поверки:
- ГСО 3854-87, ГСО 9125-08 на CO и ГСО 3712-87, ГСО 3716-87, ГСО 3717-87, ГСО 3728-87, O2 по ТУ 6-16-2956-01.
Руководства по эксплуатации на газоанализаторы OCX 8800 и 5081 FG.
Нормативные документы, устанавливающие требования к газоанализаторам
1. ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
3. Техническая документация фирмы-изготовителя.
