| Номер в госреестре | 50730-12 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | МИДА-15 |
| Изготовитель | ЗАО "Микроэлектронные датчики и устройства" (МИДАУС), г.Ульяновск |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Датчики давления МИДА-15 (далее - датчики) предназначены для пропорционального преобразования избыточного давления, абсолютного давления и разности давлений в выходной сигнал в виде напряжения постоянного тока или цифровой сигнал интерфейса UART со специальным протоколом обмена Mida, либо цифровой сигнал интерфейса RS485 с протоколом обмена на базе протокола Modbus или с протоколом обмена Mida.
Принцип действия датчиков давления основан на упругой деформации чувствительного элемента.
Под воздействием измеряемого давления происходит изменение выходного напряжения мостовой тензорезисторной схемы чувствительного элемента на основе структуры «кремний на сапфире», которое усиливается и преобразуется в нормированный выходной сигнал постоянного тока или цифровой сигнал, пропорциональный давлению. Электронная схема находится внутри корпуса из нержавеющей стали.
Модификация ДА предназначена для измерений абсолютного давления, ДИ - для измерений избыточного давления, а ДД - для измерений разности давлений.

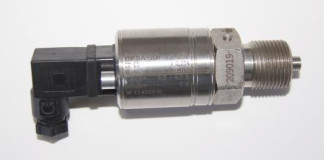

Рис. 1. Общий вид датчиков давления МИДА-15
Взрывозащищенные датчики моделей МИДА-15-Ex имеют маркировку взрывозащиты "РОЕхiaIУ0ExiaIIВT4", соответствуют требованиям ГОСТ Р 51 330.0, ГОСТ Р 51330.10 и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Вид взрывозащиты датчиков "искробезопасная электрическая цепь".
На датчиках давления МИДА-15 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование | Номер версии программного обеспечения | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО датчика давления с протоколом Mida и интерфейсом UART | FD S_MIDA_UART | 01.001.000 | 0x5709FDE7 | CRC32 |
| Встроенное ПО датчика давления с протоколом Mida и интерфейсом RS485 | FDS_MIDA_RS485 | 01.002.000 | 0xC6589BB5 | |
| Встроенное ПО датчика давления с протоколом Modbus | FDS_MDB_RS485 | 01.003.000 | 0x12E98A0E |
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Основные технические характеристики датчиков давления приведены в таблице 2.
Таблица 2.
| Пределы измерений, МПа (в зависимости от модификации) | от 0,01 до 160 |
| Пределы допускаемой основной погрешности, % от диапазона изменения выходного сигнала | от ± 0,15 до ± 0,5 |
| Зона дополнительной погрешности от влияния изменения температуры окружающего воздуха, % от диапазона изменения выходного сигнала* | от ± 0,15 до ± 0,5 |
| Диапазон рабочих температур, оС | от минус 40 до плюс 80 |
| Масса, кг (в зависимости от модификации) | от 0,2 до 0,35 |
| Г абаритные размеры, мм (в зависимости от модификации) | от 31,5x53 до 42,0x120 |
| Напряжение питания, В | 3,0 |
| Потребляемый ток, мА | от 3 до 5 |
* Температурная погрешность датчиков скомпенсирована таким образом, что во всём диапазоне рабочих температур общая погрешность измерений не превышает максимально допускаемого значения основной погрешности.
наносится на титульный лист эксплуатационной документации типографским методом.
В комплект поставки датчиков давления МИДА-15 входят:
- датчик,
- паспорт.
осуществляется в соответствии с разделом 3.6 Руководства по эксплуатации МДВГ.4062330.090 РЭ.
При поверке используются рабочие эталоны класса точности 0,05 в соответствии с ГОСТ 8.017-79.
«Датчик давления МИДА-15. Руководство по эксплуатации».
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным МИДА-15
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
