Государственный реестр средств измерений

Модули интерфейсные 40841, 50735-12

50735-12
Модули интерфейсные 40841 (далее по тексту ╞ модули интерфейсные) предназначены для преобразования сигналов напряжения постоянного тока от 0 до 25 мВ или от 0 до 50 мВ, поступающих от различных датчиков (термопара и т.п.), в выходные сигналы напряжения постоянного тока от 0 до 10 В, и служат для обеспечения гальванической развязки между датчиками и входами аппаратуры, принимающей сигналы с выходов каналов модулей интерфейсных.
Документы
Карточка СИ
Номер в госреестре 50735-12
Наименование СИ Модули интерфейсные
Обозначение типа СИ 40841
Изготовитель ФГУП "Экспериментальный завод научного приборостроения с СКБ РАН" (ЭЗАН), г.Черноголовка
Год регистрации 2012
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Модули интерфейсные 40841 (далее по тексту - модули интерфейсные) предназначены для преобразования сигналов напряжения постоянного тока от 0 до 25 мВ или от 0 до 50 мВ, поступающих от различных датчиков (термопара и т.п.), в выходные сигналы напряжения постоянного тока от 0 до 10 В, и служат для обеспечения гальванической развязки между датчиками и входами аппаратуры, принимающей сигналы с выходов каналов модулей интерфейсных.

Описание

Модуль интерфейсный выполнен в виде блока, имеющего крепление на DIN-рельс. Модуль интерфейсный имеет 8 каналов, причем каждый из каналов модуля гальванически изолирован от других. Напряжение гальванической изоляции «вход-выход» и «канал-канал» составляет 2000 В переменного тока. Модули интерфейсные содержат цепи диагностики, позволяющие диагностировать работоспособность каналов. Модули интерфейсные могут устанавливаться как в вертикальном, так и горизонтальном положениях в различных шкафах, закрытых распределительных щитах, комплектных распределительных устройствах.

Модули интерфейсные изготавливают следующих модификаций:

-    модули интерфейсные 40841 (КУНИ.467424.032) - для преобразования напряжения постоянного тока от 0 до 25 мВ в выходное напряжение постоянного тока от 0 до 10 В;

-    модули интерфейсные 40841-01 (КУНИ.467424.032-01) - для преобразования напряжения постоянного тока от 0 до 50 мВ в выходное напряжение постоянного тока от 0 до 10 В.

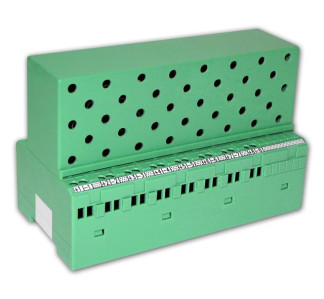

Общий вид модуля интерфейсного с указанием места пломбировки приведен на рисунке 1.

Основные метрологические характеристики модулей интерфейсных приведены в таблице 1.

Таблица 1

Условное

обозначение

Диапазон

измерений

Выходное напряжение, В

Пределы

допускаемой

основной

приведенной

погрешности,

%

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха,

%/10°С

40841

От 0 до 25 мВ

0 - 10

± 0,15

± 0,075

40841-01

От 0 до 50 мВ

0 - 10

± 0,15

± 0,075

Напряжение питающей сети постоянного тока, В........................ 23 - 26

Мощность, потребляемая от цепи питания, Вт, не более................ 5,5

Габаритные размеры, мм....................................................... 150 х 75 х 97

Масса, кг, не более............................................................... 0,5

Рабочие условия применения:

диапазон рабочих температур................................ от 0 °С до 60 °С

верхнее значение относительной влажности воздуха .... 98 % при (35 ± 3) °С

(без конденсации влаги)

атмосферное давление......................................... от 84 до 106,7 кПа

Степень защиты оболочки IP20 по ГОСТ 14254-96

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации КУНИ.467424.032 РЭ и паспорта КУНИ.467424.032-ХХ ПС, где ХХ - обозначение номера исполнения (отсутствует для основного исполнения), типографским методом.

Комплектность

В комплект поставки входят: модуль интерфейсный (1 шт.), паспорт (1 экз.), руководство по эксплуатации РЭ, методика поверки КУНИ.467424.032 Д6 (1 экз.). Допускается поставлять один экземпляр РЭ при поставке комплекта модулей интерфейсных.

Поверка

осуществляется в соответствии с документом КУНИ.467424.032 Д6 «Модули интерфейсные 40841. Методика поверки», утвержденным ГЦИ СИ ФГУП "ВНИИМС" 22.05.2012.

Основное поверочное оборудование:

-    калибратор-измеритель унифицированных сигналов ИКСУ-2000:

погрешность воспроизведения напряжения в диапазоне от минус 10 до 100 мВ: ±(7-10-5-|U| + 3) мкВ;

-    мультиметр цифровой Keithley 2000: погрешность измерения напряжения в диапазоне от 0 до 100 В постоянного тока: ± 2 мВ.

Сведения о методах измерений

Метод измерений приведён в руководстве по эксплуатации КУНИ.467424.032 РЭ.

Нормативные и технические документы, устанавливающие требования к модулям интерфейсным 40841

1    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 8.009-84. Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений.

3. КУНИ.467424.032 Комплект действующей конструкторской документации.

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

50735-12
Номер в ГРСИ РФ:
50735-12
Производитель / заявитель:
ФГУП "Экспериментальный завод научного приборостроения с СКБ РАН" (ЭЗАН), г.Черноголовка
Год регистрации:
2012
