| Номер в госреестре | 50737-12 |
| Наименование СИ | Комплекс программно-технический АСУ ТП СПГК ООО "Афипский НПЗ" |
| Изготовитель | ЗАО "Приз", г.Москва |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ» (далее
- ПТК) предназначен для измерения, регистрации и обработки электрических сигналов от первичных измерительных преобразователей и формирования сигналов управления техническими средствами и оборудованием установки СПГК ООО «Афипский НПЗ».
ПТК построен в соответствии с функциональной двухуровневой моделью. Первый уровень включает в себя программируемый логический контроллер (ПЛК) с распределенной системой ввода/вывода аналоговых сигналов; второй уровень -оперативного мониторинга и управления, включает в себя автоматизированные инженерную станцию, станцию инженера КИП и А, станцию для связи с внешней сетью предприятия и станции оператора. ПТК размещен в шкафах, как показано на рисунке 1. Структурная схема ПТК представлена на рисунке 2.
Состав ИК ПТК:
- модули комплекса измерительно-управляющегое и противоаварийной автоматической защиты Delta V (Госреестр №: 49338-12):
• модуль аналогового ввода VE4003S2B3 KJ3222X1-BA1;
• модуль аналогового вывода VE4005S2B2 KJ3221X1-BA1;
- преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (Госреестр №:22153-08):
■ модуль аналогового выхода KFD2-SCD2-Ex2.LK;
■ модуль аналогового входа KFD2-STC4-Ex2-Y132953.

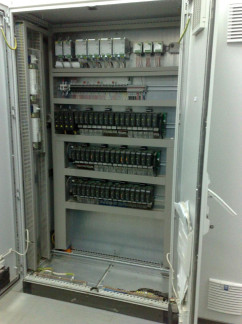

Рисунок 1 - Фото общего вида ПТК СПГК ООО «Афипский НПЗ»
Все метрологически значимые вычисления выполняются ПО измерительных компонентов комплекса Delta V, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
ПО, входящее в состав первого и второго уровня ПТК, приведено в таблице 1.
Рисунок 2 - Структурная схема ПТК АСУ ТП СПГК ООО «Афипский НПЗ»
| Таблица 1 - | Идентификационные данные программного обеспечения | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Системное ПО DeltaV | Delta V | v.10.3.1, v.11.3 | Номер версии | |
| Прикладное ПО | Проект “SPGK” | 01 | ||
В состав ПО ПЛК входит рабочая копия конфигурации оборудования ввода/вывода, программные модули первичной обработки информационных каналов, программные модули управления исполнительными устройствами и программные модули ПАЗ.
Программное обеспечение Delta V позволяет выполнять: конфигурирование и настройку параметров модулей ПЛК, параметров связи; установку парольной защиты от несанкционированного доступа.
Основной задачей прикладного ПО «SPGK» является сбор данных с полевых датчиков, обработка данных в соответствии с выбранным алгоритмом и выдача управляющих воздействий на исполнительные механизмы, также прикладное ПО обеспечивает связь с внешней сетью.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические характеристики измерительных каналов (ИК) комплекса программно-технического АСУ ТП СПГК ООО «Афипский НПЗ» определяются метрологическими характеристиками модулей и барьеров, приведенных в таблице 2.
Таблица 2 - Основные метрологические характеристики
| Вид (состав) ИК | Диапазоны сигналов | Пределы допускаемой приведённой погрешности в рабочих условиях применения, % от верхней границы диапазона | |
| на входе | на выходе | ||
| KFD2-STC4-Ex2-Y132953, VE4003S2B3 KJ3222X1-BA1 | 4 - 20 мА | 16 бит | ± 0,15 % |
| VE4003S2B3 KJ3222X1-BA1 | 4 - 20 мА | 16 бит | ± 0,1 % |
| VE4005S2B2 KJ3221X1-BA1 KFD2-SCD2-Ex2.LK | 14 бит | 4 - 20 мА | ± 0,3 % |
| VE4005S2B2 KJ3221X1-BA1 | 14 бит | 4 - 20 мА | ± 0,25 % |
Рабочие условия применения:
- температура окружающего воздуха от плюс 15 до плюс 25 °C;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106,7 к Па (от 630 до 800 мм рт. ст.);
- отсутствие тряски, ударов и вибрации.
+22
- питание от сети переменного тока напряжением (220 -33) В
частотой (50±1) Гц.
Знак утверждения типа наносится на эксплуатационную документацию ПТК АСУ ТП СПГК ООО «Афипский НПЗ» типографическим способом.
В комплект поставки входят:
- барьеры икрозащиты, модули комплекса измерительно-управляющего и противоаварийной автоматической защиты Delta V, входящие в состав ПТК согласно проекту;
- средства отображения информации - компьютеры типа IBM PC;
- программное обеспечение, предустановленное и на компакт-дисках;
- комплект эксплуатационной документации на комплекс;
- комплект эксплуатационной документации на компоненты комплекса.
осуществляется по документу МП 50737-12 «Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Перечень основного поверочного оборудования:
Калибратор многофункциональный MCX-IIR.
Пределы допускаемой основной погрешности:
± (0,01 % Х + 0,36 мкА) — в диапазоне измерений от 0 до24 мА;
± (0,006 % Х + 0,48 мкА) — в диапазоне воспроизведения от 0 до24 мА (Х - значение измеряемой величины).
Сведения о методиках (методах) измерений приведены
Метод измерений приведён в документе «Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к ПТК АСУ ТП СПГК ООО «Афипский НПЗ»:
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
