Государственный реестр средств измерений

Датчики крутящего момента силы TB1A, TB2, 50768-12

50768-12
Датчики крутящего момента силы TВ1А, ТВ2 предназначены для высокоточных измерений статических и динамических крутящих моментов силы.
Документы
Карточка СИ
Номер в госреестре 50768-12
Наименование СИ Датчики крутящего момента силы
Обозначение типа СИ TB1A, TB2
Изготовитель "Hottinger Baldwin Messtechnik GmbH" (HBM), Германия
Год регистрации 2012
Срок свидетельства 10.07.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Датчики крутящего момента силы ТВ1А, ТВ2 предназначены для высокоточных измерений статических и динамических крутящих моментов силы.

Описание

Принцип действия датчиков крутящего момента силы ТВ1А, ТВ2 основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

Конструктивно датчики крутящего момента силы ТВ1А выполнены в корпусе фланцевой формы, состоящей из упругого чувствительного элемента и присоединительного фланца, датчики крутящего момента силы ТВ2 состоят из присоединительного фланца для приложения крутящего момента силы и измерительного фланца с апплицированными на его упругое тело тензорезисторами. Оба фланца выполнены в виде одной детали.

Конструкция корпуса датчиков крутящего момента силы ТВ1А, ТВ2 обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Датчики крутящего момента силы ТВ1А, ТВ2 работают в комплексе с измерительными усилителями фирмы “Hottinger Baldwin Messtechnik GmbH» MGCplus, QuantumX, РМЕ.

Технические характеристики

Наименование характеристики

Значение характеристики

ТВ1А

ТВ2

Диапазоны измерений крутящего

±100

±100

момента силы, Нм

±200

±200

±500

±500

±1000

±1000

±2000

±2000

±5000

±3000

±10000

±5000

±10000

Пределы приведенной погрешности

измерений крутящего момента

±0,05

±0,03

силы, %

Напряжение питания, В

2,5 - 12

2,5 - 12

Рабочий температурный диапазон, °С

-10 - +60

-10 - +80

Знак утверждения типа

Лист № 2 Всего листов 3

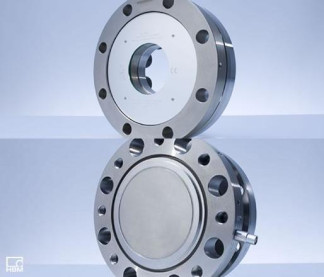

Общий вид датчика крутящего момента силы ТВ2 представлен на рисунке 2.

наносится на маркировочную табличку, находящуюся на боковой поверхности корпуса датчика крутящего момента силы ТВ1А, ТВ2 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    датчик крутящего момента силы ТВ1А, ТВ2;

-    руководство по эксплуатации (РЭ);

-    методика поверки (приложение к РЭ).

По отдельному заказу поставляются:

-    кабели;

-    измерительный усилитель.

Поверка

Поверка датчиков крутящего момента силы ТВ1А, ТВ2 осуществляется в соответствии с документом МП РТ 1702-2012 «Датчики крутящего момента силы Т4А, T4WA-S3, Т5,

T10F, Т11, Т12, Т40, ТВ1А, ТВ2. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 25 января 2012 года.

Основное поверочное оборудование, в соответствии с ГОСТ 8.541-86 - установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 ^ 10000) Нм; пределы относительной погрешности измерений - (0,05 ^3) %.

Сведения о методах измерений

приведены в документе «Датчики крутящего момента силы ТВ1А, ТВ2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы ТВ1А, ТВ2

ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».

Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Фирма «HOTTINGER BALDWIN MESSTECHNIK GmbH» (HBM), Германия

Зарегистрировано поверок 128
Поверителей 2
Актуальность данных 18.11.2024
