Машина координатно-измерительная СWB-450DV, 50779-12

Назначение

Машина координатно-измерительная СWB-450DV (далее - КИМ) предназначена для измерения геометрических размеров и относительного расположения поверхностей деталей сложной формы и применяется в лаборатории промышленного предприятия.

Описание

Принцип действия КИМ состоит в непрерывном сканировании проходимых кареткой расстояний по осям X, Y, Z с дальнейшей компьютерной обработкой.

КИМ состоит из системы ЧПУ (числовое программное управление) и измерительной машины портального типа, на рабочий стол которой устанавливается измеряемый объект.

Измерительный стол выполнен из гранита, также обеспечена возможность установки стеклянного стола. Каретка оси Х и пиноль оси Z выполнены из прошедшего специальную обработку алюминия, имеющего высокую поверхностную твердость. Для обеспечения точного и плавного перемещения по осям X, Y, Z используются высокоточные линейные направляющие и аэроподшипники. На осях X, Y, Z установлены оптические линейки Renishaw с разрешением 0,001 мм.

Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка Renishaw модели МН20 со щупом, установленная на торце пиноли оси Z. Измерения осуществляются путем сканирования расстояний, проходимых измерительной головкой со щупом. В состав КИМ входит видеосистема ССD с цифровой камерой на оси Z, позволяющая проводить 2D измерения в видеорежиме. В ручном режиме перемещения по осям X, Y, Z осуществляются с помощью маховиков.

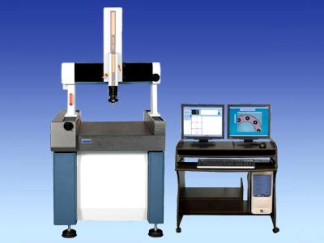

Внешний вид КИМ изображен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) QC 5000 позволяет проводить статистическую обработку полученных данных, сравнить данные измерения с имеющейся математической моделью. Возможность автоматической обработки данных измерения существенно уменьшает

время анализа полученных данных.

Идентификационные данные ПО «QC 5000» приведены в табл. 1.

Таблица 1

В ПО «QC 5000» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

-    ограничением несанкционированного доступа средствами ПО «QC 5000»;

-    проверкой целостности ПО «QC 5000» при запуске.

В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок ПО «QC 5000» уровень защиты ПО «QC 5000» от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон измерения длины по осям X, Y, Z, мм, не менее 400x430x150

Дискретность отсчета, мм    0,001

Отклонения от плоскостности рабочих поверхностей гранитной плиты и стеклянного стола, мм, не более    0,005

Пределы допускаемой основной абсолютной погрешности измерения длины, мкм:

±(4+5L/1000) ±(8+5L/1000), где: L - измеренное значение длины, мм

0,002

0,0015

30

110

150

-    вдоль координатных осей

-    вдоль пространственной диагонали

Предел допускаемой абсолютной погрешности трехмерного позиционирования (погрешность ощупывающей головки), мм

Предел допускаемой случайной составляющей погрешности измерения координат точки S, мм

Масса измеряемой детали, кг, не более на стеклянном столе на гранитном столе

Высота измеряемой детали, мм, не более

Габаритные размеры машины, мм, не более    910x920(1920 с рабочим местом)х2040

Масса машины, кг, не более    600

Питание от сети переменного тока:

напряжение, В / частота, Гц    220/50

110/60

Потребляемая мощность, кВт, не более    2

Срок службы, лет, не менее    6 Условия эксплуатации:

-    температура окружающего воздуха, °С    20±2

-    изменение температуры в течение 8 час, °С, не более    ±2,0

-    относительная влажность воздуха, %, не более    80

-    атмосферное давление, кПа    101,3±10

-    вибрация с амплитудой, мкм, не более    2,0

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и фирменную табличку прибора в виде наклейки.

Комплектность

1. Координатно-измерительная машина в составе:

Поверка

осуществляется в соответствии с методикой МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации на КИМ.

Нормативные и технические документы, устанавливающие требования к машине координатно-измерительной GWB-450DV

1.    МИ 2060-90 «Рекомендация. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

2.    МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Применяется вне сферы государственного регулирования обеспечения единства измерений.
