Машина координатно-измерительная Axiom Too 600, 50780-12

Назначение

Машина координатно-измерительная модели Axiom Too 600 (далее - машина), предназначена для измерений линейных размеров сложных деталей различной геометрической формы.

Описание

Принцип действия машины основан на считывании с магнитных линейных энкодеров данных, соответствующих интервалам перемещения датчиков по осям X, Y и Z.

Машина состоит из мостовой конструкции (портала), выполненной из алюминия, измерительного стола из гранита и пористого алюминия, направляющих на воздушных подшипниках, приводных ремней и встроенных на каждой оси магнитных линейных энкодеров Renishaw, блока подготовки сжатого воздуха. Машина оснащена персональным компьютером, монитором, принтером, клавиатурой, мышью. Управление перемещением по осям осуществляется с помощью маховиков управления (в комплект входят устройства индивидуальной блокировки и настройки ручного управления по каждой оси).

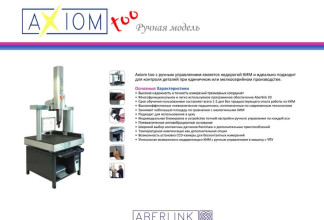

Машина оснащена ручной измерительной головкой Renishaw ТР8, набором щупов Renishaw. Внешний вид машины представлен на рисунке 1.

Программное обеспечение

Машина работает с автономным программным обеспечением (ПО) Aberlink 3D. ПО обеспечивает сбор, обработку, отображение и хранение результатов измерений. К метрологически значимой части ПО средства измерений относится файл Aberlink 3D.exe.

лист № 2 всего листов 4 Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машины приведены в таблице 2.

Таблица 2

2.    Питание от сети переменного тока с параметрами:

-    напряжение, В..................................................................................... 220±22;

-    частота, Гц.............................................................................................50±1.

3.    Потребляемая мощность, Вт, не более............................................................150.

4.    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С.................................от +18 до +22;

-    диапазон относительной влажности окружающего воздуха, %...........................от 40 до 70;

-    диапазон атмосферного давления, кПа................................................от 84 до 106,7.

5.    Средний срок службы, лет,.............................................................................5.

6.    Средняя наработка на отказ с учетом технического

обслуживания, ч......................................................................................15000.

Знак утверждения типа

Знак утверждения типа наносится на измерительный стол машины в виде наклейки, а также на титульные листы руководств по эксплуатации типографским способом.

Комплектность

Комплектность машины приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Машина координатно-измерительная модели Axiom Too 600. Методика поверки. МП 2512-0006-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.

Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 4 разряда по МИ 2060-90.

Сведения о методах измерений

Методика измерений приведена в документе «Машина координатноизмерительная модели Axiom Too 600. Руководство по эксплуатации», 2012 год.

Нормативные и технические документы, устанавливающие требования к машине координатно-измерительным модели Axiom Too 600

1.    МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ... 50 м и длин волн в диапазоне 0,2.. .50 мкм».

2.    Техническая документация компании «Aberlink Innovative Metrology LLP», Великобритания.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
